인켈 앰프 AD280 & 화신 소니 튜너 CT850 (2010년 2월 일반)

빈자의 멕킨토시 280,얼마 전 뉴스에서는 rpg를 기자가 빈자의 대포 라고 해서 웃었네요.

로켓포탄 한개에 10만원 정도라니 그럴만 하겠습니다.



외부 eq 연결시 문제는 앰프 측은 정상이오니 앰프와의 연결을 확인 해보세요.

앞서 문의주신 글에 연결법을 올려드렸사오니 다시 살펴보시구요.

태입 1&2 단자 모두 정상입니다.



톤 컨트롤 가변 저항이 접점이 좋지 않은데 그 때문에 외부 eq를 사용하시려는 것 같습니다.

그런데 제가 톤 컨트롤 가변 저항을 세척하다가 완전히 망가트리고 말았습니다!







톤 컨트롤 가변 저항인데 세척후 접점이 완전히 망가졌습니다.

이 가변 저항은 회전 저항 커브가 비반전 nf 톤 컨트롤용

c커브여서 구할수가 없습니다.

좀 취약한 구조에 제 차례에 망가진것이오니 양해 구합니다...







해서,기존 프리 앰프에서 톤 컨트롤 회로를 완전히 삭제하고(기판에 톤 회로 관련 부품들은

남아 있습니다만 신호단과 완전히 분리했습니다) 플렛 앰프로 개조 해드렸습니다.



증폭도는 9.2배로 하고 고역 위상 보정도 다시 맞추었습니다.

그에 맞게 직류 컷트 nf 컨덴서는 1hz 초저역까지 나오게끔 증량.

그외 커플링은 오디오용 전해 사용.



280은 톤 디피트 기능이 없어서 플렛 사운드를 얻을수 없는데

업그레이드라고 생각하시고 사용하세요.







파워 앰프부인데 280 파워 앰프는 괜찮은 구성입니다.

파워 tr 경우는 생산 시기에 따라다른데 이 앰프는 켄우드 엘01에 들어가는 tr을 씁니다.

그외 프리드라이버 tr이 매우 고성능이 들어갑니다.







280은 전면 플라스틱 판넬이 잘 부서지고 볼륨등 컨트롤류들이 저가형이라서

자칫 잘 부서집니다.너트도 1개 부서져서 다른 것으로 끼워놓았습니다.







화신 소니 850 튜너인데 검파 코일에 코어 기둥이 올라와 있네요.

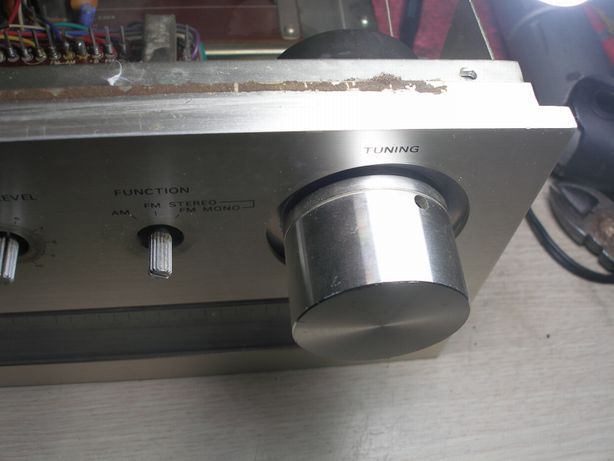

전면 창을 청소해드리려 했습니다만 튜닝 노브 렌치 볼트가 내부 파손되어서 풀수가 없네요.

할수없이 청소는 생략.







정확한 튜닝 센터.튜닝 미터마다 오차가 있어서

아나로그 튜너들은 사진을 올려드리고 있습니다.

거의 맞네요.





화신 소니 튜너들은 출고시 시그널 표기가 풀 입력에서도 저 이상 올라가지 않습니다.

예전에 작업한 튜너들중에 일부 값을 변경해서 4.5정도 맞추어 드린 적이 있습니다만

참고되세요.



*작업 내역

-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-검파 코일&mpx v.c.o 정밀 최적화.

-스테레오 디스토션 1khz 0.4% 까지 얻음.

-스테레오 분리도 1khz 41.2db 까지 얻음.

-코일 1개 수리.

-컨트롤류 세척.



죄송합니다만 집이 좁아서 가급적 빠른 기기 수령 부탁드립니다.

좋은 한주되세요.
