파이오니아 리시버 SX780 (2015년 2월 일반)

감도,조명 작업등으로 입고 주셨습니다.

감도는 많이 틀어져 있어서 대폭 향상되었습니다.



그외 rf fet가 증폭이 작은 y 랭크가 들어가고 회로도 지정 값보다 바이어스 전압이 낮아서

별도 작업으로 절충해 rf & if 게인도 조금 올려 놓았습니다.



계신 곳이 전파 사정이 좋지 않으신듯 합니다만 아무리 고감도 튜너라도

전파 사정,안테나가 좋지 않으면 소용없습니다.



그래도 수신이 좋지 않으시면 안테나를 다시 잘 설치해보세요.







휴즈를 감사히 동봉주셨는데 얼핏 자동차 고출력 앰프용 고급 휴즈 같습니다.

제가 쓸일이 없습니다만 주변 분이라도 드려야 할것 같습니다.감사합니다.

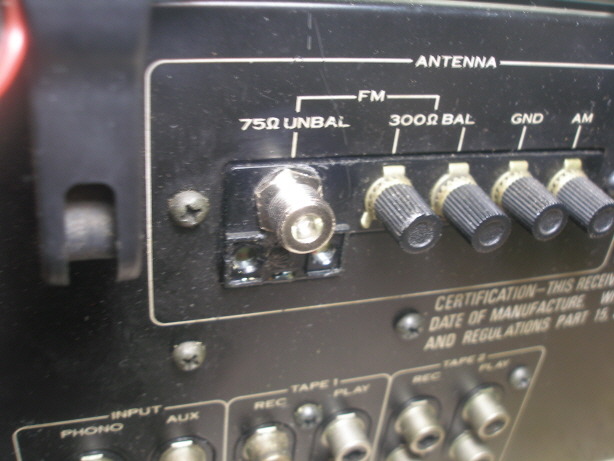

안테나 단자를 75옴 커플링식으로 교환하고 300옴 단자 쪽은 삭제,

안테나 코일을 제세팅 해주면 측정해봐도 모노 왜율 30% 감도가 수db 향상됩니다.



기존 노출형 75옴,300옴 단자는 근래 디지틀 가전이 많고 외부 잡신호들이 유입되어

좋지 않습니다.







다른 부품들은 교환치 않도록 당부주셨습니다만 mpx 입력 커플링은

교환해주는 것이 좋습니다.이쪽은 고주파로 전해 특성상 케페시터 수명이 짧아지고



용량이 감퇴되면 저역이 떨어질수 있습니다.예전에 880 저역이 나오질 않아 살펴보니

이 케페시터 문제가 있었습니다.



그외 뒷면 디엠퍼시스 스윗치가 접점이 좋지 않아서 우측 채널만 25us 출력되어서

고음이 많이 나옵니다.세척해놓았습니다.







이 튜너는 출력단 로우 페스 필터가 간단해서 사진처럼 스테레오 분리 신호가 섞여 나와서

왜율이 좀 높습니다.



사진은 튜닝 미터,검파 센터 최적 지점을 찾는 모습입니다.







정확한 튜닝 미터 동조 지점,미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.







스피커 릴레이 세척.이 릴레이는 48볼트용이라서 시중에 부품도 없지만 시중 릴레이들이

신품도 접점 문제가 많고 접점이 붙어 있는 힘이 약합니다.



가급적 기존 릴레이를 유용하고 있습니다.







출력단이 전력 증폭단용 ic stk0050인데 혹 불량 점검으로 부하 물리고 최고 출력 파형 확인했습니다.







기판 냉납이 많습니다.







단자류,컨트롤류만 재납땜 했습니다.







밝은 조명을 말씀주셨는데 아크릴식 간접 조명은 밝기를 올리기가 힘듭니다.

led를 밝은 것으로 24개나 달아 보았습니다만 황색 led는 어둡고 구조상 밝기가



별 차이가 없이 조금 밝아졌습니다.아크릴이 모퉁이가 뾰족해서 led 불빛이 잘 스미질 않습니다.

이것저것 시도해보고 24개를 하나하나 납땜하느라고 이것만 5시간 작업한 것 같습니다.







전원은 직류로 바꾸고 led는 4개씩 직렬을 6개 병렬식으로 해서 전압 이용율을 좋게 했습니다.







아크릴 조명식이라서 이 정도 밝기도 선전한 것 같습니다.

그외 모든 컨트롤류 접점이 좋지 않은데 모두 3가지 용제로 세척했습니다.



그외 스케일창 청소 해놓았습니다.



잘 사용하시고 혹 문제있으면 말씀주세요.

감사합니다.
