켄우드 리시버 KR7600 (2014년 5월) 일반

튜너 스테레오 전구 나감,일반 작업으로 입고주셨습니다.

말씀주신대로 스테레오는 됩니다만 전구만 나갔습니다만 튜너부가 틀어져서

어차피 모두 재세팅 해주는 것이 좋습니다.



작업후 튜너부 스테레오 분리도가 50db를 넘겼는데 뽑기 운이 좋은 튜너입니다.







스케일창 청소,튜닝 바늘이 휘어 있어서 펴놓았습니다.

이 기기는 얼핏 깨끗한데 패널,프리 앰프 기판 탈거한 흔적이 있네요.



볼륨등 너트들이 모두 풀려 있는데 앞서 탈거 작업시 미처 조이지 않은듯 합니다.

저도 이런 실수를 많이 하는데 조여 놓았습니다.







앞서 말씀드린 셀렉터 연결부 플라스틱이 살살 조이다가 깨졌습니다.

이쪽을 풀지 않고 반대쪽에서 그냥 빼고 끼워도 이쪽이 경화되어서 깨져 있는 경우가 대부분이여서

조여서 깨지는지 확인하는 것이 더 좋을수 있습니다.







락킹 페인트나마 두루 발라 놓았습니다.

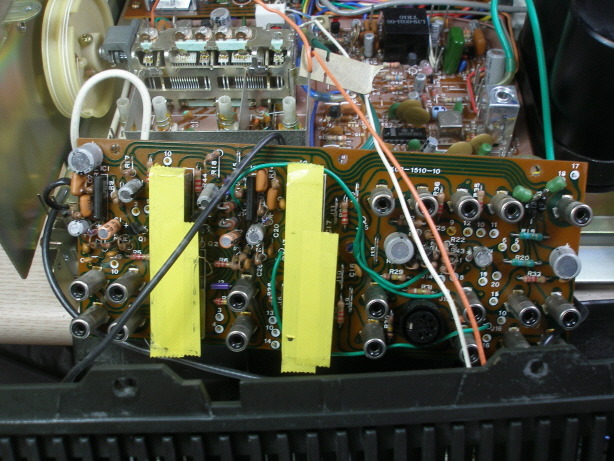

7600은 셀렉터가 2단으로 앞쪽+뒷쪽 셀렉터 작동이여서 뒷면을 분해해서

뒷쪽 셀렉터 접점들도 세척해주어야 합니다.







스피커 셀렉터도 뒷쪽에 있습니다.







전원단 기판입니다.







기기는 얼핏 많이 사용치 않은 것 같습니다만 케페시터들 용량이 제법 줄어 있습니다.







전원단 기판 전해 케페시터 모두 교환했습니다.

로우 esr 고성능 삼영 nxb & 1개 삼화 105도급 사용.



7600은 릴레이가 너무 빨리 붙어서 스피커에서 퍽 소리가 나는데 조금 붙는 시간을 늦추어 놓았습니다.







스피커 릴레이는 접점 세척만 해놓았습니다.근래 릴레이들이 접점 구조가 좋지 않아고

접점이 붙는 힘이 약하고 신품도 그냥 달면 접점 문제가 생기는등 해서

근래에는 가급적 기존 릴레이를 유용하고 있습니다.







릴레이 기판 전해 케페시터 2개 모두 교환했습니다.

1개는 보호 회로용 무극성 전해여서 일반 무극성 전해를 사용했습니다.







컨트롤류 세척 하려다가 파워 앰프 기판까지 분해했습니다.







프리 앰프 기판을 들어내야 세척이 가능한 스윗치가 있습니다.

리버스 스윗치는 신호 계통이라서 잘 세척해주어야 합니다.







노브를 조립하다가 플라스틱이 깨졌습니다만 조립은 됐습니다.

같은 이 종류 노브들도 비슷하게 좋지 않아서 걱정입니다.







정확한 튜닝 미터 동조지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

거의 중앙에서 맞네요.







*그외 튜너부 작업 내역

-하이 & 로우 밴드간 주파수 표기 편차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 90도 위상 쉬프트 코일 & 모노 t.h.d 코일 & 튜닝 센터 정밀 최적화.

-스테레오 왜율 1khz 0.07% 이하까지 얻음.

-스테레오 분리도 1khz 좌우 52-53db 이상 까지 얻음.나쁜 쪽에 주고 받음.

-스테레오 전구 교환.



그외 파워 앰프 바이어스 웜업후 온도 보상 전에 조정 해놓았습니다.



잘 사용하시고 혹 문제 있으면 다시 들려주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
