산수이 리시버 7070 (2012년 9월 일반)
오래 기다리시게 해서 죄송합니다.
우측 채널 불량등으로 입고주셨는데 그전에 전해 컨덴서류 리캡등 작업이 되어있네요.
의외로 잔일이 많아서 이틀 작업을 했습니다.
한쪽 채널 불량을 말씀주셨는데 살펴봤습니다만 컨트롤류 접점 잡음등외엔 괜찮습니다.
증세가 숨을수 있어서 예측되는 곳은 모두 살폈습니다.
사진은 제가 작업을 한것이 아니고 그전에 프리 & 파워 & 튜너부 일부 & 마이크 앰프
& 일부 전원단 전해 컨덴서들이 리캡되어 있습니다.
파워 앰프 반고정 저항도 교환되어 있네요.
전원단은 일부만 전해 컨덴서가 교환되어 있습니다.
튜너부등의 전원 기판인데 리켑이 되어 있습니다만 사용된 전해 컨덴서가
삼영 kmg로 특성이 그다지 좋지 않은데 이 kmg는 용량이 오차 허용 범위 이내에서
적게 제조가 됩니다.예전에 저도 일반 수리 기기들에 일부 사용을 했다가 중단을 한 컨덴서입니다.
그러나 삼영 컨덴서 대주주가 일본 니폰 케미콘이라서 일본으로 수출이 되는데
가끔 일본에서 오버홀이된 기기들을 보면 이 kmg를 사용한 기기를 볼수 있습니다.
튜너부 컨덴서는 좀 더 전원 성능이 좋게끔 보강을 해놓았습니다.
삼영 로우 esr 고급 nxb 그레이드 & 오디오용 전해 사용.

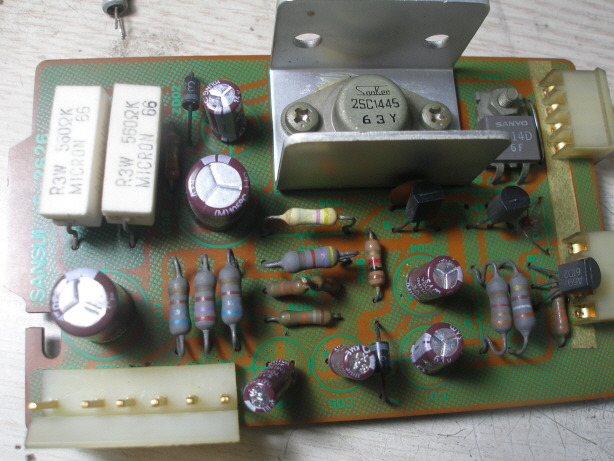

파워 앰프 기판인데 그전에 잘 오버홀이 되어 있네요.
제 밥줄이 끊길 날이 머잖은 것 같습니다.
리캡된 컨덴서가 좀 저급품입니다만 당시 컨덴서에 비하면 매우 성능이 좋고
디커플링,바이페스등 용도라서 괜찮습니다.
입력 커플링은 필름으로 교환이 되어 있네요.
문제를 발견했는데 그전에 초단 차동 회로 tr 4개가 교환되어 있는데
전류 증폭율 랭크가 gr & bl로 짝짝이로 교환되어 있습니다.
gr은 전류 증폭율 랭크가 200-400배,bl은 350-700배로 이리 쓰면
좌우 앰프가 특성이 크게 다르게 됩니다.
같은 랭크라도 오차가 큰데 초단 & 차동 회로 tr은 실측 선별해주는 것이 좋습니다.
특히 초단 회로는 앰프의 특성을 크게 좌우합니다.
전류 증폭율 실측 선별한 tr들로 4개 모두 교환했습니다.
스피커 릴레이도 교환된지 얼마 안된 것 같습니다.
시중의 릴레이들이 신품도 접점 문제가 많아서 열어서 접점 확인 & 세척,수정해서 달아놓았습니다.
그외 그전에 교환되지 않은 전원부 & 릴레이 회로 & 파워 tr 전원 바이페스 컨덴서등을
교환 해놓았습니다.고압 1개는 삼영 kmg,그외 삼영 nxb & 오디오용 전해 & 파워 tr 전원 바이페스 컨덴서들은
필름을 사용했습니다.
프리 앰프 기판인데 역시 그전에 전해 컨덴서들이 리캡되어 있습니다.
역시 삼영 kmg & 삼화 구형 일반 전해등이 들어가 있는데
이 부분은 음질에 영향을 주는 부분이라서 모두 탈거하고 신호 계통은 오디오용 전해,
그외 삼영 nxb급으로 모두 교환했습니다.입력 커플링은 그전에 필름으로 교환되어 있어서
그냥 두었습니다.
산수이 7070 & 9090등은 프리 앰프에 ba312라는 ic를 사용하는데
70년대 ic 초기 제품으로 불량율이 아주 많습니다.
마란츠 2325등 구형 리시버에도 들어가는데 간헐적으로 지직거리거나 틱틱하는
잡음이 불규칙하게,또는 하루에 한두번 나기도 합니다.
이 ic는 오래 전 단종품으로 해외에서도 구하기 힘들어서
이 ic가 들어가는 기기들은 작업 중단을 했다가 ic 내부 회로도를 입수하고

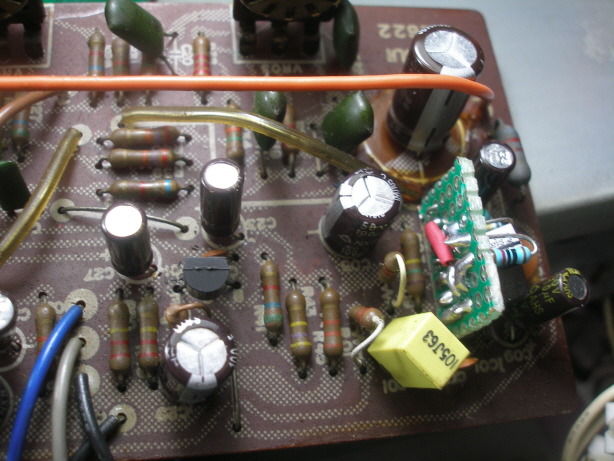

사진처럼 제작이 가능해서 작업을 재개했습니다.
지금 증세가 이 ic 문제일수 있는데,점검에서는 괜찮습니다만
대형기를 또 재입고 주시는 불편등을 사전에 개선하기 위해서
모두 교환했습니다.
제작된 것은 ic보다 훨씬 좋은 사양으로 ic 제조 특성상 내장 저항 값 오차가 큰데
오차 1% 메탈 필름 저항을 써서 여러모로 사양이 더 좋습니다.
또 ic 특성상 내장 tr을 저잡음형,고전류 증폭율을 제조하기 힘든데
저잡음 tr을 쓸수 있어서 성능은 더 좋습니다.

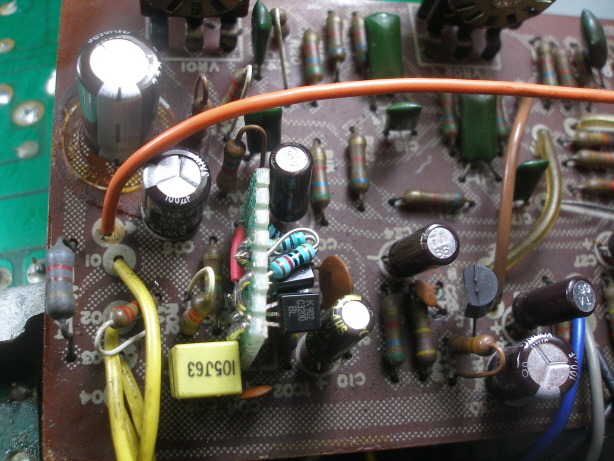

프리 앰프 재작업후 사진입니다.

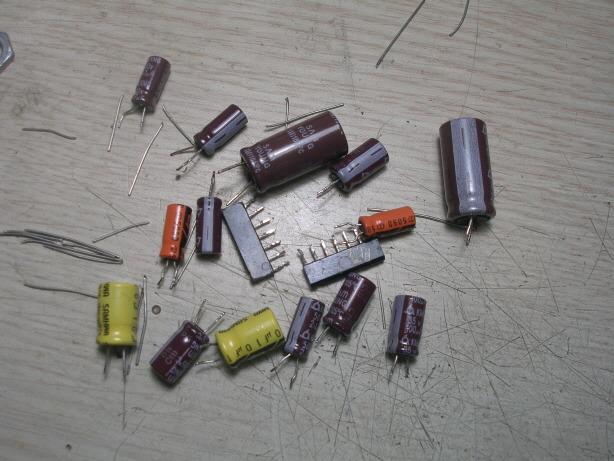

프리 앰프 탈거 부품들.
그외 마이크 앰프쪽 전해 컨덴서들도 리캡되어 있습니다.
전 작업자 분이 이 정도이면 광복 이후에 시중 수리점들중에서는
추천할만한 분 같습니다.
바리콘이 많이 쩔고 오염이 되어서 누차 강력 세척을 했습니다.
조명 전구중 좌측 어두움을 말씀주셨는데 전구가 나간 것이 아니라
전구 소켓이 납땜 불량입니다.그러나 전구를 갈아보려고 사진처럼 좌측 1개를
시중품으로 끼워봤습니다만 사진처럼 우측 출고시 전구보다 많이 어둡습니다.
출고시 전구가 상당히 큰 용량인데 밝기가 일반 전구보다 밝은 led를
끼워봤습니다만 역시 이 전구보다 어둡습니다.
해서 그냥 납땜만 해두고 그냥 두었사오니 참고되시구요.
튜닝 포인터 전구를 말씀주셨는데 그전에 전구가 교환이 되어 있습니다만
사진처럼 어둡습니다.
전구를 교환했습니다만 튜닝 바늘이 그다지 밝지 않사오니 참고되시구요.

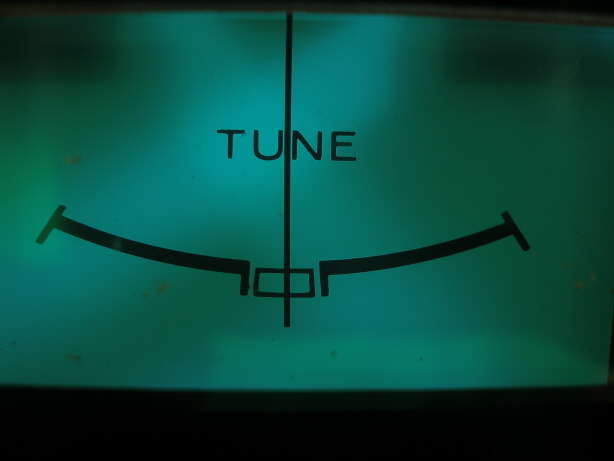

정확한 튜닝 미터 동조 지점.
튜닝 미터마다 오차가 있어서 아나로그 큐너들은 사진을 올려드리고 있습니다.
늘 이 지점에 튜닝하세요.
뒷 단자류 세척을 했습니다만 별 차이가 없습니다.
부러진 am 바 안테나는 벨크로 찍찍이로 붙히면 낫습니다만 제가 떨어져서 그냥 두었습니다.
작업 완료 & 장시간 테스트 완료.
*작업 내역
*튜너부
-바리콘 세척.
-하이 & 로우 밴드 표기 편차 최소화.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-검파 코일 & 튜닝 미터 센터 & mpx v.c.o 정밀 최적화.
-스테레오 디스토션 1khz 0.13% 까지 얻음.좌우 거의 동일.대폭 향상.
-스테레오 분리도 1khz 좌채널 45.3db & 우채널 43.8db 까지 얻음.
나쁜 쪽 채널에 trade off 함.
-코일 1개 수리.
*전원부 & 보호회로부
-대형 전력단 컨덴서 제외하고 그전에 교환되지 않은 전해 컨덴서류 모두 교환.
삼영 nxb급 & 오디오용 전해,일부 필름 사용.
*파워 앰프부
-초단 차동 회로 tr 4개 전류 증폭율 실측 선별한 tr로 교환.
-바이어스 20분 웜업후 조정.
*프리 앰프부
-전해 컨덴서류 모두 교환.오디오용 전해 & 삼영 nxb급 사용.
-ba312 ic 2개 별도 제작 교환.
-그외 튜닝 포인터 전구 교환.
-컨트롤류 모두 분해 세척.패널 중간에 있는 스윗치 보드도 탈거해서 세척.
-스케일창 내부 청소.
추석 연휴로 택배가 다음 달 4일이나 접수가 가능해서 발송이 늦어질 것 같네요.
발송도 거듭 늦어져 죄송합니다.연휴 지나고 발송드리겠습니다.
잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.
좋은 하루되세요.
