금성 앰프 GSA8500 (2010년 1월 오버홀)

우연히 연이어 8500 오버홀 작업이 있네요.

이번 8500은 사용자님이 포노단을 쓰시는 것 같아서 포노단 쪽을

좀더 배려해드렸습니다.



그외 옵션은 앞전 8500과 비숫하고 프리&메인 앰프 쪽은 일부 생략되었고

그 대신 포노단을 더 살펴드렸습니다.사진은 작업 전후 모습.

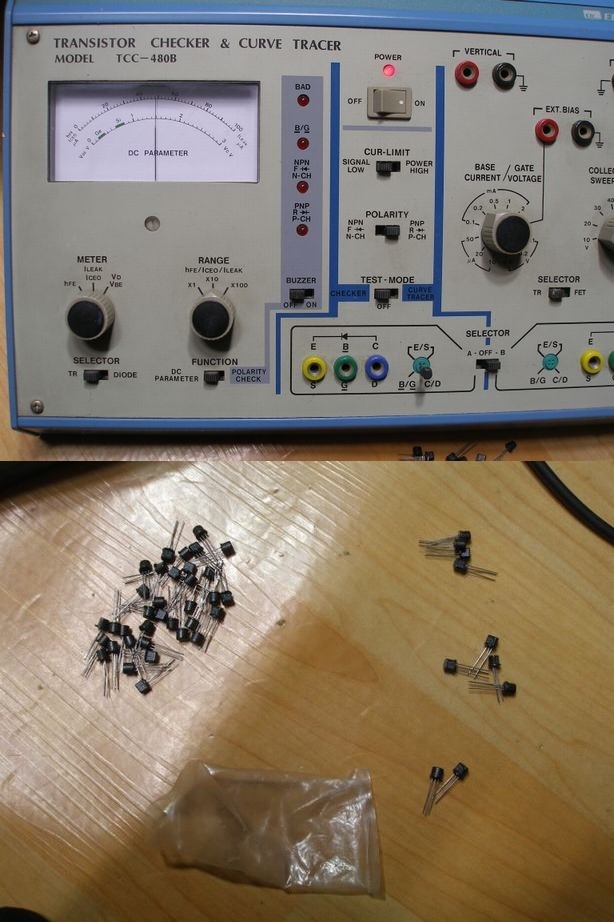

앞서 다른 8500 작업에도 올렸던 사진으로 파워 앰프 초단 차동 tr을 전류증폭율 선별해서

장착했습니다.50개 중에 8개 조합 성공.







전원 코드가 중간에 잘려 이어져 있어서 전원 코드 교환.

새것이 아니고 계측기용 접지 코드를 잘라썼습니다.







파워 앰프 측 작업 사진.

전해 컨덴서류 모두 리캡.삼화&삼영 105도급 전해 사용.

커플링은 비마 필름 사용.(시중가 개당 4천원.총 14개 사용) 8500  커플링이 전해 컨덴서 0.22uf에

병렬로 마일러 컨덴서를 연결하는 식입니다만 당시에 대용량 마일러 컨덴서가 비싸서 제조시에는 삭제 되어 있습니다.



입력 임피던스가 비교적 낮고 커플링 용량이 작아서 초저역이 컷트됩니다.

0,22uf->4.7uf 용량 비마 필름으로 교환해서 초저역까지 충분한 용량입니다.



그외 초단&2단 정전류 저항&커런트 미러 저항&부궤환 이득 관련 저항등을

오차 1% 저항으로 교채.기판 전체 재납땜.



파워 앰프 대형 컨덴서는 기존 10,000에서 15,000uf로 용량을 늘려 장착.

이 컨덴서는 용량이 클수록 저역 임피던스가 내려가서 저역 주파수 특성이 좋아집니다.

그외 고주파 임피던스를 내리기 위해서 대용량 필름 컨덴서 병렬 장착.







프리 앰프 작업 전후 사진.그전에 wd40이 너무 많이 뿌려져 있습니다.

전해 컨덴서류 모두 리캡.커플링은 비마 필름 사용.삭제된 커플링 용량 복구&증량.

그외 신호 계통은 오디오용 전해 사용.마일러 컨덴서류는 적층 필름으로 교환.

8500은 톤 컨트롤 이득이 적어서 증량 해놓았습니다.



그외 기판 전체 재납땜.모든 컨트롤류 세척.







마이크 앰프& 믹서 기판.음질과는 상관이 없어서 일반 그레이드 컨덴서로 모두 리캡했습니다.

커넥터 세척.







릴레이&보호 회로&스피커 셀렉터 기판.

릴레이 탈거 세척,모든 전해 컨덴서류 리캡.기판 모두 재납땜.컨트롤류 세척.

기판이 지저분해서 청소.







포노 앰프 기판 작업 전후.

전해 컨덴서류 모두 리캡.커플링&신호단은 비마 필름 사용.

riaa 소자 저항을 오차 1% 저항으로 교채.기판 모두 재납땜.







8500은 프리&파워 분리 기능이 지원이 되는데 사진은 프리 앰프 출력&파워 앰프 입력

실드선으로 너무 길게 돌아서 갑니다.기판 밑으로 단축시켜서 약 40센티 정도 길이를 줄여놓았습니다.

내부 용량이 큰 실드선은 길어지면 선재 내부에 컨덴서 용량이 약 1m 경우 수백pf까지 생겨서

임피던스가 높은 측에서는 가정주파수 대역 고역이 컷트될수 있습니다.







해드폰 상부 단자 너트가 헐겁습니다.그러나 사용에는 별 문제 없습니다.







좌&우 채널 시그널 1khz 입력&8옴 유사 부하 연결&출력 1watt 근처의 좌우 밸런스.

볼륨 편차가 적어서 거의 밸런스가 맞네요.







좌우 채널 동시 구동&8옴 유사 부하시 최고 출력으로 약 60watt 가 나옵니다.

앞전 8500보다 출력이 좀 떨어지는데 제조 시기가 다를수 있어서

전원트렌스 용량 편차 문제입니다.그러나 60watt 까지 디스토션이 0.1% 이하로 좋습니다.







바이어스 웜업후 조정.

꼬박 이틀 작업인데 앞서 8500 작업의 혜택으로 작업 시간이 조금 단축되었습니다.

방열판이 후라이판 될때까지 가혹 테스트 완료.



튜너는 곧 작업 보고 드리겠습니다.

기기는 오늘 발송드리겠습니다.사용해보시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 한주되세요.
