나카미치 튜너 430 (2015년 10월 일반)

감도 떨어짐,노후 부품 교채등으로 입고주셨습니다.

해외 괴팍한? 이탈리아인에게 구입하신 튜너인데 기기 관련 곡절이 많다고 하셨습니다.



살펴보니 감도가 크게 떨어지는데 rf 쪽을 diy 한듯 하고

if 앰프 납땜 불량을 재납땜한 흔적이 있습니다.



그외는 손댄 흔적이 없고 출고시 부품들입니다.







나카미치는 메커니즘,기구류 설계에 능한데 rf 프론트엔드가 어찌 조정하라고

이처럼 되어 있습니다.트리머 조정 구멍이 옆쪽 틈으로 뚫려 있습니다.



그냥 드라이버를 비스듬히 넣고 조정하는수 밖에 없습니다.







바리콘 노이즈가 심해서 누차 강력 세척 & 건조 했습니다.

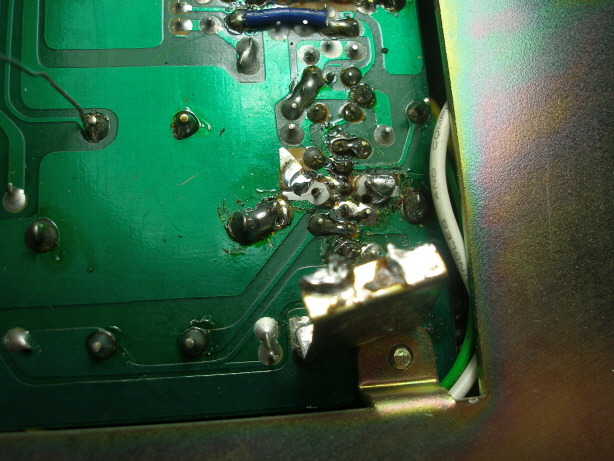

if ic 1개를 그전에 실드 커버를 열고 재납땜 한 흔적이 있습니다.

간헐적으로 무음 상태가 되는데 아마 이 때문에 수리했던 것 같습니다만,



실드 커버가 ic 리드에 닿아서 실드 커버를 조립후 위에서 누르면 숏트가 나서

계속 간헐 불량이 생깁니다.기기 하부 커버와 간섭이 있어서 계속 불량이 날수 있어서



실드 커버를 제거했습니다.실드해주면 좋지만 고급기도 오픈된 경우가 많고

대부분은 오픈식입니다







출력단 앰프 & 튜닝 led 기판 전해 케페시터 모두 교환.

고급 외산 케페시터보다 성능이 좋은 삼영 nxb & 오디오용 전해,필름 사용.







px 기판 전해 케페시터 모두 교환.







전원단 전해 케페시터 모두 교환.







교환한 전해 케페시터.

78년 산이여서 수명도 한참 지났고 그 시절 케페시터는 성능이 많이 떨어집니다.







이 기기는 모든 전원단이 실드되는 방식으로 전원 스윗치도 실드 내부인 뒷면에 달려 있습니다.

스윗치가 부러져 있어서 중고품으로 교환 했습니다.







튜닝 센터  최적화.







*그외 작업 내역.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-s 커브 검파 코일,모노 t.h.d 코일,와이드 네로우 밴드 디스토션,세퍼레이션 어저스터 정밀 최적화.

-스테레오 왜율 1khz 와이드 밴드 좌우 0.18-0.2% 이하,네로우 밴드 1.7% 이하까지 얻음.

-스테레오 분리도 1khz 와이드 밴드 좌우 48db 이상,네로우 밴드 35db 이상 까지 얻음.나쁜 채널에 주고 받음.

시그널 미터가 없고 시그널 led 1개만 달려 있는데 안테나 입력 50db 정도에서 켜집니다.

어느정도 좋은 음질을 얻을수 있는 최저 시그널을 led 1개로만 표기하네요.



잘 사용하시고 혹 문제있으면 말씀주세요.



좋은 한주되세요^^
