인켈 튜너 910F (2010년 6월 일반)

한쪽 채널 불량으로 입고 주셨는데 사전에 이른바 개조된 튜너이네요.

원래는 이런 기기들은 작업하지 않습니다만 뚜껑 열고 확인되어서 살펴드렸습니다.

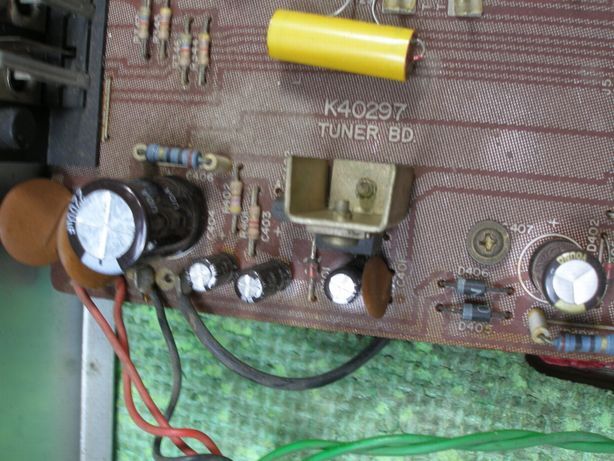

이쪽은 비교적 고주파인데 사진처럼 리드가 길어서 좋지 않습니다.

필름은 케이스가 클수록 외부 잡음 유입에 취약하고 또 바이페스할 잡음을 방출합니다.







뮤트 회로들도 필름,탄탈등으로 교채되어 있습니다.







am 회로들도 필름& 탄탈등으로 교채되어 있네요.







스케일창 분해 청소 해놓았습니다.







전원단이 ac 입력 측이 dc24볼트가 나오는데 내압 25볼트 컨덴서로 교채되어 있습니다.

나가기 쉬워서 35볼트 & 용량 2배 증량해서 교채해놓았습니다.







910은 fet 직렬 스윗칭 방식을 쓰는데 직류가 튈수 있어서 반드시 입출력 커플링이 필요합니다.

커플링 컨덴서를 삭제하고 점프를 해놓았는데 그전에도 이렇게 개조된 기기들을 많이 봤습니다.

모두 같은 분이 작업한 것으로 예상합니다.







커플링 복구.



*작업 내역

-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-바리콘 하이 & 로우 밴드 재정렬.

-코일 3개 수리.

-스테레오 디스토션 1khz 0.32% 까지 얻음.

-스테레오 분리도 1khz 40.5db 까지 얻음.

-tr 4개,fet 2개 교환.

-일부 필름 컨덴서 6개 탈거.

-바리콘 세척.

-스케일창 분해 청소.

-전구 2개 교환.



사용하시다가 혹 불편하신 점 있으시면 말씀주세요.

좋은 한주되세요.
