맥킨토시 프리 앰프 C29 (2010년 8월 오버홀)

지난 주부터 부품 상가가 휴가철이여서 작업이 늦어졌네요.

한쪽 채널 불량 & 오버홀 겸 입고 주셨습니다.

그전에 op amp ic들이 고급 op amp로 교환되어 있습니다.



그리 비싼 것은 아닌데 40mhz 대역까지 작동 가능한 고성능 ic입니다.

요즘에는 네셔널 등 일반 ic 회사에서도 고성능 op amp들을 출시하고

100mhz 이상 고성능 op amp도 있는데 가격도 많이 저렴해졌습니다.



멕킨토시 c29에 사용된 전해 컨덴서는 루비콘 & 니치콘 것인데

오래되고 그 시절 기술이라서 측정해보니 특성이 그리 좋지 않네요.

국산 오디오용 전해가 약 3배 이상 특성이 더 좋습니다.



사진은 작업 전후로 모든 전해 컨덴서들은 오디오용 전해로 교환했습니다.

그외 주요 컨덴서에 고역 특성 보상 & 고주파 바이페스 보강등으로 필름 장착.

c29는 op amp를 써서 커플링 컨덴서들은 무극성 전해가 많은데

대용량 커플링들은 오디오용 전해로 무극성을 만들어서 교환했습니다.



그외 주요 커플링 & 4.7uf 용량 이하는 비마 필름 사용.

필름 컨덴서는 mkp급이 가장 좋습니다만 대용량은 없고  크기상 장착이 어렵습니다.









말씀하신 한쪽 채널 불량 증세는 간단히 핀 커넥터 불량입니다.

이것 때문에 그전에 다른 수리점에서 op amp ic를 교채하셨다고 합니다.









1차 정류 컨덴서인데 개당 8천원으로 부품 값이 만만치 않습니다.

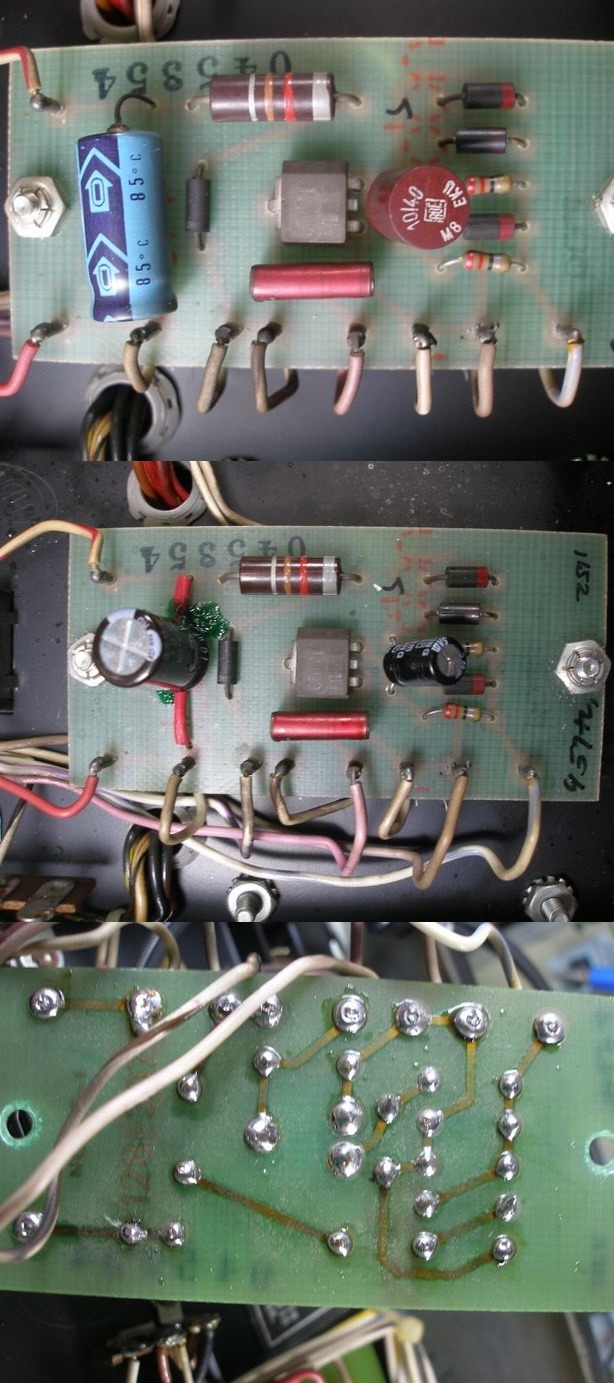

외부 전원 컨트롤 기판. 작업 전후.







톤 컨트롤 기판 작업 전후.









전면 컨트롤 기판 & 태입 입출력 커플링 컨덴서들.

모두 무극성으로 만들어 교환.

기판 재납땜.









뒷면 입력 단자 기판에 커플링 컨덴서들이 달려 있는데 비마 필름으로 교환.









해드폰 & 라인 출력 앰프 ic가 나가있는데 품번도 없고

비슷한 것을 찾아보려 했으나 도저히 없네요.

2채널 & 고전압 작동 앰프 ic입니다.



이 ic는 아마 해외에도 재고가 없을겁니다.

그대로 두면 해드폰이 안되는데 해드폰 앰프가 그리 간단치 않아서

전압 증폭도 해야하고 해드폰을 울릴수 있는 정도의 전류 증폭을

해주어야 합니다.



일반 op amp ic로는 전류량이 부족하고 기존 앰프 쪽 전압들보다

허용 전압이 낮습니다.결국 tr로 별도 푸시풀 앰프를 구성해서 달았습니다.

출력 커플링은 2,200uf 대용량 오디오용 전해+필름을 써서

음질을 최대한 배려했습니다.









출력 볼륨 & 해드폰 볼륨 기판









전구들이 용케 한개도 나간 것이 없네요.

제가 가진 전구로 6-9v 전구를 달아보았습니다만 밝기나 수명등이 내키질 않아서 그냥 두었습니다.









외부 전원 컨트롤용 릴레이 입니다.접점만 청소 해놓았습니다.









그외 기판 모두 재납땜,컨트롤류 세척.
