파이오니아 리시버 SX980 (2009년 10월 일반)

한쪽 채널 간헐 잡음&aux단 잡음등으로 입고주셨습니다.

불규칙한 잡음은 원인 찾기가 까다롭습니다.이 기기는 그것만 개선하면 조만간

다른 곳이 또 터지기 쉽습니다.

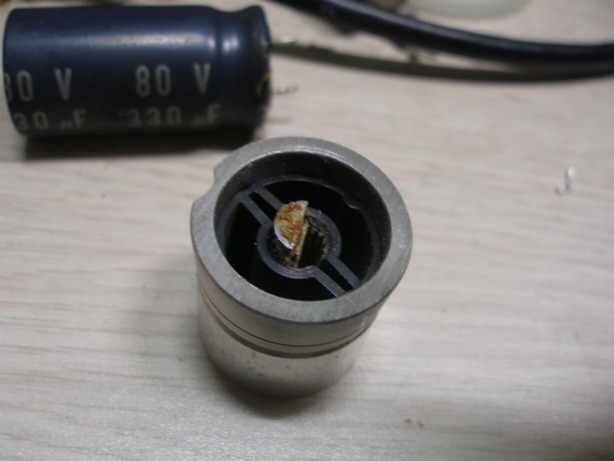

고음 조정 턴오버 주파수 셀렉터 노브인데 그전에 셀렉터측 샤프트 절반이 부러져 노브에 박혀있습니다.

제가 한것이 아니오니 참고되시구요,









볼륨 노브를 고정하는 작은 육각 볼트 머리가 모두 파손되어서 풀림&조임이 잘 되지 않습니다.

비슷한 것이 나사 탭이 틀려서 맞질 않네요.할수없이 조립시 달래서 조여놓았으니 참고되세요.

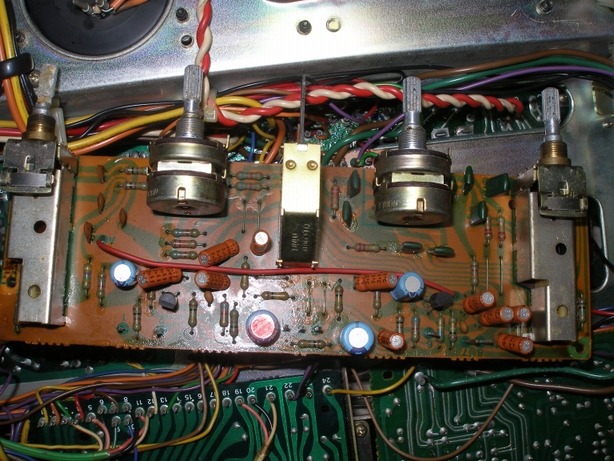

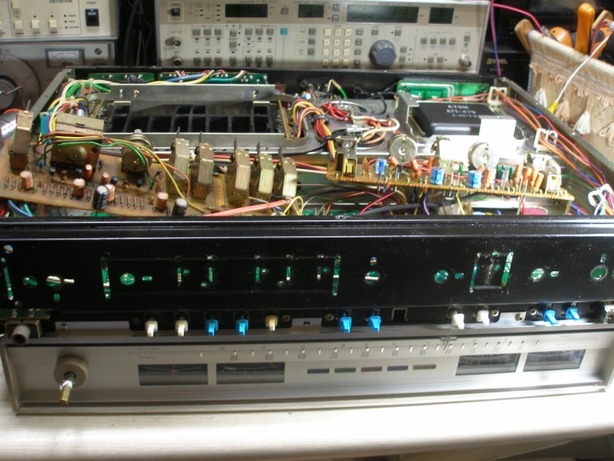

프리&톤 앰프 기판.출고후 제가 처음 뜯는 것 같습니다.

이 기기는 경험상 tr&fet&전해 컨덴서류는 모두 교환해주는 것이 좋습니다.

더우기 무거운 대형기라서 사용자분이 차후 또 고장이 나면 고생할 가능성이 큽니다.

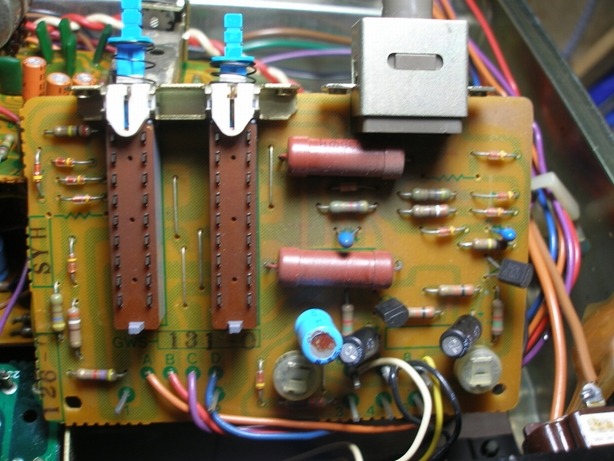

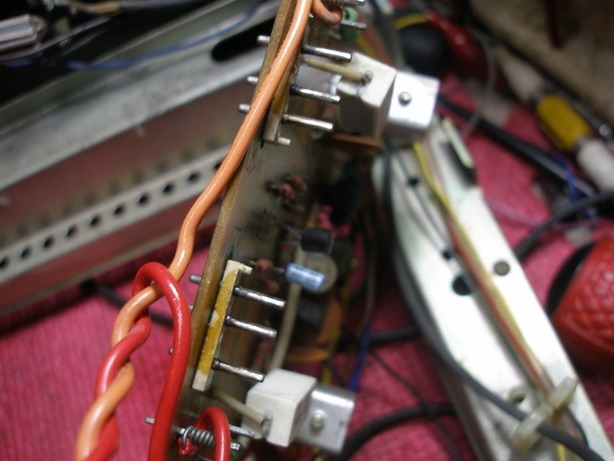

프리 앰프 초단 기판.뜯기 힘들어서 바깥 측에서만 wd40을 난사를 해놓았네요.









wd40이 줄줄 흘러있습니다.이곳은 전면 판넬 측 틈으로 분사한듯.

wd40은 접점외 기판에 흐르면 정전 용량이 생겨서 임피던스 높은 측은

고음 역이 컷트,좌우 고주파 특성이 다르거나 발진할수 있습니다.

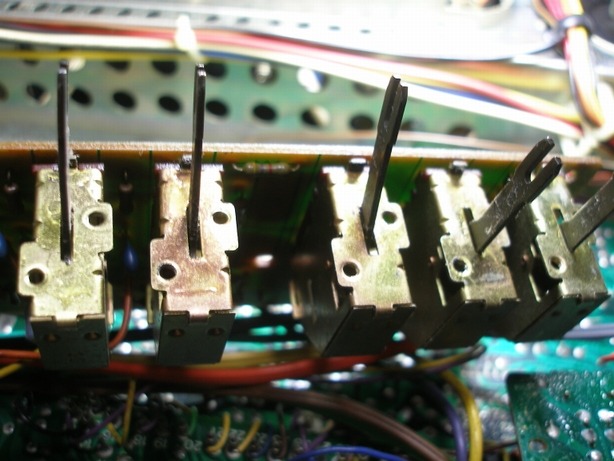

스피커 셀렉터 기판 분해 청소.

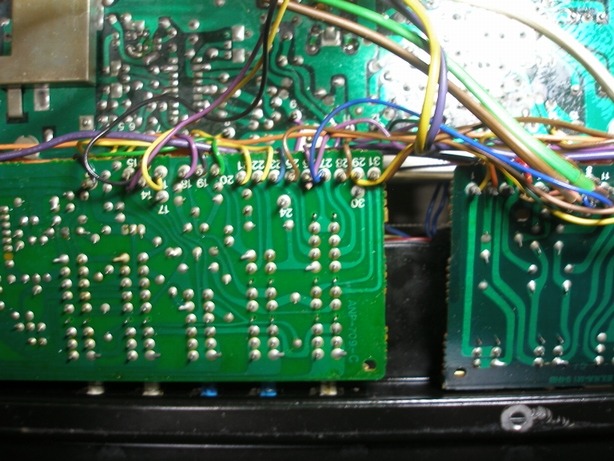

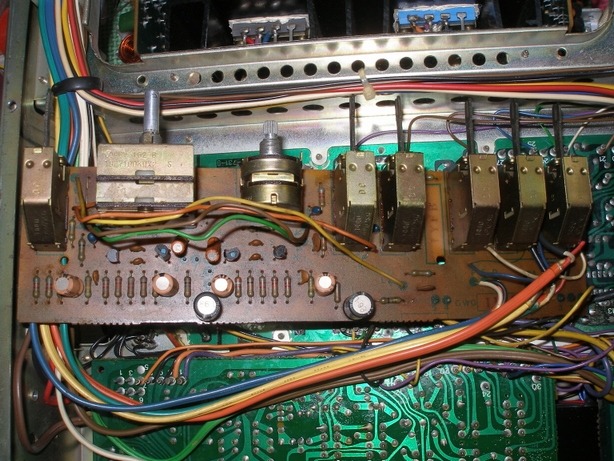

소스 셀렉터 기판 세척.









프리 앰프 작업후.신호쪽은 오디오용 전해 사용.









톤 앰프 기판 작업후.









잡음등은 개선되었습니다만 파워 앰프 조정시 한쪽 채널이 아이들 전류가 200ma가 넘는 상태로

조정이 안되는데 앰프 발진 상태입니다.파워 앰프 기판 탈거해서 파워 앰프 기판 수리를 해야 해서

작업량이 많아졌습니다.









파워 tr 커넥터 청소.









릴레이는 그전에 국산 릴레이로 교환되어 있네요.











*작업 내역

-튜너부 하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 로우 밴드 떨어짐.

-검파 코일,튜닝 미터 센터,mpx v.c.o 정밀 최적화.

-스테레오 디스토션 1khz 0.028% 까지 얻음.

-스테레오 분리도 41db 까지 얻음.



*앰프부

-프리 앰프 fet&tr& 전해 컨덴서 모두 교채.

-파워 앰프 커플링 오디오용 전해로 교채.

-tr1개&반고정 저항 2개 교채.

-컨트롤류 분해 세척.

-스케일 창 청소.



작업비는 980 기본 7만원+기타 작업 2만원,토탈 9만원 입니다.

꼬박 이틀 간 작업&테스트 했습니다.이제 조용히 소리 잘날겁니다.

편하신 시간에 들려주세요.좋은 하루되세요.
