롯데 파이오니아 프리 & 파워 2500 (2009년 10월 일반)

프리 앰프인데 전자식 셀렉터 ic가 나갔습니다.가지고 있는 것이 없어서 주문을 했는데

그 때문에 작업이 좀 늦어졌네요.









그전에 셀렉터 ic 쪽을 납땜,점검한 흔적이 있네요.

두개가 들어가는데 좌측 쪽이 나갔습니다.









한두개는 주문이 힘들어서 5개를 주문했습니다.

개당 3천원으로 비싸네요.









셀렉터 회로 복구.이제서야 다음 작업에 들어갈수 있습니다.









출력단&포노 앰프 릴레이 교환.









오버홀 등을 말씀주셨습니다만 이 앰프는 전해 컨덴서가 너무 많고 텍트 스위치류 교환등

비용등을 감안해서 전원단&열이 많은 회로 쪽 컨덴서 일부만 교채해드렸습니다.

삼화 105도급 사용









입력단 커플링도 너무 많아서 cd,튜너,포노,aux단만 오디오용 전해로 교채해드렸습니다.









패널들을 분해하다보니 나사가 7-8개 정도 빠져 있습니다.

모두 채워놓았습니다.



이 앰프는 톤 온&오프 스윗치등 접점 불량이 많은데 세척후 보니 쓸만합니다.

그외 텍트 스윗치등도 괜찮아서 그냥 두었습니다.

다른 컨트롤류는 모두 분해 세척했습니다.







포노 앰프 출력단 dc 옵셋 조정 완료.

이 앰프는 포노 앰프가 풀 dc 앰프로 출력단 커플링이 없습니다.









파워 앰프인데 전해 컨덴서가 내압이 100-200볼트로 높아서 가진 용량이 없는 것이 몇개 있습니다.

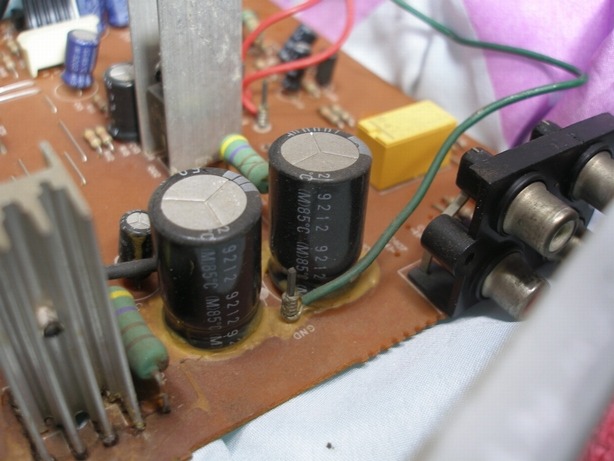

사진은 일부 컨덴서 리캡후 사진입니다.









리캡 컨덴서.커플링은 오디오용 전해로 교환.







스피커 릴레이 교환.









그외 레벨 미터 측에 led를 달아드렸습니다.

2500이 레벨 미터가 이쁩니다만 거의 촛불표라서 좀 보강해드렸습니다.



뒷 판넬이 검은색이라서 그리 큰 차이는 없지만 그래도 따스한 느낌이 있는 것 같습니다.

led는 10ma 정도 전류를 흘려서 아주 밝지는 않습니다만 오래쓰실겁니다.









기판 냉납이 심해서 전체를 재납땜 해드렸습니다.









쿳션을 다시 붙혀야 합니다.









판넬 옆쪽 볼트 1개가 비는데 볼트 탭이 흔한 것이 아니라서 제가 가진 것들과 맞지 않네요.

무리해서 뭉개트리고 채울수 있습니다만 그냥 비워두웠습니다.

우드 내측이라서 보이지 않습니다.



작업비는 프리 앰프 6만원,파워 앰프 5만원,토탈 11만원 입니다.

기기가 부피가 커서 죄송합니다만 가급적 빠른 기기 수령을 부탁드리겠습니다.

편하신 시간에 들려주세요.좋은 하루되세요.
