마란츠 리시버 2285 (2015년 8월 오버홀)

너무 오래 기다리시게 해드려 죄송합니다^^

예전에 작업해드린 기기인데 레스터레이션으로 입고주셨습니다.



사진은 파워 앰프 케페시터인데 케페시터가 두개로 보입니다만 1개가 2개 한묶음 케페시터로

모두 4개입니다.2285는 전원트렌스도 1개인 것 같습니다만 파워 앰프 전원 측은



트렌스 출력 측이 좌우 채널 분리 전원을 위해 2조로 듀얼 트렌스로 트렌스 위에도 써있습니다.

케페시터도 2조이지요.이렇게 쓰는 것은 채널간 신호 간섭 방지외에



스테레오 신호는 좌우가 다르기 때문에 큰 출력,다이네믹 레인지가 큰 신호에서

전원 용량,임피던스 특성이 달라지게 되는 것을 개선합니다.



대출력시 전원 측정을 해보면 대부분 앰프들은 수볼트 이상 전압이 떨어집니다.

2개 1묶음 케페시터는 구할수 없어서 기판을 만들어 교환해야 합니다.









출고시 6,800uf 용량을 10,000uf로 증량 교환했습니다.

고역 임피던스 보상용 필름 케페시터 추가.









기판 배선들은 임피던스를 고려해 두꺼운 배선을 까서 두껍게 납땜을 했습니다.

이쪽 작업만 한나절이 걸렸습니다.









그전에 전원단 기판 작업을 해드렸었는데 1차 케페시터를 여러 외산 고급 케페시터들과

실측 성능 시험에서 아직 진적이 없는 삼영 nxb로 다시 교환 해드렸습니다.



수년 전과 작업 옵션,비용등이 달라졌는데 부품,작업 내용등도 올렸습니다.

릴레이는 전원 온시에 팝음을 줄이기 위해서 수초 더 늦게 붙게 해놓았사오니 참고되세요.









탈거한 파워 앰프 기판인데 그전 일반 작업은 파워 앰프 쪽은 작업치 않은 것 같습니다.









커넥터,파워 tr 단자들 세척 & 배선 떨어짐 방지.









초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환하고

온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.



각 차동 회로외에 좌우 초단 전류 증폭율이 같아져 초단 전류량,나이득,

주파수특성,nfb 특성등이 같아져 좌우 성능 밸런스가 좋게 됩니다.









파워 앰프 기판 전해 케페시터,반고정 저항 모두 교환.

바이어스는 웜업후 조정 해놓았습니다.



삼영 nxb & 오디오용 전해 사용.

그외 특별히 초단 차동 회로 정전류 회로 바이어스를 기존 다이오드 식에서



고성능 방식인 led로 바꾸었습니다.출고시 전류 값으로 정확히 맞추었습니다.









파워 앰프 기판 모두 재납땜 & 세척.

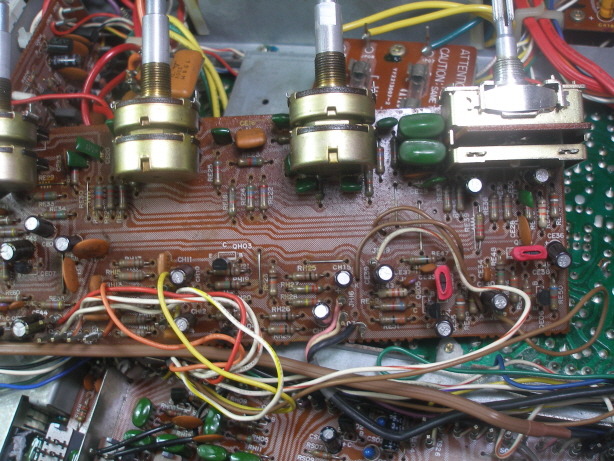

프리 앰프 기판 tr 모두 교환.초단 듀얼 tr은 역시 전류 증폭율 실측 선별한 tr들로 좌우 맞추어

교환했습니다.그전보다 좌우 성능 밸런스가 좋게 됩니다.

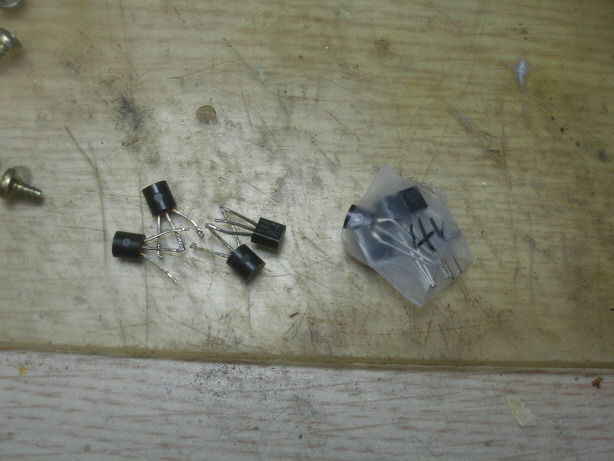

그외 tr 4개는 지금은 구할수 없는 그 시절 오리지널 수퍼 로우 노이즈 tr들로 교환.









그전에 전해 케페시터는 오디오용 전해,필름등으로 교환해드려서

일부 4개만 삼영 nxb로 다시 교환했습니다.









프리 앰프 기판 모두 재납땜 & 세척.









모든 컨트롤류 3가지 용제로 세척.

그러나 신품 컨트롤류들도 1년 전후 지나면 접점 문제가 생겨서 차후 접점 문제가 생깁니다.



모든 컨트롤류를 가끔 움직여주시면 세척 주기가 길어집니다.











포노 앰프 초단 차동 회로 tr 4개를 전류 증폭율 선별한 tr들로 교환.









포노 앰프 전해 케페시터 모두 교환.삼영 nxb & 오디오용 전해 사용.









포노 앰프,셀렉터 기판 모두 재납땜 & 세척.









튜너 기판 출력단 앰프 tr 4개를 수퍼 로우 노이즈 tr로 교환.









튜너 기판 am 회로 제외하고 전해 케페시터,반고정 저항 모두 교환.

삼영 nxb & 오디오용 전해 & 일부 필름 사용.









검파 코일 분해 수리.2가지 온도 보상형 케페시터를 기판 상하로 달아서

온도 변화에 의한 코일 드리프트를 최소화 했습니다.









튜너 출력 미약 신호시 상하 진폭 & 멀티페스 미터로 촤적화한 튜닝 미터 동조 지점.

미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.



늘 이 지점에 튜닝하세요.









튜너 기판 am 회로 제외하고 모두 재납땜 & 세척.









fm 25us 선택시 해당되는 마이크로 스윗치가 대부분 부식,세척이 힘들어 점프하고 있습니다.

별도 돌비 팩이 없으면 필요없는 부분입니다.









바리콘 세척.









튜닝 바늘 전구 교환.

조명 전구들은 led로 교환되어 있어서 그냥 두었습니다.









뒷 단자 청소.











그외 튜너부 모두 제세팅했습니다.

스테레오 왜율 1khz 좌우 0.25-0.27% 이하,



스테레오 분리도 1khz 좌우 43db 이상.

2285는 튜너 좌우 출력 레벨 조정이 지원되는데 좌우 편차 0.0db 이내로 조정 해놓았습니다.



작업비는 감사히 지난 이사 때에 빌려주신 돈 & 이번에 선입금 10만원등으로

제 빚이 더 많아서 없습니다.



잘 사용하시고 혹 문제있으면 가까우시니 또 들려주세요^^

오래 기다리시게 해드려 거듭 죄송합니다.



좋은 하루되세요^^



=========================================================================









말씀주신 전원 인렛 추가 작업.
