파이오니아 앰프 SA8800ii 완료.오버홀



레스터레이션 작업으로 입고 주셨습니다.

파이오니아 8500ii & 8800ii 는 회로가 거의 같은데

​

예전에 국내 금성 gsa 8500이 이 앰프를 내외관 카피 생산 했었습니다.

금성 8500도 전원 트랜스가 1개일뿐 회로가 거의 똑같습니다.

​

그대로 카피해서 만들었으니 음질도 거의 같아야 정상이겠지요.

사진은 작업 전 사진입니다.

​

모든 작업은 입고전 상태,그전 작업 이력을 올려드립니다.

그전 작업 이력은 부품은 1개도 교환된 것이 없고

​

접점 문제들이 심한데 그외는 별 문제없고 상태가 매우 좋습니다.

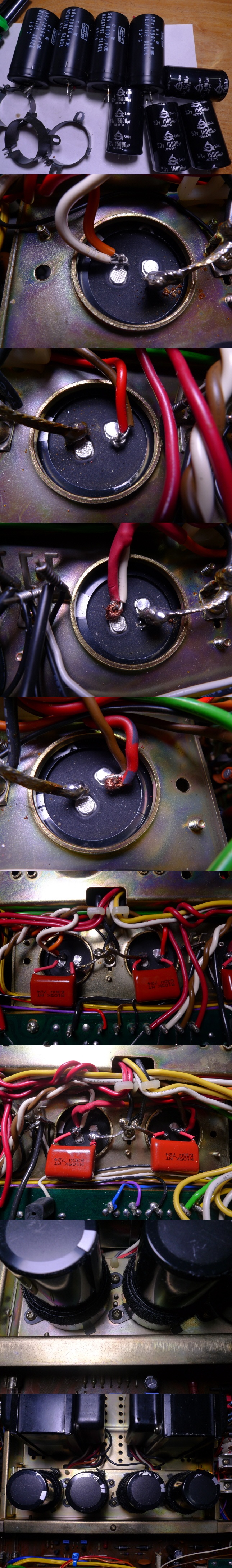

파워 앰프 케페시터 출고시 10,000uf를 15,000uf로 증량 교환.

고주파 임피던스 보상용 필름 케페시터 추가.

​

케페시터가 러그식 고정인데 교환할 케페시터가 직경이 좀 작으면

저는 예전부터 밸크로를 붙혀서 쓰는데

​

해외에서도 많이들 이리 쓰더군요.

동서양이 궁하면 통하는 것이 비슷하네요.

크기 차이가 너무 크면 밸크로로는 안됩니다.

​

배선은 단자에 단단이 감아 납땜.













*파워 앰프 작업 내역.

-전해 케페시터,반고정 저항 모두 교환.

외산 고급 케페시터와 실측해서 한번도 진적이 없는 삼영 nxb 사용.

​

-입력 커플링은 출고시 필름+전해 병렬식인데

전해만 떼서 비마 4.7uf로 교환.

​

-국내외 막론 요즘 전해 케페시터들이 표기 용량보다

오차 범위 내에서 작게 나와서 nfb,주파수를 결정하는 케페시터는

기판 밑에 추가로 덧대어 설계 마진에 들게 했습니다.

​

-그외 서비스로 저잡음,좌우 밸런스를 위해 일부 주요 저항들을

1/2-1/4 왓트 오차 1% 메탈 필름 저항으로 교환.

저항 교환 작업은 리캡보다 일이 많습니다.

​

-초단 차동 tr 4개를 전류 증폭율 실측한 tr로 교환하고

온도 변화에 상보하게끔 에폭시로 접착,수축 튜브로 열결합 해두었습니다.

​

교환한 tr은 지금은 구할수없는 그 시절 오리지널 수퍼 로우 노이즈 tr입니다.

가격으로 환산할수 없는 tr입니다.

​

-바이어스는 웜업후 온도 보상 전에 조정.

-기판 모두 재납땜 & 세척.









*프리 앰프 작업 내역.

-초단 차동 회로 tr 4개를 전류 증폭율 실측 선별 tr로 교환하고

온도 변화에 상보하게끔 에폴시로 접착,수축 튜브로 열결합 해두었습니다.

역시 오리지널 수퍼 로우 노이즈 tr로 교환.

​

-전해 케페시터 모두 교환.디커플링 증량 교환.

커플링도 고주파까지 고른 임피던스,음질을 위해 증량 교환.

​

커플링은 주변 회로에 악영향이 없는 한,입출력 로딩 임피던스에 따른

충방전 컷 오프 특성등이 아니면 용량이 클수록 좋습니다.

​

단지 입출력단 전압차가 높을 경우 전해 커플링은 누설 전류가 커지는

단점이 있습니다.그러나 대부분 tr 앰프는 전압 낮고

​

푸시풀 출력단 경우 출력단 전위가 0볼트여서

전해 누설 전류에 따른 악영향은 거의 없습니다.

​

-입력 커플링은 비마 4.7uf 사용.

-그외 모든 tr을 좌우 전류 증폭율 선별 tr로 교환.

​

-일부 저항을 1/2-1/4왓트 오차 1% 메탈 필름 저항으로 교환.

저는 고가의 전동 펌프 납흡입 장비가 없어서 하나하나

수동 펌프로 작업해야 합니다.

​

-기판 모두 재납땜 & 세척.









*포노 앰프 작업 내역.

-초단 차동 회로 tr 4개 전류 증폭율 선별 tr로 교환.

온도 변화에 상보 하게끔 에폭시로 접착,수축 튜브로 열결합.

역시 그시절 오리지널 스퍼 로우 노이즈 tr로 교환.

​

-전해 케페시터 모두 교환.

출력 커플링은 푸시풀 출력단이여서 무극성으로 증량 교환.

​

-기판 모두 재납땜 & 세척.









*릴레이,보호 회로,정전압 기판 작업 내역.

-전해 케페시터 모두 교환.정전압 회로 1차 정류,리플 필터 케페시터 증량 교환.

-보호 회로 tr들은 불량율이 많은 tr이여서 드라이버 tr을 빼고 모두 교환했습니다.

​

-휴즈는 그시젏 휴즈가 좋아서 샌드 페이퍼로 세척.

-릴레이 접점 청소.

-기판 모두 재납땜 & 세척.











모든 컨트롤류 4가지 용제로 세척.세척 작업만 한나절이 넘게 걸리는데

이것 하느라고 골이 띵해서 종일 골골 했습니다.

​

라이터 기름만 두통 반을 썼습니다.

드라이어로 말리는데 휴지에 젖은 유증기가 뿌연 안개처럼 온 방안에 피어납니다.

예전에 불이나서 늘 소화기를 곁에 둡니다.

​

라이터 기름은 솔벤트 성분입니다.

많이 쓰는 케이그 디옥싯 성분이 솔벤트 + 올레산.식물성 기름입니다.

​

이리 세척해도 얼마 지나지 않아 접점 문제는 또 생기오니

모든 컨트류들을 반드시 부드럽게,자주 움직여 주세요.

​











기판 모두 재납땜 & 세척.

윗 부분 사진은 작업 전 입니다.









노브류,패널 물청소.하나하나 왁스 발라 두었습니다.

뒷면 단자 청소.









작업후 8옴 부하.1khz 신호 입력 최고 출력 클립 파형 잘 나옵니다.

주 왜율계 두대 모두 지난 장마에 고장이여서 일반 시그널 왜율 0.05% 입력인데

​

다른 왜율계로 그 이하 측정되는 걸 보면 1khz 왜율 0.05% 이하입니다.

최고 출력은 8옴 부하에서 1khz 왜율 1% 이하에서 약 105왓트 정도 나옵니다.

​

가정 전압 오차,전원 트랜스 오차로 출력은 조금 차이가 있습니다.









작업후 윗사진 촬영 기록이 7일 오전 7시경,맨 아래 사진이 오늘 오전 8시경으로

장시간 테스트 완료.
