파이오니아 리시버 SX838 ( 2014년 5월) 일반

어제 감사히 입금주셔서 감사드립니다^^

감도 떨어짐,점검,LED 조명등으로 입고주셨습니다.



그외 말씀주신 220볼트 변경은 아쉽게도 전원 트렌스 1차 쪽이 120볼트 전용 기기로

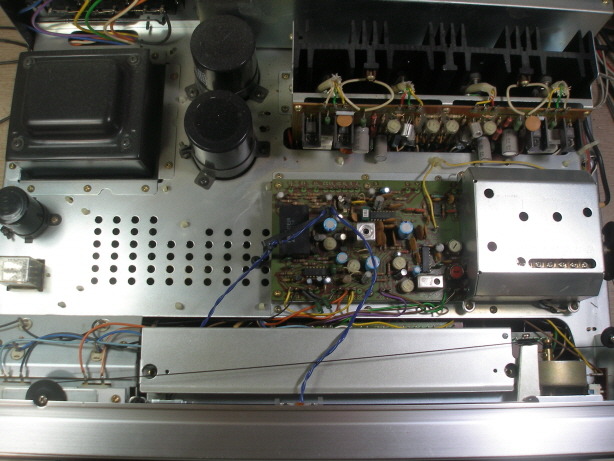

지원이 안되네요.상당히 내외부가 깨끗한 기기입니다만 일부 부식이 좀 있습니다.







1차 정류 & 파워 앰프 전력단 케페시터인데 조금 누액의 흔적이 있습니다.

교환해주는 것이 좋습니다만 비용 감안 그냥 두었습니다.







전원단 기판으로 838 경우 이쪽 케페시터들 노화가 심한 경우가 많습니다.







50볼트 내압 이상에서는 국산품중 가장 고성능인 삼영 NXB로 교환했습니다.







전원단 기판 전해 케페시터 모두 교환했습니다.







이쪽 기판은 모두 재납땜 & 세척했습니다.







보호 회로,릴레이 기판은 일부 케페시터만 교환했습니다.

838은 릴레이가 빨리 붙는 편인데 조금 늦게 붙게 해놓았습니다.







838은 튜너 기판이 밑쪽이 막혀 있어서 검파 코일 하부 코어 조정 지원이 안됩니다.

상부 코어를 빼내고 빼낸 값을 감안해서 하부 코어를 돌리고 다시 상부 코어 장착,

상부 코어 조정후 하부 코어 값이 틀어지기 때문에 다시...이 과정을 누차 반복해야 합니다.









검파 중심점 조정.







정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

시그널 미터와 상관없이 늘 이 지점에 튜닝하세요.







프리 앰프 기판 작업 전입니다.







프리 앰프 초단 FET,TR류 모두 교환했습니다.저잡음,고전류 증폭율 TR들은

오래 사용하면 불량율이 많아서 교환해주는 것이 좋습니다.불량이 없어도 잡음 특성이 나쁘고



특히 저잡음 고전류증폭율 TR들은 표면 오염에 따른 특성 불량이 큽니다.

리드를 보면 좌측의 FET에 비해서 우측의 TR들은 리드가 먼지를 흡착해서 시커먼데

연결부 오염의 영향으로 특성이 나빠집니다.









프리 앰프 TR,전해 케페시터 모두 교환.삼영 NXB & 오디오 그레이드 사용.







스피커 셀렉터 기판 단자들 재납땜.







컨트롤류 세척중 벨런스 컨트롤 가변 저항이 고장 났습니다.

작업대에 머리를 박았습니다만 다행히 바깥 쪽이 고장이라서 살릴수 있었습니다.



밸런스 컨트롤 가변 저항은 용도에 따른 특주형인 NM & W 커브 식을 사용해서

다른 가변 저항을 유용할수 없습니다.이 커브들은 옛날에도 국산품은 나온 적이 없습니다.







파워 앰프 초단 차동 회로 TR 4개를 전류 증폭율 실측 선별한 TR들로 교환했습니다.

교환한 TR들은 온도 변화에 서로 상쇠하게끔 수축 튜브로 열결합 해놓았습니다.







파워 앰프 전해 케페시터,반고정 저항 모두 교환했습니다.

바이어스는 웜업후 온도 보상 전에 조정해놓았습니다.







스피커 릴레이 접점 세척.

요즘 신품 릴레이는 접점 구조가 좋지 않고 접점이 붙어있는 힘이 약하고

신품도 접점 문제가 있어서 가급적 기존 릴레이를 유용하고 있습니다.









조명 전구 LED로 교환.







전구 전압은 AC인데 근래에는 직류로 바꾸어 달고 있습니다.이편이 훨씬 좋습니다.







튜닝 바늘 전구는 오래 안나가게끔 전류 조정 저항을 달아 놓았습니다.







튜닝 바늘 전구가 나가있어서 교환했습니다.







밝고 열이 안나서 좋습니다.튜너부도 온도 변화 영향을 덜 받습니다.







작업 완료후 스피커B 램프가 들어오지 않아서 다시 열어 교환했습니다.

이 정도는 손보셔서 사용하시는 것이 좋습니다.



*튜너 작업 내역

-하이 & 로우 밴드간 주파수 표기 편차 최소화.

-하이 밴드 108MHZ & 로우 밴드 88MHZ & 센터 밴드 98.5MHZ 설정 & RF 게인 동일.

감도 떨어짐은 그전에 틀어져 있어 그럽니다.

-쿼드레처 검파 90도 위상 쉬프트 코일 & 모노 T.H.D 코일 정밀 최적화.

-스테레오 왜율 1KHZ 좌우 0.1-0.12% 이하 까지 얻음.

-스테레오 분리도 1KHZ 44-46DB 이상 까지 얻음.나쁜 쪽 채널에 주고 받음.



그외 모든 컨트롤류 3가지 용제로 세척,스케일창 청소 해놓았습니다.



같이 입고주신 7600은 곧 잘 작업해서 보고드리겠습니다^^

잘 사용하시고 혹 문제있으면 들려주세요.



그러나 조용히 한 시즌 잘 작동할겁니다^^

좋은 하루되세요.
