산수이 리시버 2000X (2010년 4월 오버홀)

상태가 매우 좋은 2000x이네요.오버홀 겸 입고주셨습니다.

사진은 전원단,파워 앰프 대형 츨력 커플링 컨덴서,프리&튜너 전원단 컨덴서 작업입니다.

러그 고정식이라서 외경을 맞추기가 힘든데 출력 커플링은 고정 러그와 외경 차이가 너무 커서

만능 기판에 짜서 넣었습니다.



이 앰프는 파워 앰프 출력단에 커플링 컨덴서가 들어가는 단전원 아웃 커플링 방식인데

이 방식들은 출력 커플링 용량이 2,200uf이 거의 절충 한계 값입니다.



용량을 늘릴수록 저역은 좋습니다만 너무 늘리면 전원 투입시 돌입 전류로

파워 tr 수명이 짧아지고 용량을 줄이면 -신호 쪽 파워 tr은 출력 커플링 방전 전류로

작동해서 대출력시 -신호 전류가 부족해서 보통 2,200uf 용량이 절충 용량입니다.



전원단은 기존 2,200uf를 10,000uf로 대폭 증량했는데 고정 러그와 맞출겸 용량이 커졌습니다.

정류 다이오드는 늘어난 컨덴서 용량으로 전원 투입시 돌입 전류를 감안해서 대용량으로 교환.



그외 파워&프리 앰프 다이오드들에 스위칭 잡음 방지용 컨덴서 추가.

그리고 컨덴서 모두에 고역 임피던스 보상용 대용량 필름 컨덴서 병렬 추가.

파워 tr 컬렉터 전원측에 발진 방지 필름 컨덴서 추가.















전원단&파워 앰프 밑쪽 작업 전후.











파워 앰프 기판 작업 전후.

전해 컨덴서류 모두 리캡.삼화 105도급&오디오용 전해&커플링은 필름 사용.

각단 부하 저항,부트스트랩,nf 저항등 밸런스 관련 주요 저항들은

오차 1% 메탈 필름 저항 사용.



초단 tr 제 형번으로 신품 교채.

기판 모두 재납땜.











프리 앰프 작업 전후.

기존 tr 모두 제 형번으로 교환.

전해 컨덴서루 모두 리캡.삼화 105도급&오디오용 전해 사용.

커플링은 필름 사용.기존 전해에 필름 컨덴서 병렬 추가.

주요 저항 밸런스를 위해 오차 1%급으로 교환.











샐랙터 기판 측에 커플링 컨덴서가 또 있습니다.

전해 컨덴서를 필름으로 교환.











튜너 mpx부 모두 리캡.커플링은 필름 사용.











포노 앰프부 작업 전후.

냉납 방지용 스루홀 기판형식이라서 부품 탈거&장착 작업이 제 장비로는 어렵습니다.

전해 컨덴서류 모두 리캡.tr 모두 교환.c871을 c1775로 모두 교환.











그외 기판들 리캡.











프리 앰프 기판.주요 컨덴서에 필름 병렬 장착.

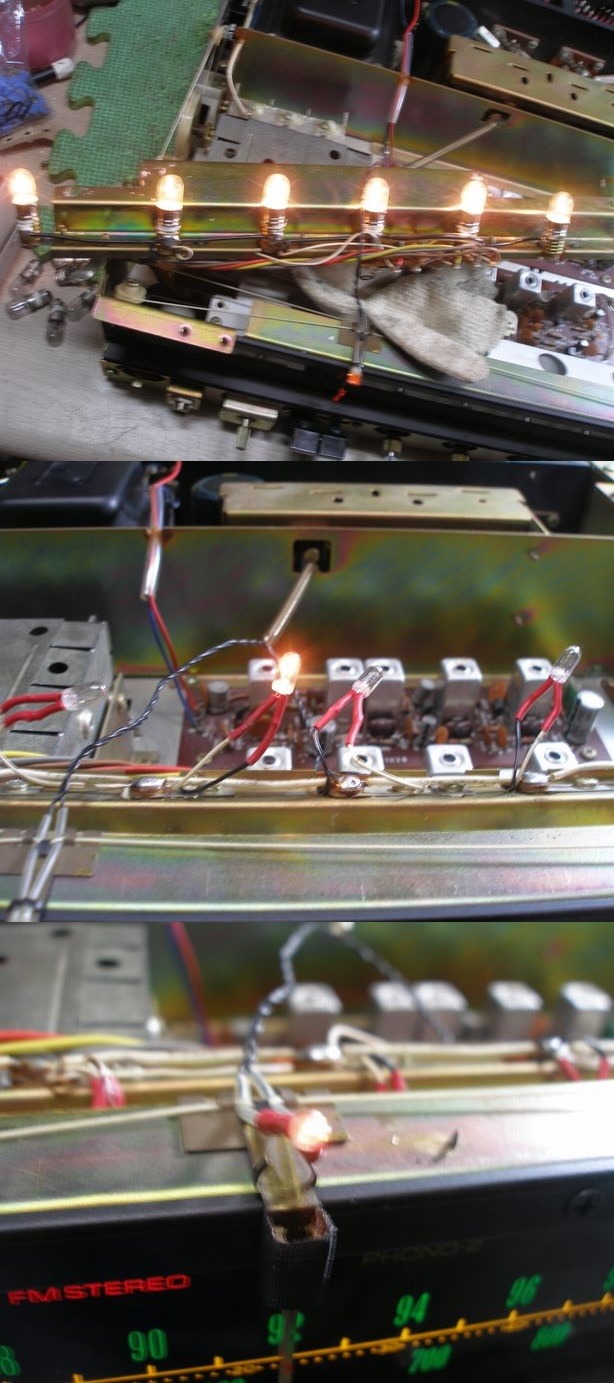

전구류 스케일 조명 전구,셀렉터 전구,튜닝 바늘 전구 모두 교환.

이 작업만 몇 시간이 걸리네요.











스피커 a단자만 바나나 플러그형으로 교환.

오실때 말씀드렸습니다만 제가 가진 터미널이 고급형은 없습니다.



그런데 단자간 거리가 너무 가까워서 사진처럼 도전체가 노출된 금도금 바나나 잭은

숏트 위험이 있습니다.그나마도 구멍을 옆으로 늘려서 최대한 맞추었는데

도전체 노출형 바나나 잭은 꼭 테이핑하셔서 사용하세요.



b단자는 그냥 두었습니다.











그외 튜너부&mpx 코일등 모두 정밀 세팅 해놓았습니다.

스테레오 디스토션 1khz 0.95% 까지 얻음.

스테레오 분리도 1khz 21.8db 까지 얻음.구형 mpx들은 분리도가 좀 떨어집니다.



그외 스케일창 내부 청소&컨트롤류 모두 분해 세척 해드렸습니다.

그외 am 회로들은 작업하지 않았사오니 참고되시구요.



4일 작업했습니다만 이틀 작업으로는 안끝나고 풀 3일 작업 정도 되네요.

작업비는 하루 공임 5만원&부품값,택배비등이 제법 됩니다만

토탈 16만원 청구 드립니다.



나름 살펴드렸습니다만 너무 큰 기대는 마시구요.

그러나 그전보다는 조용히 잘 나올겁니다.



편하신 시간에 들려주세요.좋은 주말되세요.
