마란츠 리시버 2330 (2012년 4월 일반)
이베이에서 고장품을 구입하신 기기인데 외관은 깨끗합니다만 내부 상태가 좀 심각합니다.
릴레이는 붙습니다만 좌우 채널 모두 발진음만 나는데 파워 앰프 컨덴서가
좌우 모두 나갔습니다.
2330은 전원 트렌스가 얼핏 1개 같습니다만 듀얼 트렌스로 파워 앰프 좌우 채널 전원이 분리되어 있습니다.
파워 앰프 컨덴서도 2개가 한케이스식인 듀얼 식으로 총 4개를 교환해야 합니다.
1개는 완전히 나가서 오픈 상태입니다.
일단 파워 앰프 전원을 복구해야 기기 상태를 점검할수 있는데 마란츠 이 시리즈 파워 앰프 컨덴서는
러그식 + 듀얼식이라서 시중 수리점들에서는 교환이 거의 불가능 합니다.
예전에 작업했던 2330 처럼 기판을 설치해서 장착하는 수밖에 없는데 일손이 많이 갑니다.
기존 6,800uf 2x2개를 10,000uf 4개로 교환 했습니다.
고역 임피던스 보상을 위해서 대용량 필름 컨덴서 4개 병렬 장착.
기존 메인 접지 러그를 삭제했기 때문에 기판에 두껍게 접지 라인을 만들어서
세시에 1점 접지를 했습니다.이제 파워 앰프 전원이 들어오고 살펴보니
파워 앰프 좌측 채널이 나갔습니다.
전원단 & 릴레이 기판.
탈거한 컨덴서들인데 몇개는 용량이 절반도 안나오고등 대부분 용량이 줄어 있습니다.
전해 컨덴서류 모두 교환.삼화 105도급 사용.
기판 모두 재납땜 & 세척.
릴레이를 탈거해서 접점을 살펴보니 그전에 청소한 흔적이 있습니다.
출고시 릴레이가 아닌데 접점 구조가 좋지 않습니다.
신품 릴레이를 그냥 달면 접점 문제가 생겨서 접점 세척을 해서 교환 했습니다.
릴레이 공급 전압은 전류 저항이 달려있는데 릴레이 쪽 전압은 정전압 전원이 아니라서
미주 지역 120볼트 기기를 100-110볼트로 사용할 경우 릴레이 전압 공급이 떨어져서
릴레이가 잘 붙지 않는 문제가 생깁니다.
그외 파워 앰프 출력이 조금 떨어지고 조명 전구가 약간 어두워 집니다.
시중에서 구할수있는 강압 트렌스가 100볼트 용이 대부분 이기 때문에
전압 조절이 되는 슬라이드식 강압 트렌스가 아니라면 문제가 있게 되지요.

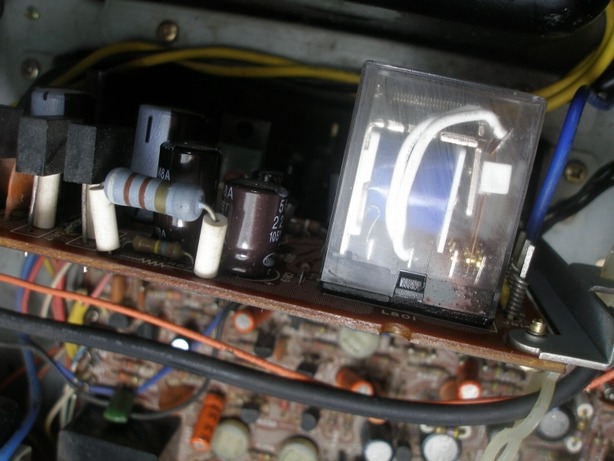

사진의 큰 저항이 릴레이 저항인데 2330은 이 저항 값이 약 세종류가 있는 것 같습니다.
220용 2330도 1차 전압이 220볼트에서도 릴레이 공급 전압이 24볼트가 안나오고 22볼트 전후가 나옵니다.
이 기기 경우는 100 볼트에 사용할 경우 전압이 18볼트 전후 나와서 전압을 올려줘야 합니다.
릴레이가 붙어도 전자석이 약하기 때문에 접점이 강하게 붙지 않아서 접점 문제가 생길수 있습니다.
게다가 국산 릴레이들이 규정 전압을 공급해도 전자석 코일이 덜 감기고 허접해서
릴레이를 교환할 경우 더 문제가 있습니다.
릴레이 공급 전압을 올려서 잘 붙게 해놓았습니다.
120볼트로 올려서 공급 전압이 좀 올라가도 상관 없습니다
파워 앰프 좌측이 옵셋 & 바이어스가 걸리지 않습니다.
이 앰프는 기판이 좁은 공간에 세워져 있는 구조라서 장착한 상태에서
각 회로 전압을 측정할수가 없습니다.
분해해서 미작동 상태에서 문제를 찾을수 밖에 없습니다.
입고 주실때에 파워 tr 교채를 말씀 주셨습니다만 파워 tr들은 다행히 떼서 측정해보니 모두 멀쩡합니다.
모두 출고시 tr입니다.
분해한 상태에서 tr & 부품들을 점검해보니 얼핏 모두 정상입니다.반쯤 나갔어도 이같은 경우가 흔합니다.
가장 빠르고 정확한 것은 작동 상태에서 회로 점검을 하는 것입니다.
처음에 예측해서 교환& 장착을 몇번 허탕을 치고 난감하다가
사진처럼 전원선등을 별도 연결 작동해서 원인을 찾았습니다.

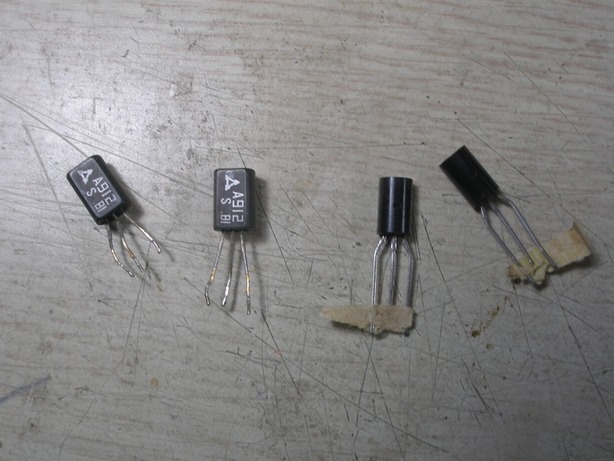

초단 차동 회로 tr인데 처음에 헛짚어서 교환을 했습니다만 기기 상태를 보건데
어차피 이 tr들은 교환해주는 것이 좋습니다.잘 나가고 불량율이 많습니다.
전류 증폭율을 실측 선별한 tr들로 교환 & 열결합 해놓았습니다.
불량 원인은 좌측 tr입니다.똑같은 tr이 없기 때문에 좌우 동시에 교환을 했습니다.
교환한 tr은 이 다음에 출시된 같은 용도의 tr로 더 고성능 입니다.
2330은 이 tr이 npn & pnp 푸시풀 & 컴플리멘터리 구성이 아니여서
pnp만 맞추어 교환해주면 됩니다.
수축 튜브로 열결합 해놓았습니다.
그외 전해 컨덴서류 모두 교환.오디오용 전해 & 삼화 105도급 사용.
파워 앰프 기판 모두 재납땜 & 세척.
그외 그전에 컨트롤류들에 사진처럼 알수없는 파란 것이 뿌려져 있습니다.
사진은 입력 셀렉터 입니다.이것은 세척제를 흘려도 제거되지 않네요.
그외 모든 컨트롤류들에 이 파란 것들이 많이 뿌려져 있습니다.
놀라운 것은 푸시 스윗치들을 모두 구멍을 뚫어서 분사 해놓았네요.
이 물질은 점도가 높은 기름 성분입니다.기기 뒷면에 해외 수리점 스티커가 붙은 것 같습니다만
일본도 그렇고 해외에도 돌팔이가 쌨습니다.
이것은 세척할수가 없어서 그냥 세척제로 모든 컨트롤류 접점들을 누차 반복 세척해놓았습니다.
접점 문제는 다행히 없습니다.
프리 앰프 기판 전해 컨덴서류 모두 교환.입력 커플링은 필름 사용.그외 오디오용 전해 & 삼화 105도급 사용.
*님께서 제작하신 램프로 휴즈를 좌우 구멍까지 뚫으시고
고휘도 led와 전류 조정 저항을 내장시킨 램프입니다.
무려 47개나 보내주셨는데 소비자가 개당 3천원 말씀주셔서 구구단이 철렁 했습니다.
램프가 탈거된채로 입고되었는데 이 기기 경우는 램프용 휴즈가 없이
전원 트렌스에서 직결됩니다.다른 2330은 기기 밑면에 전구용 휴즈가 따로 있는데
120볼트용은 직결되는 것 같습니다.이 말씀을 드리는 것은 전구가 탈거한 상태로
램프 기판이 덜렁거리는데 휴즈가 없기 때문에 혹 숏트가 될 경우 트렌스 램프용 탭이 타서 못쓰게 될수 있습니다.
가끔 이같은 상대로 입고되는 경우가 있답니다.
스테레오 전구 교환.
튜너 바리콘 세척.바리콘이 쩔어 있습니다.
정확한 튜닝 미터 동조 지점.튜닝 미터마다 오차가 있어서 아나로그 튜너들은
사진을 올려드리고 있습니다.시그널 미터와 상관없이 늘 이 위치에 튜닝하세요.
전면 패널 고정용 너트 2개중 좌측 1개인데 기기 쪽 탭이 좋지 않습니다.
빼기는 했습니다만 조여지질 않습니다.그냥 살짝 걸쳐만 놓았사오니 참고되세요.
좌우 상하 작은 볼트 4개가 있어서 전면 패널이 덜렁거리지는 않습니다.

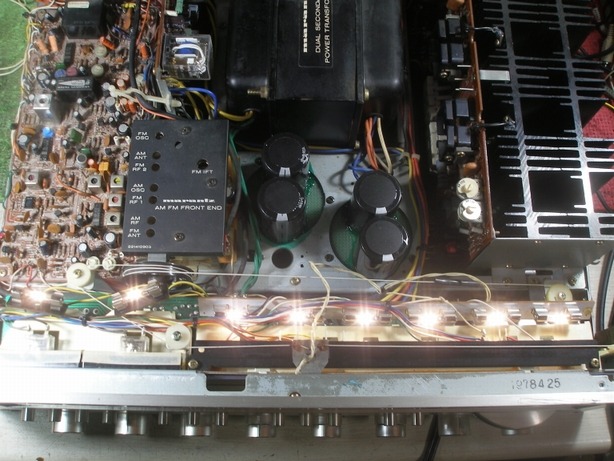

작업 완료 & 장시간 테스트 완료.
*작업 내역
*튜너부.
-바리콘 세척.
-튜닝 눈금 좌우 폭 초기화.
-하이 밴드 108mhz & 로우 밴드 88 mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-하이 & 로우 밴드 주파수 표기 편차 최소화.
-검파 코일,튜닝 센터 정밀 최적화.기판 밑쪽 작업이 지원이 안되는 구조라서
상부 코일을 빼내고 빼낸 값을 고려해서 하부 코일을 조정후 상부 코일 장착,
하부 코일 조정 후 상부 코일 조정에서 최적 상부 코일 값 도달후에 앞서 조정한
하부 코일 값이 틀어지기 때문에 상부 코일 빼고 다시 하부 코일 조정,등을 누차 반복해야 합니다.
-스테레오 디스토션 1khz 0.18% 까지 얻음(우채널 0.16%,나쁜 쪽 데이터 사용)
-스테레오 분리도 1khz 50.6db 까지 얻음.(좌우 채널중 나쁜 쪽 데이터에 trade off 함)
-2330은 좌우 출력 전압 조정이 지원되는데 좌우 출력 전압 편차 0.0db로 조정.
-그외 모든 코일 & mpx v.c.o 정밀 최적화.
*전원부
-파워 앰프 컨덴서 4개 기판 작업 교환.
& 고역 임피던스 보상용 4.7uf 대용량 필름 컨덴서 장착.
-튜너 & 포노 & 프리 앰프 전원 회로 전해 컨덴서류 모두 교환.삼화 105도급 사용.
-릴레이 교환 & 릴레이 공급 전압 변경.
-전원 회로 기판 모두 재납땜 & 세척.
*파워 앰프부
-tr 6개 교환.차동 회로 tr 4개 전류 증폭율 실측 선별한 tr로 교환.
-전해 컨덴서류 모두 교환.오디오용 전해 사용.
-파워 앰프 기판 모두 재납땜 & 세척.
-웜업후 옵셋 전압 & 바이어스 조정.
*프리 앰프부
-전해 컨덴서류 모두 교환.입력 커플링은 필름 사용 & 오디오용 전해 & 삼화 105급 사용.
*그외
-조명 전구 led로 8개 교환.스테레오 램프 교환.
-컨트롤류 모두 세척.
-스케일창 내부 청소.
이 정도 작업은 해야 쓰실만 할겁니다.
