스트라우트 앰프 4160 (2011년 8월 오버홀)

오버홀 작업으로 입고주셨습니다.

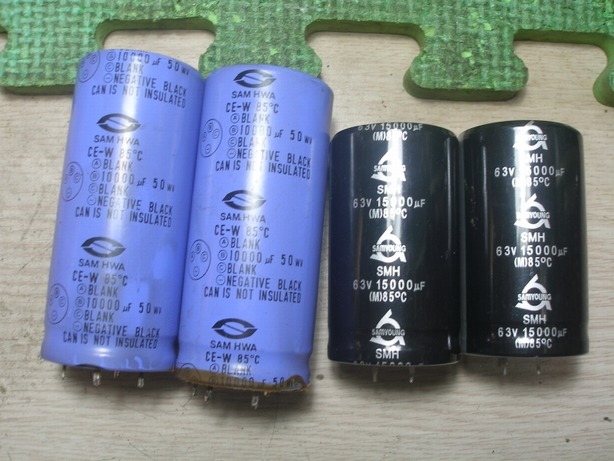

파워 앰프 컨덴서 10,000uf에서 15,000uf로 증량 교환.

고주파 임피던스 보상용 필름 장착.













휴즈 3개 교환.스피커 휴즈 2개는 납땜형이라서 그냥 두었습니다.











mm & mc 포노 앰프,전원단,보호 회로 전해 컨덴서류 모두 교환.

오디오용 전해,삼화 105도급 사용.포노단 오디오용 전해,필름 사용.











포노 앰프는 우측 fet 불량으로 고장 상태입니다.

fet 좌우 모두 교환.









마이크 앰프는 제거했습니다.

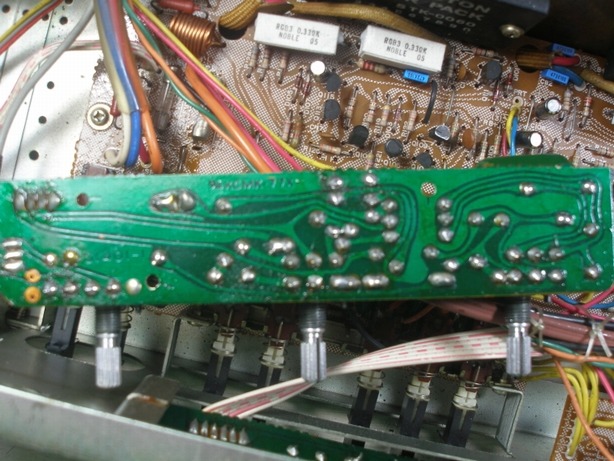

톤 컨트롤 기판 전해 컨덴서 교환 & 기판 재납땜.

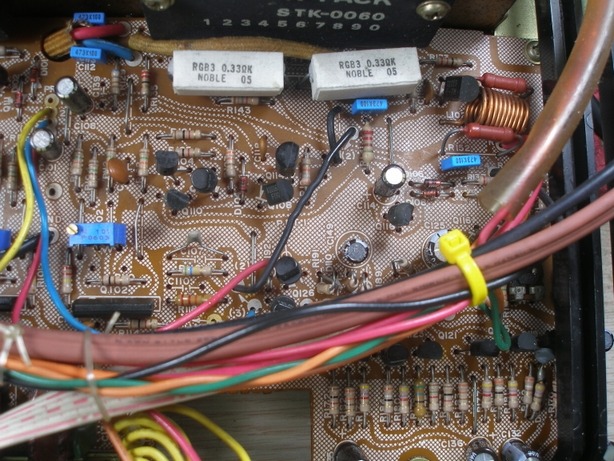

파워 앰프 전해 컨덴서류 오디오용 전해,일부 필름으로 교환.

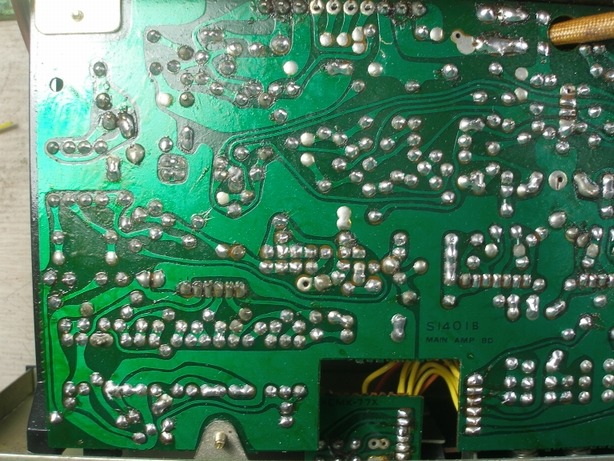

기판 모두 재납땜.











1khz 왜율 0.002% 이하 저왜율 시그널 입력,

유사 부하 8옴,1watt 출력시 디스토션 약 0.011-0.013% 전후 나옵니다.











양채널 동시 구동,1khz 에서 최고 실효 출력 약 72watt 전후 나옵니다.











최고 출력 근처 왜율 1khz 0.02% 전후 나옵니다.











뒷면 단자는 대충 샌드페이퍼로 닦아 놓았습니다.

그외 컨트롤류 모두 세척.

작업비는 12만원 청구드립니다.

같이 맡겨주신 1109 튜너 작업보고는 곧 이어서 올려드리겠습니다.

좋은 하루되세요.
