금성 앰프 GSA8080 & GST8080 (2009년 4월 일반)

오래전 졸업 선물로 받으셔서 계속 애장하시려는 기기로 맡겨주셨습니다.

큰 고장은 없고 말씀주신 증세는 스피커 릴레이 접점&컨트롤류 잡음등 간단한 문제입니다.



단지 벨런스 오차가 좀 있는데 볼륨 가변 저항 오차 문제로 시중에서 구할수 없는 것이라

감수하고 사용하세요.이처럼 생긴 가변 저항은 오차가 커서 열개를 사도 거의 비슷합니다.



출고시부터 아마 벨런스가 그랬을겁니다.앰프들 볼륨은 오차가 10%가 넘기 때문에

고급 가변 저항이 아니면 이런 증세가 흔합니다.

뽑기 운에 따라서 덜한 것은 있지요.











이른바 오버홀 작업이란 것은 중단했고 추가로 사야할 부품이 많은데

제가 요즘 형편이 부품살 여력이 않되고등 오버홀 작업은 공지로 올려드리고 중단했습니다.



이 앰프는 제조 시기가 25년쯤된 앰프인데 비교적 열이 많이 나서

기판 냉납이 심한 편입니다.모든 기판을 재납땜해드리기엔 역부족이라서 비용,시간을 절충해서

좌 채널 파워 앰프 30% 정도,우채널 파워 앰프(사진의 것) 80% 정도,

전원 기판은 전부 재납땜 해드렸습니다.











1khz 시그널 입력 좌우 채널 파형.

우측 채널이 가변 저항 오차로 밸런스가 더 큽니다.











2채널 밀리볼트 미터 출력 전압.

그러나 볼륨이 커지면 거의 같습니다.













밸런스가 대략 맞는 밸런스 위치.

대략 볼륨 10시 방향까지 이것이 맞고 그 이상은 차츰 같아집니다.











볼륨 샤프트가 반달형으로 시중에서 구할수 없는 타입입니다.

그외 렐레이 2개 교환해드렸고 모든 컨트롤류 세척해드렸습니다.

파워 앰프 옵셋 전압&바이어스 재조정.

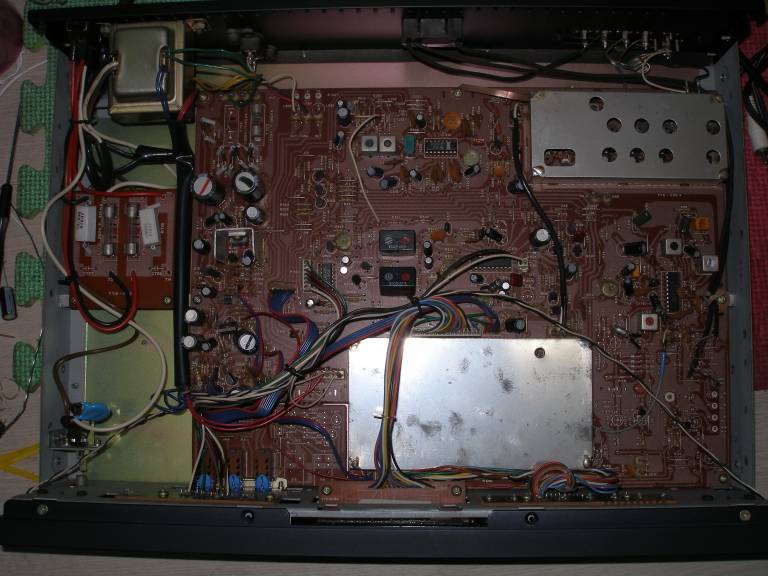

4단 rf 밴드 필터(안테나 1개+rf 밴드 필터3개),

프론트엔드에 듀얼게이트 mos fet 3개 채용.외국 중급기들보다 회로사양&옵션이 좋은 튜너입니다.

고장 증세 모두 복구되었습니다.



8080 튜너 작업 내역.

-하이 밴드 107.9mhz & 로우 밴드 87.9mhz & 센터 밴드 98.5mhz 설정& rf 게인 동일.

-검파단&mpx v.c.o 정밀 최적화.

-스테레오 디스토션 1khz 0.29% 까지 얻음

-스테레오 분리도 1khz 39db 까지 얻음.



기기는 어제 오후에 발송드렸습니다.

택배에 전화하자마자 근방에 있다고 바로 와서 급히 포장해서 보내드렸습니다.

완충재로 화장지 롤을 동봉하셨는데 1개 빠짐없이 모두 같이 보내드렸습니다.



그외 말씀주신 연결법은 댓글로 올려드리겠습니다.

요즘 올리는 글이 자주 끊어져 짤막 수정을 반복해서 올리고 있습니다.



작업비는 앰프 5만원,튜너 4만원 토탈 9만원 입니다.

사용해보시고 혹 불편하신 점 있으시면 글 올려주세요.좋은 하루되세요^^
