테크닉스 리시버 SA2000 (2018년 12월 일반)

예전에 살펴드린 기기인데 전구들이 다 나갔네요.











이 기기는 전구 전압이 6볼트인데 제가 사용한 전구도 6볼트용인데

수명이 짧고 내구성이 좋지 않은 것 같습니다.



전원트렌스,가정마다 전원 전압 오차로 전구 전압이 7볼트 전후 나올수도 있지만

이 기기는 전구 전압을 측정해보면 6볼트 입니다.











똑같은 것으로 교환해봤는데 밝지만 예감이 얼마 안갈것 같습니다.

이 전구는 6.3볼트 150ma로 1왓트 전구로 밝은 전구인데 그만큼 내구성이 안되면

수명이 짧아집니다.











밝기를 줄이면 수명이 늘어나는데 시멘트 저항을 충분한 용량이지만

발열 분산을 위해 세시에 에폭시로 잡착해서 달았습니다.











밝기를 조금 줄였지만 밝은 편인데 이 기기는 조명 구조가 아크릴식이 아니고

전면 스케일 창이 불투명에 윗족 작은 틈으로 불빛이 스미는 식이여서 너무 어둡습니다.



테크닉스 전통이 조명들이 어둡습니다.











그외 컨트롤류 점점 문제가 있어서 모두 재세척 했습니다.

이번에는 세척 주기가 길게끔 4가지 용제로 세척했는데



컨트롤류 접점들은 아무리 잘 세척을 해도 길어야 1년 전후이면 접점 문제는

반드시 또 생깁니다.가끔 모든 컨트롤류들을 부드럽게 움직여주시면 훨씬 오래갑니다.













일반 작업으로 해드린 기기인데 작업 사양이 레스터레이션에 가깝네요.











재입고 주신 김에 그전에 교환치 않았던 fm 쪽 반고정 저항 모두 교환.











검파 코일 분해 수리.

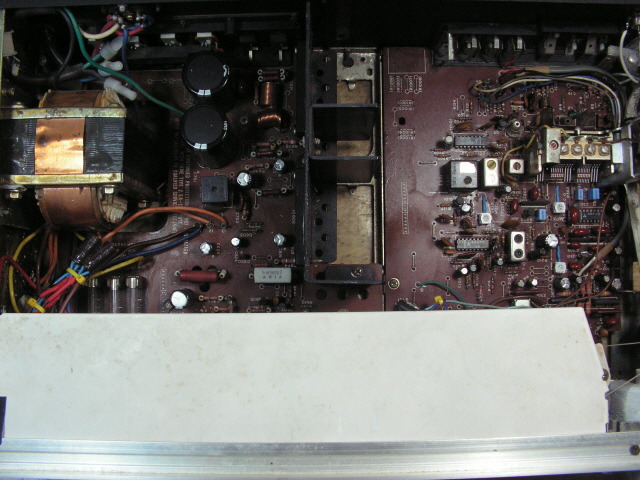

일부만 재납땜 해드렸었는데  기판 모두 재납땜 & 세척.











if 리미터 앰프 포화 이하 시그널 입력에서 신호 상하 진폭 왜율로 튜닝 센터 최적화.











이 튜너는 mpx 출력단 로우 페스 필터가 코일식이 아니여서

사진처럼 출력 신호에 스테레오 분리용 19,38khz 잔류가 많아서 왜율이 좀 높습니다.











정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

예전에도 올려드렸습니다만 늘 이 지점에 튜닝하세요.











미터 쪽 조명은 아래쪽 투명인 부분으로 빛이 흘러들어가는 식입니다.











아무래도 조명이 너무 어두워서 다시 걷어내고 led로 바꾸었습니다.











led로 바꾸려면 전원 전압을 배전압 정류로 해서 전압을 올려주어야 밝은데

이 작업이 귀찮습니다.











조명 구조가 매우 밝아야 효과가 그나마 있을지 싶어서 밝게 두줄을 달았습니다만

달아보니 별 차이가 없습니다.











미터 쪽은 따로 녹색 led를 직접 붙혔습니다.

녹색을 달아서 후환이 없던 적이 없습니다만 다시 떼어낸분도 계십니다만

이 기기는 조명 구조가 그냥 황색으로 하면 별로에 미터도 밋밋합니다.











밝기 차이가 없고 전류 소모만 커서 떼어내고 그냥 한줄로 틈새 가까이 덕지덕지 붙혔습니다.

튜닝 줄이 가까워 최대로 가깝게한 위치입니다.













스피커 메인 단자 우측 - 단자 쪽이 당기면 빠지는데 조여지기는 해서 잘 달래서 사용하세요.











*그외 작업 내역.

튜너 부분 모두 재세팅 했습니다.

-로우 하이엔드,rf 트레킹 90-106mhz,데이터 주파수 96mhz 사용.

-스테레오 왜율 1khz 1.8-2% 이하까지 얻음.

-스테레오 분리도 1khz 좌우 33db 이상.나쁜 쪽에 주고 받음.



이 기기는 작지만 디자인이 상당히 이쁘고 쓸만한 기기입니다.

파나소닉의 테크닉스는 오디오 역사에서도 스피커,앰프,튜너,데크에

최초 신기술을 많이 개발했던 메이커입니다.



턴테이블 다이렉트 드라이브,데크 3해드,오토 리버스등도

테크닉스가 최초로 만든 방식입니다.



국내는 빈티지도 비싸고 최고급기만 찾는 분이 많습니다만

아래 기기들도 기기마다 특징이 재미있고 쓸만한 기기들이 많습니다.



특히 라디오 방송 듣는데는 이런 기기만한게 없습니다.
