인켈 프리 앰프 PD2100 & 1312T (2009년 4월 일반)

가져오신 모터 볼륨이 맞지 않아서 기판 수정해서 장착 해드렸습니다.











총 3련인데 2련은 볼륨용,앞쪽 가변 저항은 볼륨 위치 표시용 led용 가변 저항입니다.

기존 것과 저항값이 조금 달라서 볼륨 위치,led 켜지는 것이 그전보다 조금 늦습니다.

볼륨 다운 작동시에 약간 모터 소음이 있네요.

그리고 볼륨 최대 위치 근방에서 내부 기어박스 회전이 약간 헛돕니다.

그렇지만 작동은 잘 합니다.

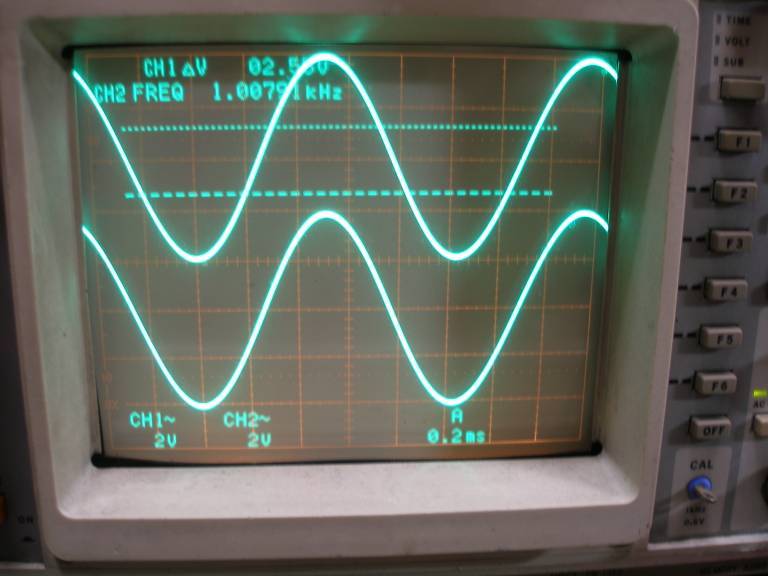

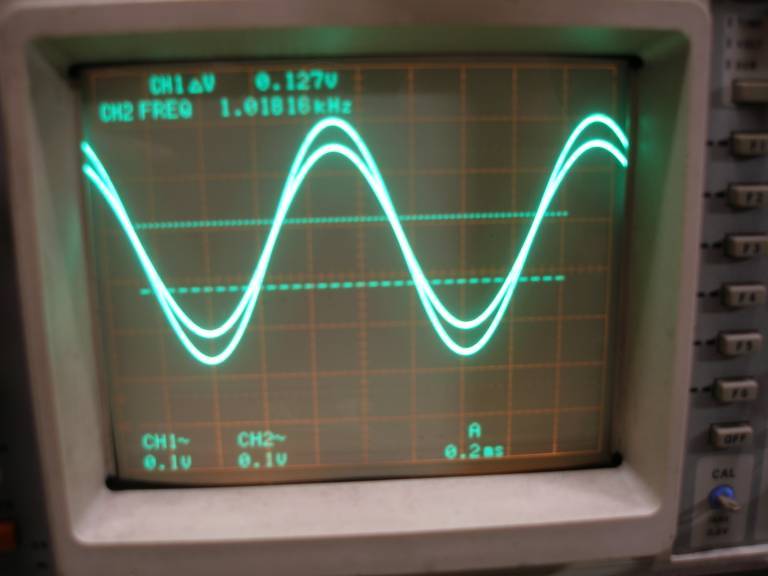

사진은 1khz 신호 입력&좌우 채널 전압 값.

그전 볼륨보다 벨런스가 좋습니다만 오차가 좀 있네요.

모터 드라이브 볼륨은 내부 카본 필름 지름이 작아서 오차가 큰 소형에

대부분 이 정도 오차는 흔합니다.











좌측 채널이 최소-중간 사이에서 조금 출력이 높습니다.













고음량 영역은 밸런스가 괜찮습니다.











2100 톤 컨트롤 방식은 a커브 가변 저항과 반대 커브인 c커브 가변 저항을 사용하는

직렬 nfb 방식으로 가장 많이 쓰는 병렬 nfb 방식인 bax형보다 nfb를 많이 걸수 있어서

왜율,잡음 특성이 좋습니다.



반면 a,c 커브는 가변 저항 필름이 길이에 따른 등간격이 아니고

청감 특성인 로그 스케일로 저항값을 만들어야 해서 정밀하게 만들기 어렵고

회전 오차가 큰 단점이 있습니다.

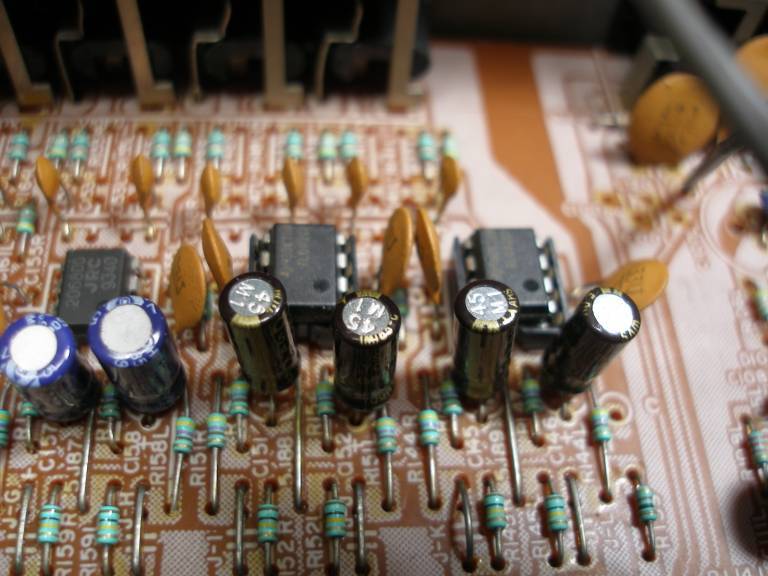

출력,nfb 케페시터들이 무극성인데 출력단 전위가 0볼트여서 무극성을 사용해야 합니다.

또 출력 임피던스가 낮아서 출력 커플링 용량은 충방전에 따른 악영향이 없다면

용량이 클수록 좋습니다.

용량을 모두 늘려 장착을 해드렸습니다

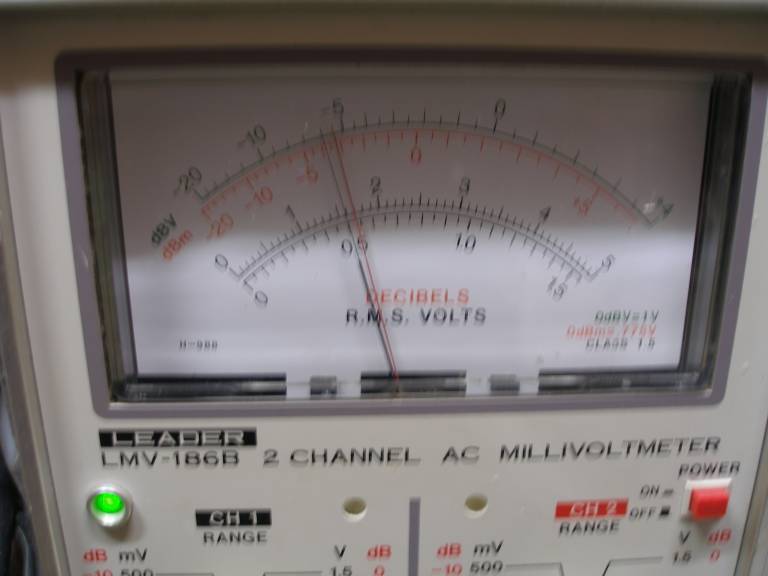

앞서 pd2100의 주파수 특성 측정치를 올려드렸습니다만

수정을 말씀주셔서 최대한 절충해서 수정해드렸습니다.

데이터를 측정,수정 한것이라서 음역대가 일반 2100과는 다릅니다.



톤 컨트롤 0위치에서 저역대는 그냥 두고 고역대가 주저 앉는 것만 수정해드렸습니다.

10khz 까지는 거의 플랫하게 주저앉은 것을 보상을 하고그 이상은 +2db 전후 더 부스트되는데

10khz 이상 고역은 상승감이 작지만 선명하게 들립니다.











밸런스 불량,비디오 입력 단자 충격 잡음으로 같이 맡겨주신 1312t 프리 앰프입니다.











볼륨 오차로 밸런스 오차가 조금 큰편인데 플렛 앰프용 볼륨까지 4련형 볼륨이라서

구할수 없는 볼륨이여서 밸런스 컨트롤로 보정하셔서 사용하세요.











비디오 단자 충격음은,기판 접지 프린트 패턴이 타서 끊어져 그런 것입니다.

그전에 무엇을 연결했는지 얇은 프린트 패턴이 과전류로 타서 끊어졌네요.

그외 cd& 튜너 입력 버퍼 앰프는 fet 입력단 구성의 tl082로 교환해드렸습니다.



이 앰프들은 유니티 게인 앰프라고 해서 증폭도는 1배,임피던스 매칭용 입니다.

1312는 고급 구성으로 모든 입력 계통에 별도 op amp ic 버퍼를 사용합니다.



1312도 주파수 특성 측정을 해보니 아주 훌륭해서 표준 앰프로도 사용이 가능한 앰프입니다.

그러나 재미있게도 다이렉트 선택에서는 오히려 16khz 이상에서는 주파수 특상이 내려가고

톤 컨트롤 앰프 선택에서는 (톤 컨트롤은 위치 모두 0) 30khz까지도

-0.2db 이내로 아주 플랫합니다.



저역 역시 플랫합니다.세간에 알려진 저역이 퍼진다는  일부 소문은 잘못된 내용 같습니다.

각설드리고,그외 모든 컨트롤류 세척해드렸습니다.



작업비는 작업량이 좀 되어서 토탈 12만원 입니다.



내일 이후 편하신 시간에 들려주세요.

좋은 하루되세요^^
