마란츠 리시버 2252 (2011년 12월 일반)

멀리 제주에서 한쪽 채널 불량등으로 보내 주셨습니다.

2252는 파워 앰프&전원 기판 때문에 마란츠 리시버중에서 작업이 까다롭습니다.











파워 앰프 & 전원 기판 작업 전후 사진입니다.

일부 이상있는 소자외에 분해가 어려운 기기라서 작업하는 김에

걱정되는 부분들은 모두 교환했습니다.













볼륨 노브가 빠지질 않아서 더 이상 무리하게 빼려다가 볼륨이 파손될수 있을것 같아서

전면 패널 탈거를 중단할까도 했는데 결국 뺐습니다.사진처럼 그전에 볼륨 샤프트 쪽 한쪽이 부러져서

접착을 해놓은 흔적이 있는데 에폭시류로 접착을 해놓아서 각종 용제를 흘려도 빠지질 않아서 애를 먹었습니다.

그외 노브류들도 에폭시로 고정해놓았던 것 같네요.



작업 후 다시 조립은 했습니다만 볼륨,밸런스 노브는 좀 편심해서 회전합니다.













파워 앰프 쪽에서 사진처럼 발진이 나는데 우측 채널이 더 심합니다.

사진 위에서 첫번째,두번째는 작업 전 파형으로 발진& 찌그러짐이 납니다.

아래 사진은 작업 후 파형으로 정상으로 되었습니다.

고물 스코프로 버티고 있어서 사진발이 고물입니다.

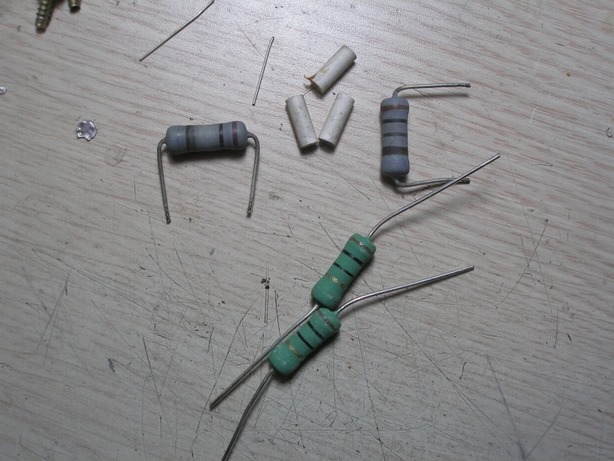

사진의 저항&컨덴서는 발진 방지 소자인데 그간 심한 발진으로 저항이 우측은 완전이 타서 오픈 상태이고

좌측은 저항 값이 높아져 효과가 없습니다.











파워 앰프 기판 작업을 하려면 스피커 파워 앰프 컨덴서,다이오드,기판 배선등을 잘라내고 해야 합니다.











발진 방지 회로 저항 교환.











우측 채널의 찌이 하는 험과 발진의 원인은 이 프라드라이버 tr 불량입니다.

10ma 전류에서 200mhz인 이 용도로는 역대 가장 고성능 tr로 좌우 모두 교환.











우측 고출력시 찌그러짐은 바이어스 컷 오프 -파형측 1개 불량.

동일한 작동 조건,밸런스를 위해  4개 모두 교환.











불량율 많은 초단 차동 회로 tr 4개를 작업한 김에 모두 교환했습니다.

hfe를 4개 선별해서 교환.











초단 차동 회로 tr은 온도 변화에 같은 조건이 되도록 열결합 해놓았습니다.











그외 전해 컨덴서 류 모두 교환.오디오용 전해,삼화 105도급,1개는 용랴잉 없어서 삼영 105도급으로 교환.

그외 저항 3개 교환.











릴레이 교환.











프리 앰프 전해 컨덴서류 모두 교환.

컨트롤류 분해 세척.프리 앰프 기판 모두 재납땜.











바리콘 세척.

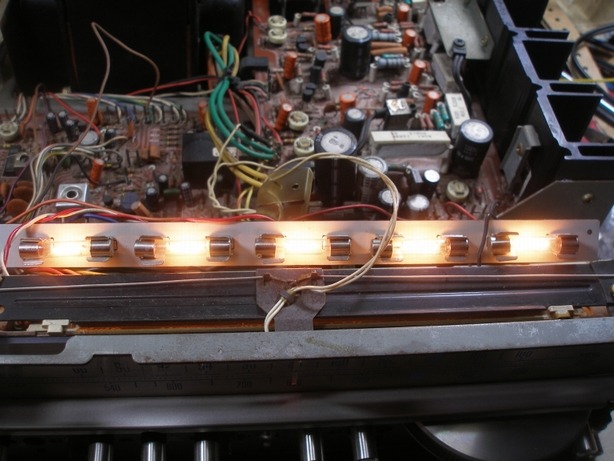

그외 말씀주신 전구류 교환.

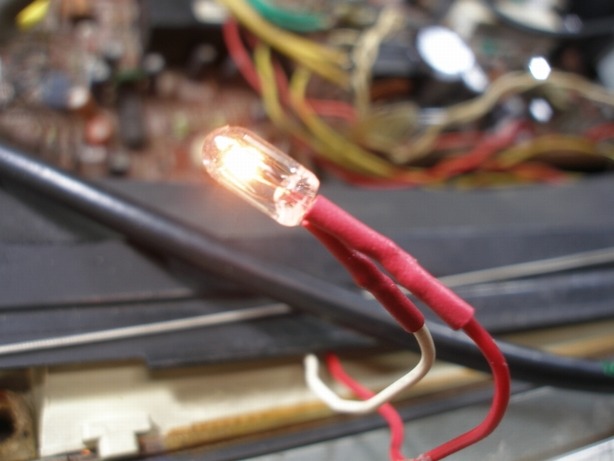

스테레오 램프 교환.









패널 물세척.









작업 완료.



*작업 내역

*튜너부

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-검파 코일,모노 thd 코일 정밀 최적화.

-스테레오 디스토션 1khz 0.21% 까지 얻음.

-스테레오 분리도 1khz 47db 까지 얻음.



*프리 앰프부

-전해 컨덴서류 모두 교환.오디오용 전해,삼화 105도급 사용.

-기판 모두 재납땜.

-컨트롤류 세척.



*파워 앰프 & 전원 기판

-tr 10개 교환.차동 회로 tr hfe 선별 교환.

-전해 컨덴서류 모두 교환.오디오용 전해,삼화 105도급 사용.

-저항 5개 교환.

-정전압 전원부 전해 컨덴서류 모두 교환.

-릴레이 교환.

-출력단 옵셋,바이어스 조정.



-그외 컨트롤류 모두 세척.

-스케일창 분해 청소.

-전면 패널,노브류 물 세척.



작업비는 16만원 청구 드립니다.

또 보내시려면 힘드실것 같아서 충분히 테스트 완료했습니다.

좋은 하루되세요.
