스트라우트 튜너 1109 (2020년 9월 모디)

앞서 4120 튜너 작업을 해드렸는데 같은 사양 작업으로 입고주셨습니다.

이 튜너는 오래전 작업해드린 튜너인데 아직 사용하시고 재입고 주시니



그때 생각에 부모님 생각에 눈물 났습니다...

그때는 작업 사양,비용이 낮았는데 그래도 당시에는 최고였습니다.



케페시터들도 최근에 사용하는 것으로 다시 교환해드렸습니다.

사진은 작업전 사진입니다.











안테나 단자를 75옴 커플링식으로 바꾸어 드렸습니다.

기존 단자들은 모두 삭제했사오니 새로 단 단자만 사용하세요.

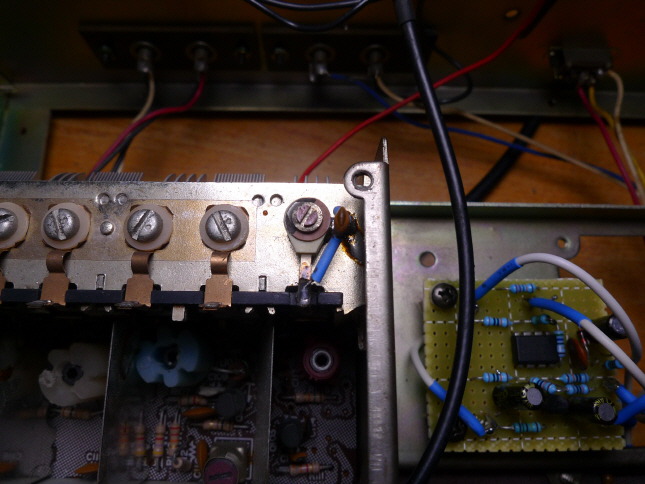

서보락을 달면 기존에 발진 회로 케페시터 용량을 바꾸어 주어야 합니다.

얼마전 *님께서 감사히 주신 n470 -용량 온도 보상형으로 바꾸었습니다.



그런데 앞서 작업한 7090과 코일 값이 달라서 조립후 다시 뜯기 힘들어서

바리콘 쪽에 온도 일정형 ch형 소용량을 추가했습니다.











4120 처럼 if 필터 앰프를 선형성이 좋은 차동 2단식으로 바꾸었습니다.

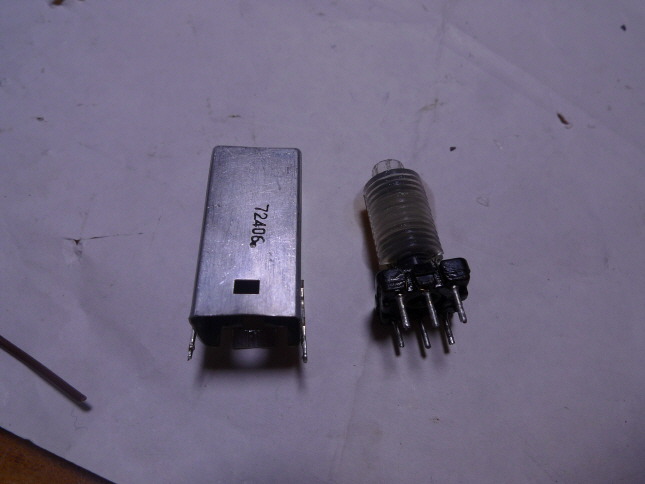

예전에 검파 코일은 수리 안되어 있어서 역시 -용량 온도 보상형을

기판 상하로 나누어 코일 곁에 가까이 달았습니다.











출력단 앰프 tr을 전류 증폭율 선별 tr로 교환.











튜닝 센터를 if  리미터 포화 이하 작은 신호에서 신호 상하 진폭으로 최적화.













스트라우트는 전구 외형이 교환이 애매한데 작은 전구를 2개식 달았습니다.

기존보다 조금 밝습니다.











작업하다가 숏트를 내먹어서 이 정전압 회로는 보호 회로가 없어서

잠깐 숏트로도 레귤레이터 tr이 내부 불량이 납니다.



기존에 소형 tr인데 넉넉한 용량으로 교환했습니다.

크기는 크지만 전류 증폭율은 기존 96배에서 백배 조금 넘는 정도로 조금 큽니다.













그외 모듈레이션 tr,반고정 저항 교환.

예전에 저가형으로 교환했던 반고정 저항도 교환.









*그외 작업 내역.

-로우,하이엔드,rf 트래킹 90-106mhz.낮고 높은 주파수 표기,감도 최적화.

-스테레오 왜율 1khz 좌우 0.12-0.13% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 46-47db 이상.나쁜 쪽에 주고 받음.

-스케일 창 청소.패널 노브에 왁스 발라 두었습니다.



서보락 스윗치는 뮤트 스윗치의 안쓰는 단자를 활용해서

뮤트 오프에서 서보락 오프,뮤트 온에서 서보락 온이 됩니다.
