인켈 튜너 CT7065 & 산수이 튜너 TU666 (2018년 12월 일반)

너무 오래 기다리시게 해드려 죄송합니다^^

기억이 좋지 않아서 인켈 튜너 7065인데 그전에 이 기기를 작업해드렸

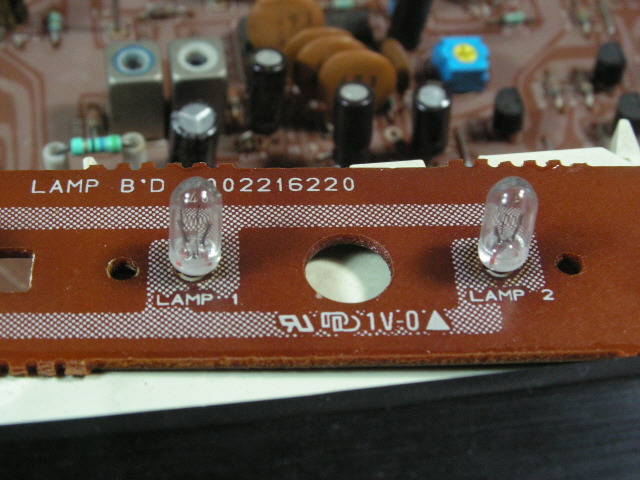

액정 조명 전구가 나갔는데 14볼트 전구로 교환해서

조금 어둡지만 수명은 길겁니다.











이 기기는 스테레오 분리도가 매우 잘 나오는 경우가 많은데

재세팅후 1khz 좌우 57db나 나옵니다.



이 정도는 제 시그널 장비 한계 영역으로

제가 꼽는 빅3 켄우드 917,엘02,텐드버그 3001과 비슷한 성능입니다.



이 튜너는 td2000과 회로가 거의 같은데 rf 사양은 오히려

td2000이 낫고 스테레오 분리를 하는 mpx ic,주변 회로도 td2000과 같습니다.



다른 점은 mpx ic 내부 출력 앰프 nfb가 td2000보다 조금 많은데

그외 if 회로 사양과 미세한 부품 특성으로 이런 차이가 나는것 같습니다.











*그외 작업 내역.

-로우,하이엔드 90-106mhz,데이터 주파수 96mhz 사용.

-스테레오 왜율 1khz 좌우 0.18% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 57db 이상.나쁜 쪽에 주고 받음.

한채널만으로는 60db가 넘습니다.



이 튜너는 겉은 언뜻 보급기 같아도 상당히 쓸만한 기종으로

튜닝도 10khz 단위가 지원되고 메모리 이름 기능,40국 메모리 지원등

고급기급 사양입니다.











같이 보내주신 산수이 튜너 666인데 777등 이 시리즈 튜너는

튜닝 창이 이뻐서 저도 예전부터 구해보려던 기기입니다.



그전 작업 이력은 조명 전구 4개,스테레오 램프 교환,

검파 코일 수리등이 되어 있습니다.



레스터레이션 작업에 가깝습니다만 비교적 간단한 편이여서

그냥 일반 작업 게시판에 올렸습니다.











조명 전구가 6볼트 팝업 소켓 타입인데 교환한지 얼마 안된 것 같고

이 전구는 제가 없어서 그냥 두었습니다.

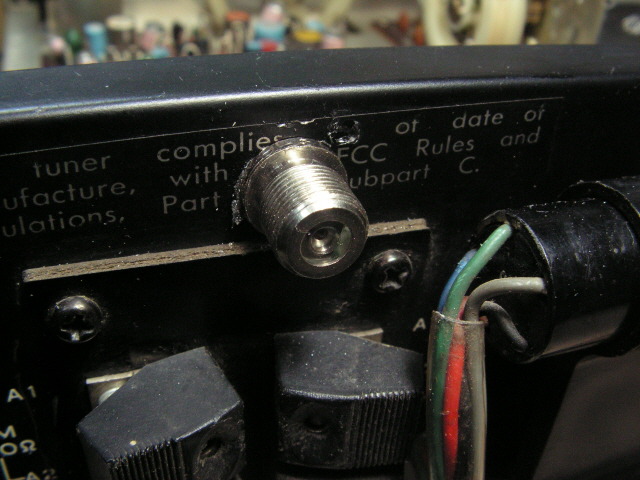

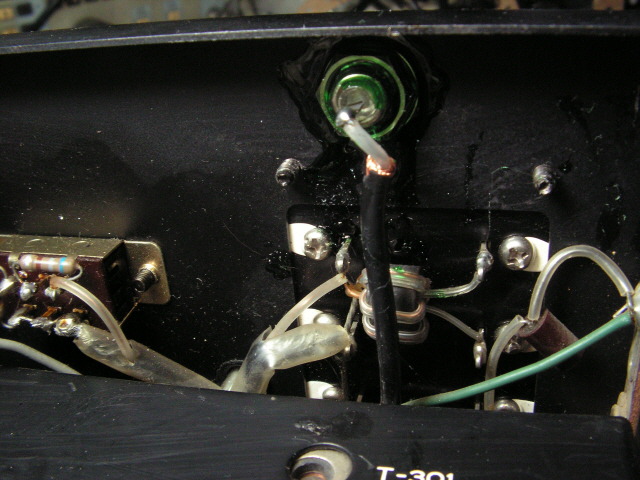

안테나 단자를 75옴 커플링식으로 교환.

300옴 단자,안테나 어테뉴에이터등은 악영향을 고려해 삭제했사오니

새로 단 단자만 사용하세요.











1차 정류 케페시터 용량이 330uf인데 1,000uf로 교환.

그외 리플 필터등 케페시터 2-5배이상 증량 교환.

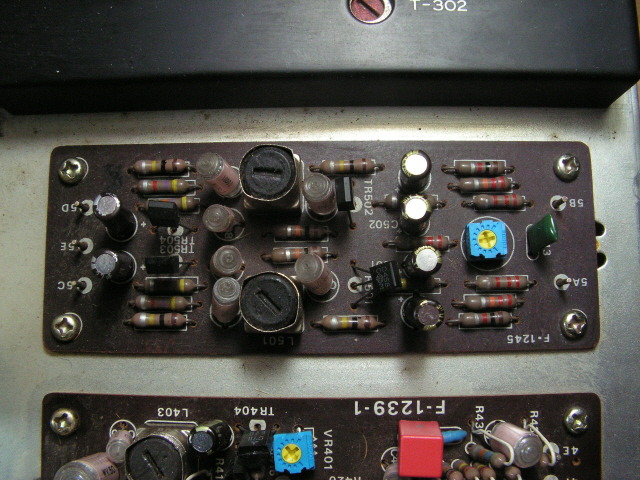

전원단 사양이 구식이여서 레귤레이터 tr을 달링턴 방식,

바이어스를 fet 정전류식으로 바꾸어서 리플을 0에 가깝게 했습니다.



달링턴 방식으로 바꾸어서 전압 강하가 생기는 것 보상+

제너 다이오드등 오차로 회로도 값보다 조금 전압이 떨어지는데

회로도 값에 맞추어 두었습니다.











이 기기는 70년대 중반 기기여서 사용된 저항 오차가 10% 입니다.

사진의 저항은 검파 회로 부하저항인데 세팅 중에 옵셋이 있어서

떼내고 조절식으로 바꾸어 튜닝 센터,옵셋을 자유롭게 조정하게끔 바꾸었습니다.











구식 튜너는 일손이 많이 드는데 필터 코일,시그널 코일들을

10.7mhz에 동조해주어야 합니다.



작업 전에는 많이 틀어져 있는데 저희 동네는 북한 방송 때문에

방해 전파를 쏴서 93.1,97,3 kbs는 코일식 if 필터 튜너는 수신이 어려운데

이 튜너는 방해 전파를 벗어나게 틀어져서 오히려 수신이 더 좋습니다.











mpx 출력 커플링 10배 증량 교환.

출력 임피던스로 저주파 컷오프 주파수만 고려하면

케페시터 임피던스가 주파수에 따라 협소해져 좋지 않습니다.



실제 방형파로 저주파 테스트를 해보면 크게 차이나서

컷오프 값 만으로 빠듯하게 용량 을 쓰는 것은 좋지 않습니다.



입력 커플링은 2배 증량 교환.

켄우드 917 경우 mpx 입출력 커플링이 무극성 470uf이나 됩니다.











그외 am 회로 제외하고 전해 케페시터,반고정 저항 모두 교환.











*그외 작업 내역.

-로우,하이엔드,rf 트레킹 90-106mhz,데이터 주파수 96mhz 사용.

작업 전에는 낮고 높은 주파수간 표기 차가 심했는데 거의 고루 잘 맞습니다.



-스테레오 왜율 1khz 좌우 0.34-0.42% 이하까지 얻음.

-스테레오 분리도 1khz 좌우 33db 이상.나쁜 쪽에 주고 받음.



시그널 미터 표기는 최대 입력에서 4.7 정도로 맞추었는데

미터 움직임이 좀 좋지 않아서 간혹 그 이하로 떨어지다가 돌아옵니다.

이런 미터들은 이런 경우가 제법 많습니다.



이번 인켈 리시버등 늘 감사히 살펴주셔서 감사합니다^^

좋은 연말되세요^^









*추가 글입니다!

기기는 발송드렸는데 작업 사진을 보니 전원단 기판 작업 미비가 있습니다.

리플 필터 케페시터 연결을 안했네요.



바이어스를 fet로 바꾸어서 없어도 리플 특성은 충분합니다만

전원 코드를 빼시고 기기 밑면 커버를 여신 후에

사진처럼 두곳을 적당한 선재로 납땜 연결 해주세요.



이채희님 diy 실력이 좋으셔서 가능하시리라 봅니다^^

작업이 미비해서 죄송합니다...
