마란츠 튜너 125 (2010년 10월 일반)

대부분 125가 그렇듯 손을 많이 탄 흔적이 있네요.

조명 케이스 쪽 볼트가 빠가 나서 열심히 풀어 내고 다른 것으로 채워 놓았습니다.











사진은 작업 전인데 작업 후 사진이 없네요.

말씀주신 셀렉터 전구 6개 교환.

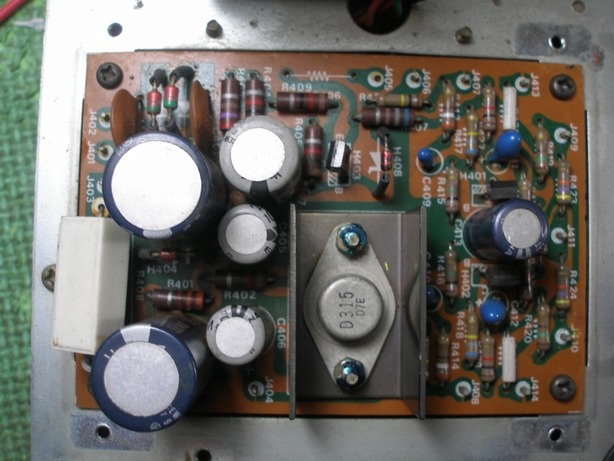

전원단 & 출력단 앰프 기판인데 전해 컨덴서는 모두 리캡해놓았습니다.

삼화 105도급 사용.











그외 서비스로 mpx 입력 측 커플링,검퍼 회로 출력 커플링만 오디오용 전해로 교환 해놓았습니다.











바리콘 재정렬.











125는 am & fm 바리콘이 분리식인데 주파수 밀린다고 fm 측 풀리만 돌려 놓아서

am 바리콘 플라스틱 기어가 중간에 걸려 갈려 있네요.

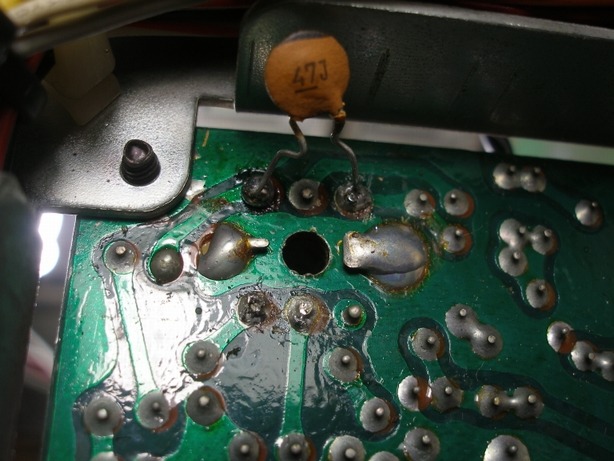

검파 코일이 틀어져 그전에 컨덴서를 달아 놓았는데 점프를 해놓았네요.











125 스케일창 스펀지들은 사진처럼 부서져서 창 내부에 계속 먼지가 붙습니다.











모두 털어내고 검은 종이를 붙혀놓았습니다.











정확한 튜닝 위치.125 튜너 단점은 if 필터가 선형성이 좋은 다단 코일식인데 밀봉식이여서

내부 코일이 틀어지면 조정,수리가 안됩니다.코일은 오래되면 용량 변화로 대부분 틀어지는데



if 동조 주파수 10.7mhz 중심점에서 벗어나서 다른 주파수에서 동조되면

검파 센터와 시그널 미터 표기가 틀어집니다.

시그널 미터 상관없이 튜닝 미터 이 지점에 튜닝하세요











반고정 저항 3개 교환.



* 작업 내역

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98mhz 설정 & rf 게인 동일.

-4단 rf 밴드 필터 최적화.

-검파 코일 복구.

-스테레오 디스토션 1khz 0.28% 까지 얻음.

-스테레오 분리도 40.9db 까지 얻음.

-돌비 25us 출력 전압 메뉴얼 값 580mv 설정 & 좌우 편차 0.0db.

-셀렉터 전구 6개 교환.

-전원단 컨덴서 리캡 & 일부 커플링 컨덴서 오디오용 전해로 교채.

-링줄 & 주파수 눈금 좌우 폭 재 설정.

-스케일 창 내부 청소.



편하신 시간에 들려주세요.

좋은 한주되세요.
