파이오니아 리시버 SX780 (2009년 3월 일반)

오래도록 사용하신다고 말씀주셔서 좀 더 살펴드렸습니다.











그전에 검파 코일이 공중부양 중인데 기판 구멍이 안맞아 그럽니다.

그래도 그전 작업자 분이 애쓰신 것 같습니다.

그러나 출고시에는 진폭 조정 코일이 있는 더블 코일이라서 싱글 코일만 달면

왜율 조정이 안되어서 왜율이 올라갑니다.

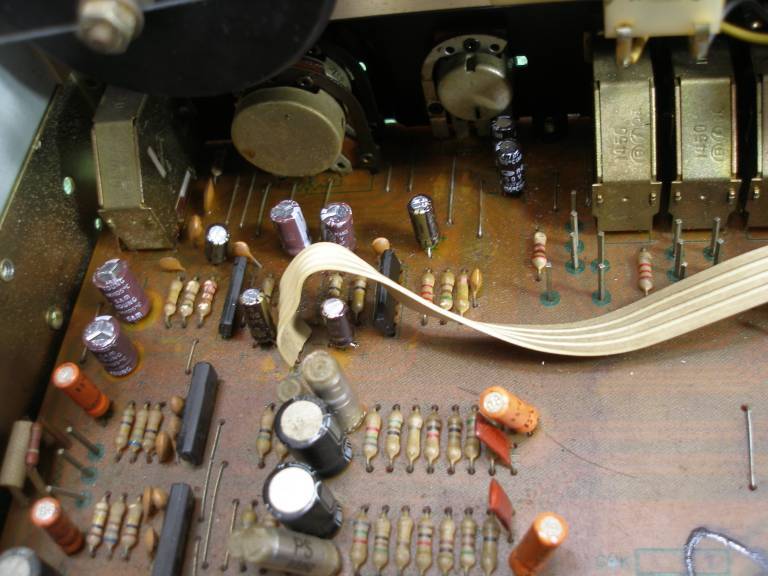

프리&파워 앰프&전원단 전해 컨덴서들을 리캡해드렸습니다.

커플링은 오디오용 전해,일부 필름 사용.











릴레이 탈거 세척.

그전에 세척이 되어 있네요.



튜너부 모두 정밀 세팅해드렸습니다.

하이밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

디텍더 코일 초정밀 최적화,mpx v.c.o 정밀 최적화.

스테레오 디스토션 1khz 5.3%

스테레오 분리도 1khz 34db



이 튜너는 출력단 로우 패스 필터가 코일 필터가 아니라 출력단 앰프에 정궤환을

거는 방식이여서 스테레오 부가 신호 잔류가 높아서 디스토션이 원래 높게 나옵니다.

게다가 검파 코일이 싱글 코일만 달려서 검파 출력이 너무 커서 그럽니다.



그러나 스테레오 부가 신호 잔류는 가청 주파수 대역 이상에 찌그러지는

신호가 아니여서 괜찮습니다.

감도 대폭 향상되었고 사용해보시면 만족하실겁니다.



그외 스케일창 세척해드렸구요,

컨트롤류 모두 세척.



작업비는 리시버 기본 점검 5만원+컨덴서 리캡 작업등 해서 토탈 7만원 입니다.

편하신 시간에 들려주세요.좋은 하루되세요^^
