인켈 튜너 1120 & 1220 & TD2000 (2006년 3월 일반)

소리나무님 맡기신 3대의 튜너 모두 완료되었습니다.

1120 이 튜너는 얼핏 저가형 같지만 내부 사양은 좋습니다.



프론트엔드는 신형 듀얼게이트 mos fet,

if ic는 la1266,스테레오 분리를 하는 멀티플렉스 ic는

td2000에도 사용되는 히타치 ha12016등 사양이 괜찮습니다.

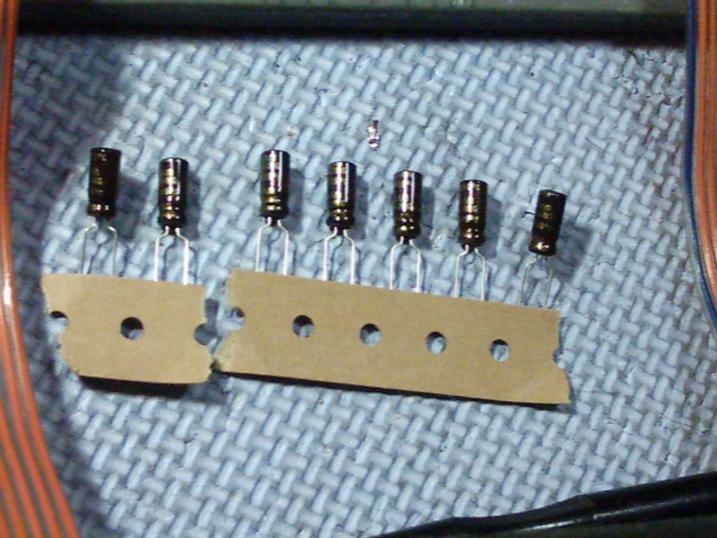

모두 재세팅 해드렸구요,커플링 컨덴서들은

오디오용 전해로 교채 해드렸습니다.



액정 램프 나간 것 교환해드렸습니다.











스테레오 분리도 약 40db 얻었습니다.











다음은 1220 입니다.이 튜너는 1221과 같은 것으로 인켈 1311 시리즈에

들어가는 튜너인데 mpx ic가 그시절 산요 고급 la3400이 들어갑니다.



고주파단,if단은 td 2000보다 조금 떨어지지만 mpx 사양은 td2000보다 좋습니다.











토탈 재세팅 해드렸고 커플링 컨덴서 2개 필름으로,

if out 커플링은 오디오 전용 전해로 교환해드렸습니다











디스토션 0.2%로 매우 좋습니다.











스테레오 분리도 역시 신형 mpx ic 답게 50db 가까이 얻을수 있었습니다.











td 2000인데 내외관 상태가 너무 안좋습니다.

상판엔 뒷패널등이 찌그러져 있고 작동 불능,수리 흔적이 있습니다.



모두 원상복구 해놓았습니다.

커플링들은 오디오 전용 전해로 모두 교환해드렸습니다.



그외 메모리 전지&홀더 작업 해드렸구요.

am까지 복구시켜 놨습니다.











디스토션 1khz 스테레오 0.6% 까지 얻었습니다.











스테레오 분리도 약 40db까지 얻었습니다.

그외 모두 재세팅 해드렸습니다.



작업비는 1120이 1만오천언,1220 2만 오천원,td2000 2만 오천원,

튜너 전 사용자분이 착불로 보내신 택배비 2건 9천원,

토탈 7만 4천원이 되네요^^



맘에 드실런지 모르겠습니다.시간 좋으실때 들려주시구요,

그럼 내일도 좋은 하루되세요^^
