온쿄 프리 앰프 P-309 (2010년 6월 오버홀)

오버홀 겸 입고주셨습니다.

포노 앰프가 출력단에 대전류를 흘리는 방식이여서 발열이 많아서

오랜 세월 열에 의한 손상이 많습니다.

주요 전해 컨덴서들 용량이 절반 정도 밖에 나오질 않습니다.



전원단 수리가 되어 있는데 전압이 + - 각 10볼트 정도 작게 나옵니다.

그전에 포노 앰프 측이 드라이버,파워 tr 모두 교환되어 있는데 드라이버 tr은

한쪽이 짝짝이로 교환되어 있습니다.



 *작업 내역

-튜너 단자 불량 복구.

-aux & 튜너 단자가 헐렁해서 옆에 잘 안쓰는 태입 2 단자를

aux 단자 측과 바꾸어 달아 놓았습니다.

-뒷면 단자 기판 2개 모두 재납땜.



-전해 컨덴서류 모두 교환.대부분 오디오용 전해,램프 회로등은 삼화 105도급 사용.



-바이어스,부하 저항,nfb등 주요 저항들 저잡음 오차 1% 메탈 필름 저항으로 교환.

포노 앰프 측은 저항들이 많이 그을려 있어서 상당수 1watt 급으로 교환.



-기판 전면 웨이팅 모니터 기판 제외하고 모두 재납땜.

-릴레이류 교환.

-포노 앰프 측은 세라믹 컨덴서들도 구이가 되어 있어서 모두 교환.

-그외 일부 스티롤로,반고정 저항 교환.

-포노 앰프 바이어스를 조절식으로 변경.



-포노 앰프 전원 + - 30볼트에서 40볼트로 복구.

-포노 앰프 파워 tr 이미터 저항등 그전 잘못된 수리 내역 모두 복구.

-포노 앰프 드라이버 tr,전원 tr 교환.



-컨트롤 전구류 모두 교환.3개는 led식로 교환.

-기판 상부에 wd40이 너무 많이 뿌려져 있어서 기판 상하 세척.

기판 프린트,부품 간에 용량들이 생겨서 고주파가 컷트될수 있습니다.



-주전원 평활 컨덴서 3,300uf에서 오디오용 전해 10,000uf로 대폭 증량.

내부에 정류 회로가 3계통,브릿지 다이오드도 3개 들어가는데

늘어난 컨덴서 용량으로 돌입 전류가 커지기 때문에 대용량으로 변경했습니다.

-정류 다이오드,서지 컷트 컨덴서 필름으로 교환.

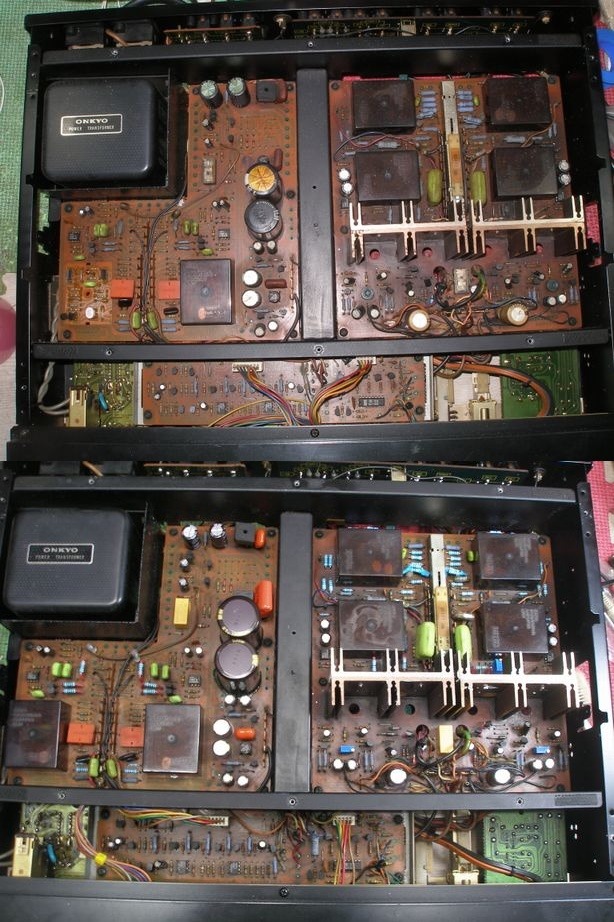

프리 & 포노 앰프 작업 전후.











프리 앰프 전원 기판 작업 전후.

컨덴서가 1개에 부가세 포함 15,000원 입니다.기판에 드릴링해서 장착.

신호 계통과 상관없는 램프 전원등은 삼화 105도급 사용.













판넬 내부 전구류가 거의 나갔는데 전구 부트가 경화되어서 부서져 못씁니다.

할수없이 글루건으로 고정하고 우측 포노 램프는 빛이 새서 격벽을 달아놓았습니다.

그외 아웃 신호 스윗치,톤 컨트롤 측은 열이 없고 오래 쓸수 있는 led 식으로 변경.

포노 측은 청색 컬러 필터가 있어서 어두워 그냥 일반 전구를 썼습니다.



톤 콘트롤 측은 가운데 0에서는 빛이 안나오고 증&감 위치에서 빛이 나오니 참고되시구요.

이 작업만 한나절을 했네요.











해드폰 앰프 작업 전후.

해드폰을 많이 쓰시는 것 같아서 출력 커플링은 저음 손실을 줄이기 위해서 1,000uf로

대폭 증량했습니다.병렬로 필름 추가.기판 재납땜.













뒷면 입력 단자.

aux& 튜너 단자가 좀 헐렁해서 많이 안쓰는 태입 2 단자와 바꾸어 달아놓았습니다.

사진에 없습니다만 출력 & 서보 단자 모두 재납땜.

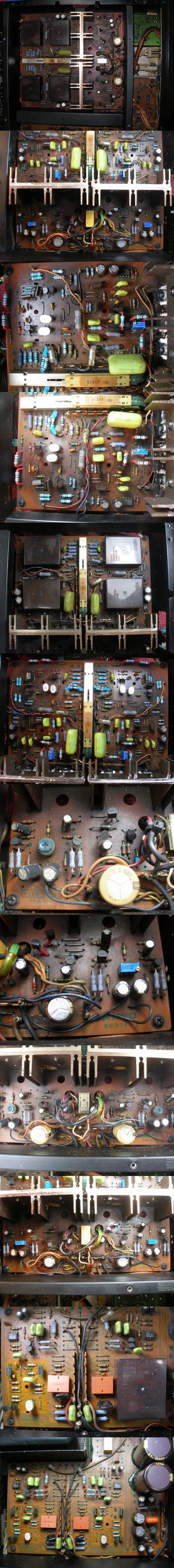

기판 모두 재납땜.인두가 들어가기 힘든 틈새도 모두 재납땜.

웨이팅 모니터 & 컨트롤 ic 측은 그냥 두었습니다.











그전에 교환된 tr 8개 교환.

포노 앰프 출력 tr도 교환되어 있는데 적당한 것이 없어서

그냥 히트 싱크 글리즈만 발라두었습니다.



그전에는 전원 전압이 낮고 바이어스가 작아서 거의 열이 안났습니다만

복구후 열이 웬만한 파워 앰프 정도 열이 많이 납니다.



지금이 정상이오니 가급적 기기 위에 다른 기기를 올려두지 마세요.

이처럼 출력단 전류를 많이 흘리는 것은 고주파일수록 nfb 회로의 임피던스는

작아져 출력단 전류가 부족해져서 고주파 왜율이 커지는 것을 배려한 것입니다.











포노 앰프 바이어스 조절식으로 변경.











이제 조용히 잘 나올겁니다.



이 앰프는 매우 고성능,귀한 기기이오니 방출치 마시고 잘 사용하세요.

기기는 1일에 발송드리겠습니다.

사용해보시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 하루되세요.
