인켈 파워 앰프 MD2200 (2013년 12월 일반)

릴레이 청소하시다가 릴레이 오작동으로 입고주셨습니다.











그전에 전원 커넥터 작업이 되어 있는데 휴즈가 덜렁거립니다.









접착해보았습니다만 되질 않아서 사진처럼이나마 해놓았습니다.











그전에 전류단 케페시터들이 교환되어 있습니다.

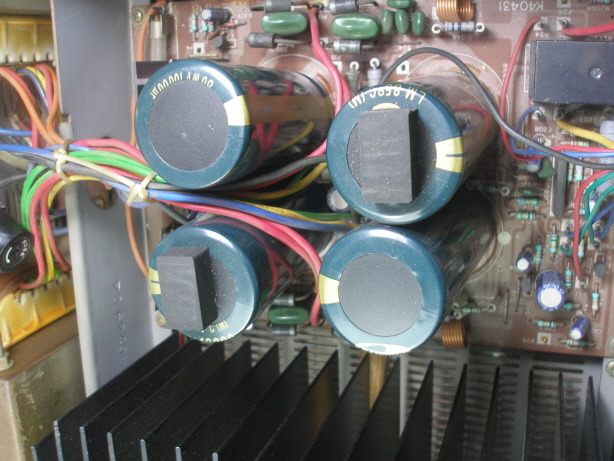

짐작컨데 원인은 사진처럼 케페시터 프린트 기판이 들떠서 한쪽 전원이

접불되면서 보호 회로 작동이 되면서 그랬던 것 같습니다.



케페시터 고정이 엉망인데 이처럼 하면 작동 불량외에 전원 임피던스 상승으로 좋지 않습니다.

그외 파워 fet는 입력 임피던스가 매우 높아서 충격 전압,외부 전파 잡음으로도 쉽게 나갈수 있습니다.

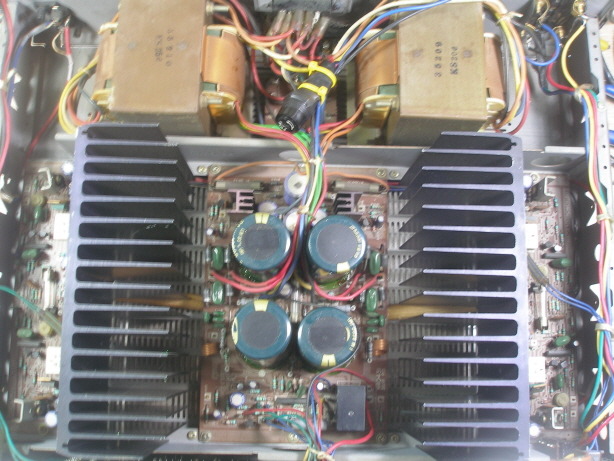

사진처럼 배선으로 단자 전채를 돌아 감싸서 재납땜 했습니다.











이쪽 납땜 & 프린트 디자인은 음질,성능에 큰 영향이 있습니다.

일부 고급기는 통 구리 철판을 쓰기도 합니다.











케페시터들을 프린트에 바짝 붙히고 접착 해놓았습니다.

케페시터 위에 붙혀진 스펀지 블록들은 탈거했는데 혹 앰프 위에

다른 기기를 올릴 경우 차라리 기기 커버 철판이 휘어지는 것이 낫습니다.











레벨 미터 표기가 오차가 있는데 구형은 내부 조정 지원이 없습니다.

그외 옵셋,바이어스 조정해놓았습니다.



2200 경우 초단 소자가 듀얼 fet 인데 온도 특성이 바이폴라 tr과는 달라서

온도에 따라 드리프트가 큰편입니다.



추운 곳이나 난방 전에 전원을 넣을 경우 내부 온도가 일정해지기 전에는

출력단에 직류가 나와서 약간 퍽 소리가 날수 있습니다.



상온 20도 전후로 맞추어 놓았습니다만 혹 참고되시구요,

그외 2200의 고질적인 문제인 스피커 셀렉터는 그냥 세척만 해놓았습니다.



점프하는 것이 음질상 좋습니다만 스피커 셀렉터 기능이 없어집니다.

그외 기존 작업된 스피커 단자가 세시에 무척 가까운데 좋지 않습니다.



이 2200은 특히 구형은 파워 fet를 구할수 없어서 나가면 폐기하거나

근래 fet를 유용하려면 바이어스 전압이 달라서 바이어스 회로를 변경해야 합니다.



방열판 고정도 2점 고정식이라서 신형 fet 유용이 어렵습니다.

각설드리고,



작업비는 4만원 입니다.잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

죄송합니다만 제가 메꿀 돈이 급해서 혹 선입금 주시면 대단히 감사하겠습니다.

좋은 연말연시되세요^^
