크릭 튜너 CAS3040 (2015년 10월 일반,모디)
앞서 쿼드 fm4 작업을 해드렸습니다만 비교시 좀 차이가 나셔서 스테레오 분리도,음질등으로 입고주셨습니다.
점검해보니 mpx ic가 나가서 신호가 찌그러지는데 국내에 부품이 없어서 해외 주문을 해야 합니다.
대행 업체에 주문하면 최소 10만원 이상 주문이여서 어렵고 이베이에서 파는 것은
직배송입니다만 1개에 만오천원 정도 합니다.
그리 좋은 ic도 아니라서 그냥 다른 ic를 유용했습니다.
이 튜너는 fm4처럼 튜닝이 가변 저항식이여서 튜닝이 쉽게 흔들려 afc 기능이 필수로 필요합니다.
출력 전압이 딘 단자 350mv,rca 100mv로 낮은 편인데 사람의 청감은 음량이 낮을수록 저역,고역이
작게 들려서 음질이 다르게 들릴수 있습니다.
작업후 출력 전압을 올리고 딘단자,rca 단자 출력을 같게 했사오니
rca 단자를 사용하세요.
출력 파형이 찌그러지는데 mpx ic 내부 앰프나 내부 전원 불량입니다.
이 튜너는 mpx 외에 rf,if 모두 문제가 있습니다.
사진은 if ic & 회로인데 출력 전압이 작은데 ic 데이터시트를 살펴보니
출력 전압이 작긴해도 튜닝이 벗어날때 전압이 출력되는 디튠,시그널 레벨 단자 전압이
나오질 않아서 rf 앰프,if ic 내부 앰프 불량일수 있습니다.
사진은 rf 프론트엔드 회로인데 실드 커버 납땜을 제거해야 점검할수 있습니다.
프론트엔드 회로가 간단히 ic 1개식인데 출력이 너무 작게 나와서 감도가 크게 떨어집니다.
if ic 내부 리미터 회로가 포화되지 않을 정도로 rf 출력이 너무 작은데
풀 ic 1개 방식이라서 열었다가 그냥 닫았습니다.
이 ic 역시 구할수 없습니다.
mpx ic는 별도로 기판을 짜서 이식했습니다.
사용한 ic는 la3410으로 기존 것보다 고성능 ic입니다.
그러나 rf,if 쪽이 좋지 않아서 출력 전압,왜율,스테레오 분리도가 제 성능이 안나옵니다.
인류 최초 최소형 딥타입 mpx 입니다.
기존에 if 필터가 세라믹 필터 4개식입니다만 if 게인이 너무 떨어지고
국내에서는 네로우 밴드형은 필요없고 세라믹 필터 4개는 음질상 좋지 않아서 3개로 줄였습니다.

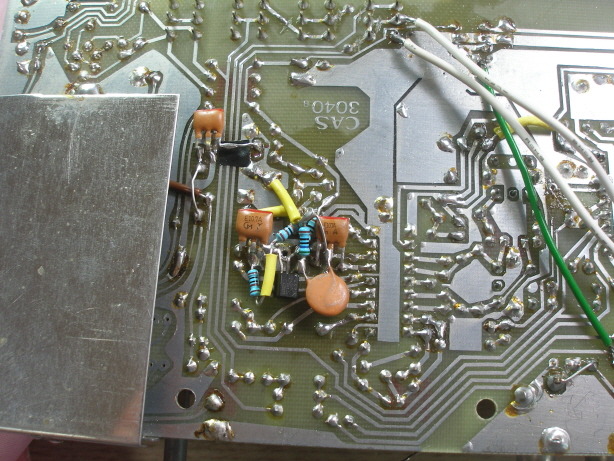

rf & if 게인이 너무 떨어져 if 앰프를 추가했습니다.
기판 밑 공간이 작아서 최대한 기판 밑에 달았습니다.
하이 브렌드 회로가 기존에 것과 달라서 별도로 달아주어야 합니다.
초고역형으로 달아서 스윗치 작동시 별 차이 없이 들릴수 있습니다만
잡음 많은 스테레오 방송을 찾으셔서 잘 들어보시면 차이가 있으실겁니다.
if 출력이 작아서 기존 & 새로 달은 mpx ic 모두 출력 전압을 300mv 이상 얻을수 없습니다.
기존에 출력단에 tr 1개 구성의 이미터 팔로워 버퍼가 달려 있는데 이것을 컬렉터 출력으로
변경해서 출력 전압을 올렸습니다.그에 따른 주변 저항 8개 교환.
*그외 작업 내역.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
감도는 대폭 올라가서 사용하시기 좋으실겁니다.
튜닝 후에는 늘 afc를 켜두시고 사용하세요.
-스테레오 왜율 1khz 좌우 0.63% 이하 까지 얻음.
-스테레오 분리도 1khz 좌우 30db 이상.나쁜 쪽에 주고 받음.
-전해 케페시터 모두 교환.삼영 nxb,오디오용 전해,일부 필름 사용.
뮤트 회로는 if ic 디튠 출력 불량으로 새로 설치가 안되오니 아쉽지만 그냥 사용하세요.
이 때문에 선국시 국간 잡음,팝음이 어쩔수없이 납니다
그러나 그외는 기존보다 사용하실만 할겁니다.
기기는 작지만 컷트 & 트라이가 많아서 이틀 넘게 작업을 했습니다.
잘 사용하시고 혹 문제있으면 말씀주세요.
좋은 주말되세요^^
