켄우드 앰프 KA8100 (2016년 6월 준오버홀)

오래 기다리시게 해드려 죄송합니다.^^

전원 안들어옴등으로 입고주셨는데 기억력이 형편없어서

기기를 열어보니 이 기기는 예전에 제가 작업해드렸던 기기이네요.













전원이 안들어 오는 것은 전원 스윗치 불량입니다.

스윗치 접점 손상일수 있지만 혹시 스파크 킬러용 세라믹 케피시터가 먼저 나가서

아크가 많이 튀어 그럴수도 있습니다.



다행이 2회로식 스윗치여서 옆의 안쓰는 단자가 있어서 그쪽으로 옮겼습니다.

스파크 킬러 달아두었습니다.











이 기기는 예전에 제가 살펴드린 기기인데 프리,파워 일부 전해 케페시터 교환,

기판 일부 재납땜등이 되어 있습니다.사용 부품을 보니 삼화 105도급 사용 때인데

5년 전후 쯤 일반 작업 옵션이였던 것 같습니다.











다시 입고 & 비용을 들이시는 김에 거의 레스터레이션에 가깝게 살펴드렸습니다.

이왕 비용,시간을 들이시는 김에 이편이 좋으실겁니다.



근래는 작업 옵션을 더 올려서 작업하고 있습니다.

이제는 시간이 더 흘러 불량율이 높은 프리,파워 소신호용 고전류 증폭율 tr들을

모두 교환했습니다.지금은 구할수 없는 그시절 오리지널 수퍼 로우 노이즈 tr들로 교환했습니다.











이 기기는 전면 컨트롤 기판,후면 포노 앰프 & 셀렉터 기판 탈거 작업이

비교적 일손이 많이 들어서 작업한 김에 모두 살펴주는 것이 좋습니다.

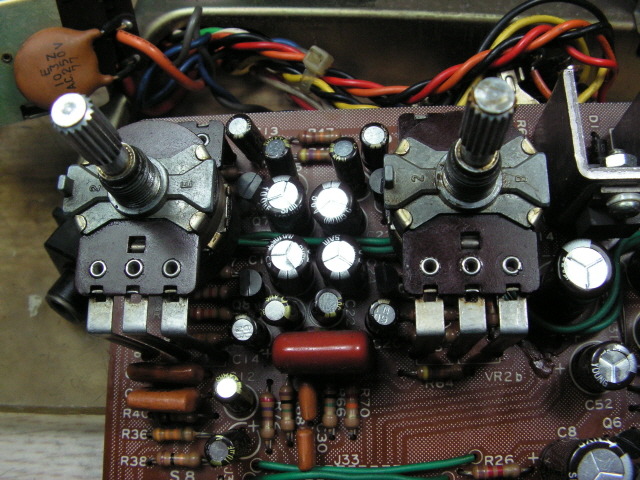

프리 앰프 전해 케페시터 모두 교환했습니다.그전에 교환했던 삼화 105도급도

괜찮습니다만 모두 걷어내고 세계 최고 성능인 삼영 nxb로 교환했습니다.



그전에 교환한 커플링들은 오디오용 전해로 교환되어 있어서 그냥두었습니다.











프리 앰프 기판 쪽이 그전에 90%이상 거의 재납땜 되어 있네요.

나머지들도 모두 재납땜 & 세척했습니다.











필터 앰프 tr & 케페시터들도 모두 교환했습니다.













조립후 배선 1개가 떨어져 모두 다시 분해,조립했습니다.









노브류가 지저분해서 물세척했습니다.











파워 앰프 케페시터 교환.이 앰프는 고급 설계로 전원부가 좌우 분리형으로

트렌스도 2개에 전원 회로도 별도여서 4개를 교환해주어야 합니다.

출고시 10,000uf를 15,000uf로 증량 교환했습니다.



이 케페시터는 앰프-스피커 간의 전류 흐름에서 직렬로 연결된 저항과 같아서

케페시터 임피던스=0.159/케페시터 용량x주파수 식에 의해서

용량이 클수록 초저역까지 얻을수 있습니다.

앰프가 아무리 초저역까지 특성이 좋아도 초저역은 결국 이 케페시터

용량,품질에 따른 임피던스에 의해서 제한됩니다.



그외 고주파 임피던스 보상용 필름 케페시터 추가 했습니다.

고주파 특성이 좋지 않은 전해 케페시터 임피던스를 초고역까지 보상해줍니다.













파워 앰프 케페시터를 드릴링해서 달다가 기판이 부서졌습니다.

기판이 좀 딱딱한 편이여서 부시지기 쉽습니다.

접착,프린트 패턴 보강했습니다.

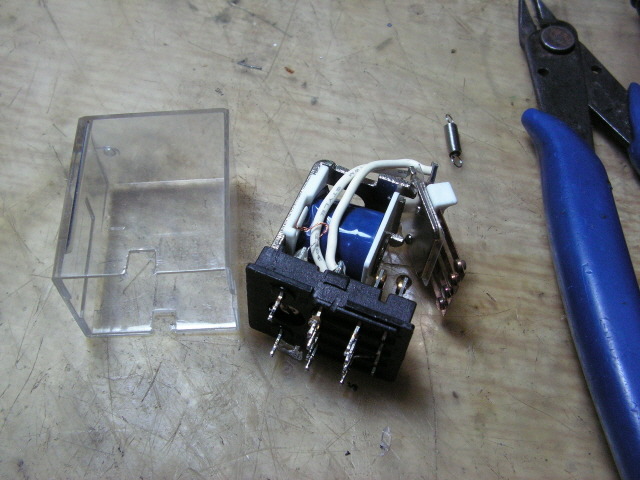

그전에 교환한 릴레이 접점 세척.











2단 앰프 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환했습니다.

이처럼 쓰면 각 차동회로외에 좌우 초단 앰프 전류량,나이득,nfb 값이 같아져

좌우 성능 밸런스가 좋게 됩니다.



교환한 tr들은 온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.











그외 전해 케페시터 모두 교환,그전에 교환했던 오디오용 전해는 그냥 두고

삼화 105도 급은 모두 걷어내고 삼영 nxb로 교환했습니다.

그외 반고정 저항 교환 & 바이어스는 웜업후 온도 보상 전에 조정해놓았습니다.

그외 휴즈들은 그전에 샌드 페이퍼로 잘 세척되어 있습니다만

모두 다시 샌드 페이퍼로 세척했습니다.



휴즈는 그 시절 휴즈가 더 좋습니다.









뒷면 포노 앰프 전해 케페시터 모두 교환.











셀렉터,포노 기판 모두 재납땜 & 세척.















파워 앰프,주기판 모두 재납땜 & 세척.









1khz 신호 입력,8옴 부하,최고 출력 & 클립 파형 잘 나옵니다.

스코프 수리후 포커스가 좋아졌습니다.











단자류 세척.











그외 모든 컨트롤류 3가지 용제로 세척.

세척,건조...반복으로 이 기기경우 세척 작업만 두시간 정도 듭니다.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 한주되세요.^^
