마란츠 리시버 2285 (2016년 3월 일반)

오래 기다리시게 해드려 죄송합니다^^

튜너 튜닝 불량등으로 입고주셨습니다.



이 기기는 부식이 좀 보이는 편인데 튜너 바리콘이

심하게 부식되어서 그전에도 세척한 흔적이 있습니다.

바리콘 쪽에 녹색 녹이 슬어 있습니다.



부품은 전구외에는 출고 후 1개도 교환된 것이 없습니다.

wd40만 너무 심하게 뿌려져 있습니다.











바리콘이 심하게 쩔어서 아세톤,휘발유로 누차 강력 세척&건조를 반복 했습니다.











바리콘 기어 마모로 튜닝시 좌우 유격이 큽니다.

아나로그 튜너들의 비교적 흔한 증상인데

사진 가운데 안쪽 기어 2개가 마모되어 그럽니다.



바리콘이 쩔어서 그전에 세척시에 너무 강하게

바리콘을 돌리거나,아니면 그전 사용자님들이

튜닝이 어려워 강하게 튜닝 노브를 돌려 그럴수 있습니다.



이것은 개선이 안되오니 잘 튜닝하셔서 사용하세요.











출고시 바리콘 위쪽에 까만 철판이 달려 있습니다만 없네요.

제가 분실한 것이 아니여서 혹 말씀드립니다.

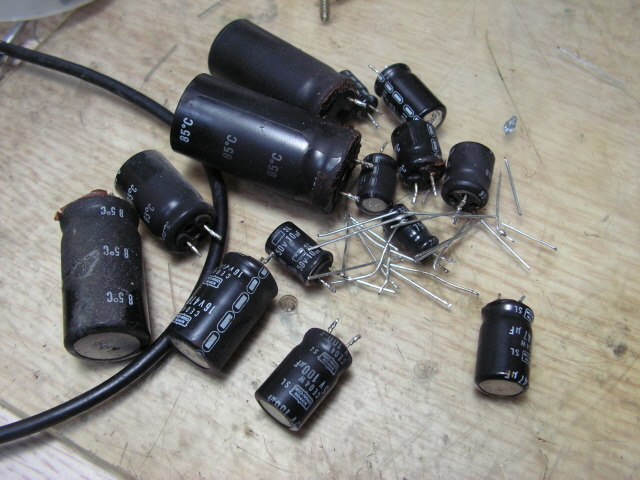

전원 기판에서 탈거한 전해 케페시터.

마란츠 이 시리즈들은 이 케페시터들 불량이 많습니다.

이 시절 산수이,파이오니아 기기들에도 많이 들어가는

일본 니폰 케미콘의 전해인데 수명이 짧은 편입니다.











스피커 릴레이 세척.











전원 기판 전해 케페시터 모두 교환.

외산 고급 케페시터보다 고성능인 삼영 nxb 사용.











이 전원 기판은 단자가 많은데 냉납이 많습니다.

성능에 중요한 기판이여서 이 기판은 모두 재납땜 & 세척했습니다.











파워 앰프 기판인데 출고후 최초 탈거한 것 같습니다.

기기 부식이 심해서 반고정 저항은 교환 해주어야 합니다.

.

그외에 초단 저잡음용 차동 회로 tr들은 수명이 잛고

불량율이 많아서 잡음,작동 불량이 날수 있어서 교환해주는 것이 좋습니다.

고전류 증폭율 저잡음 tr들은 수명이 짧고 불량율이 높습니다.











초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 모두 교환했습니다.

이러면 각 차동 회로외에 좌우 채널 초단 앰프 특성이 같아져서

나이득,주파수 특성,전류량,nfb 특성이 같아지기 때문에

성능 밸런스가 좋게 됩니다.











파워 앰프 반고정 저항,전해 케페시터 모두 교환.

삼영 nxb & 오디오용 전해 사용.



아이들 전류는 웜업후 온도 보상 전에 서비스 메뉴얼 값대로 맞추어 놓았습니다.











파워 앰프 기판 모두 재납땜 & 세척.











모든 컨트롤류 3가지 용제로 분해 세척.











작업 전 프리 앰프 기판으로 wd40이 기판에 흘러있습니다.











프리 앰프 전해 케페시터 2개가 터져 있습니다.











프리 앰프 차동 회로 tr 8개를 전류 증폭율 실측 선별한 tr들로 교환했습니다.

이 기기 경우는 큰 성능 향상 효과가 있습니다.











그외 다른 tr 6개도 모두 교환했습니다.











프리 앰프 전해 케페시터 모두 교환.

삼영 nxb & 오디오용 전해 & 일부 필름 사용.











프리 앰프 기판 상당수 재납땜 & 세척.











마란츠 이 시리즈들은 파워 앰프 대형 케페시터 단자,접지 선들 납땜 불량으로

발진,잡음,찌그러짐등이 가끔 있습니다.이쪽 모두 보강 납땜 했습니다.











프리 파워 분리 단자가 지원되는데 단자가 스윗치 식으로

내부 접점이 좋지 않을수 있습니다.세척해놓았습니다.











튜너 검파 코일 분해 수리.2가지 온도 보상형 케페시터를 기판 상하로 달아서

기기 내부 온도 변화에 의한 코일 드리프트를 최소화 했습니다.











이 기기는 부식이 심해서 반고정 저항들 접점이 좋지 않습니다.

모두 교환해주어야 합니다.전해 케페시터들도 좋지 않아서

am 회로 제외하고 모두 교환했습니다.











검파 코일,튜닝 미터 센터 정밀 최적화.











정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은

사진을 올려드리고 있습니다.늘 이 지점에 튜닝하세요.











fm 돌비 25us 선택시에 돌비 외부팩 마이크로 스윗치 접점이 좋지 않아서

신호 불량이 납니다.이 스위치는 구조상 세척 효과가 없어서 점프 해놓았습니다.











볼륨 최소 위치 부근에서 좌우 밸런스가 맞지 않습니다.

이것은 볼륨 가변 저항 오차로 비교적 흔한 현상입니다.

작은 음량시에만 그러해서 괜찮습니다.

밸런스 컨트롤로 보정하셔서 사용하시면 됩니다.



모든 기기들은 밸런스 컨트롤 중심에서 밸런스가 맞는 것이 아닙니다.

볼륨 오차,스피커오차,청취 환경에 따른 스피커 위치등에

따라 음량은 늘 다르기 때문에 밸런스 컨트롤을 두는 것입니다.













*그외 튜너부 작업 내역.

-88-10mhz 낮고 높은 주파수 표기 편차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-스테레오 왜율 1khz 좌우 0.15% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 49db 이상.나쁜 쪽에 주고 받음.

이 튜너는 좌우 게인 조정이 지원되는데

좌우 편차 0.0db 이하로 맞추었습니다.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 하루되세요^^
