산수이 튜너 TU-X1 (2006년 5월 일반)

산수이 몬스터 tu-x1 완료되었습니다.

상당히 귀한 기기인데 여기저기 많이 틀어져 있습니다.



*얼라인먼트 작업 내역.

-am 제외 서비스 메뉴얼 항목 모두 체크아웃.

-if 필터 와이드&네로우 밴드 최적화.

-s 커브 검파 센터 최적화.

-rf mos fet 2개 바이어스 최적화

-와이드 밴드 스테레오 디스토션 0.04%.

-와이드 밴드 스테레오 분리도 52db.











밑면 사진인데 fm,am 회로가 분리되어 있고 am회로는 밑쪽에 위치합니다.

이 튜너는 am,fm이 늘 동시 작동하고 바리콘도 분리되어 있고

am 회로 역시 시그널,튜닝 미터,if 와이드&네로우 선택이 가능합니다.



튜닝 스케일,노브도 당연히 2셋트 입니다.

재미있는 것은 am 성능이 상상초월 입니다



am 음질을 이처럼 들을수 있는 튜너,라디오는 세상에 이 튜너밖에 없을듯 합니다.











7련 바리콘.1번째 안테나 코일 코어가 파손되어 있습니다.











멀티플렉스 기판.켄우드 엘02,텐드버그보다 구형인데 그 시절을 감안하면

대단한 물량 투입입니다.













if amp 기판.선형성이 좋은 코일식 필터를 여러개 내장한 모듈 3개와

네로우 밴드는 선형성,감쇠도 모두 좋은 saw 필터가 추가됩니다.

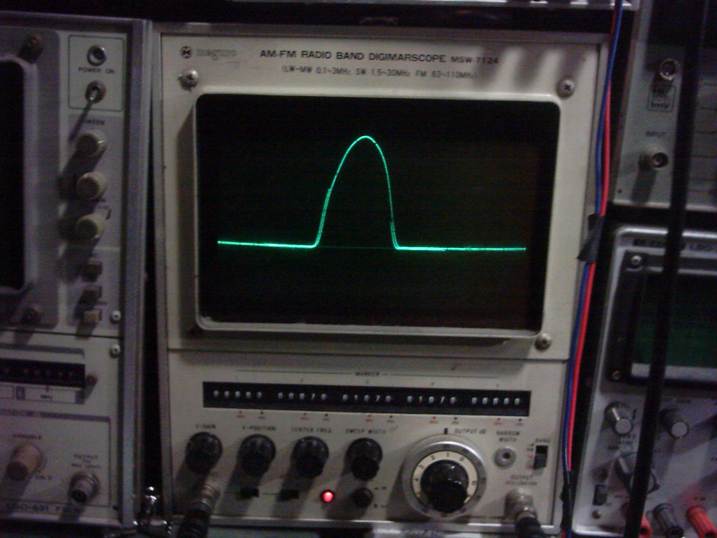

와이드 밴드 10.7mhz 파형.

와이드 밴드 그룹 딜레이 센터 마커 조정.











네로우 밴드 센터 마크 조정.

제네스코프는 3대가 있는데 3대 다 맛이 가서...썩 좋지 않습니다.

다 동사무소 딱지로 보내야 하는데 형편이...









s커브 검파 센터 조정.











검파단 테스트포인트 지정 전압 .











부서진 안테나 코일은 제가 그런 것이 아니오니 참고되시구요.

이 코어는 시중에서 구할수 없고 빈티지 튜너에서만 적출할수 있는데

가진게 떨어진지 오래라서 그냥 두었습니다.











와이드 밴드 스테레오 디스토션 0.04%.

70년대 튜너임을 감안하면 대단한 성능입니다.













스테레오 분리도 와이드 밴드 52db.











사진으로는 크기가 별로 안커보입니다만 상당히 큽니다.

웬만한 파워 앰프보다 크고 무게도 꽤 나갑니다.



음질도 상당히 좋은데 중고역대 보다는 초저역,

고역은 치잘음 없는 조용한 높은 고역대 음역입니다.



무엇보다 디자인이 멋지고 압권입니다.

개인적으로는 소장하고 싶은 튜너 같습니다.

각설드리고...



작업비는 7만원 입니다.

죄송합니다만 튜너 박스가 너무 커서 둘곳이 없답니다.

혹시 이글 보시면 오늘이나 내일 기기 수령 부탁드립니다^^

좋은 주말되세요.
