삼성 튜너 TU3500 (2015년 6월 일반)

한쪽 채널 30분후 불량,튜닝 미터 불량등으로 입고주셨습니다.

3500은 잘 보존된 기기가 드문데 기기 상태가 좋은 것 같습니다.



튜닝 미터는 미터 불량이 많아서 수리가 어려울것 같았습니다만

다행히 미터 단자 납땜 불량으로 복구되었습니다.



그외 한쪽 채널 불량은 점검해보니 증세가 안나와서 난감했습니다.

장시간 숨은 간헐 증상은 대처가 어렵고 얼마 전 불미스러운 일을 겸사해서



작업치 않습니다만 입고주시고 오래 기다리셔서 살펴드렸습니다.

이 관련 원인이 될수 있는 부분들은 mpx ic 를 제외하고는 모두 교환했습니다만



혹 차후 또 그런다면 MPX IC를 교환해봐야 합니다.

IC는 시장에서 구할수 없고 해외 주문 & 재고품들 값이 1만원등으로 올랐는데



IC 문제는 아닐듯해서 그냥 두었습니다.











그전에 셀렉터 프린트 일부를 납땜한 흔적이 있습니다.

다른 단자들은 출고시 불량 납땜 상태가 그대로입니다.











간헐 불량 관련 예측 수리로 출력단 tr 2개 교환.커플링 케페시터류 모두 오디오용 전해로 교환.











3500은 출력단 앰프가 op amp ic 방식인데 이 ic는 단전원 전용으로 핀 배열이 모두 다릅니다.

특성도 좋지 않아서 주문해서 쓰기도 뭐합니다.











다른 op amp ic를  기판 프린트를 변경해서 달았습니다.

j-fet 입력 구성인 tl082 사용.















검파 코일 분해 수리.











검파 코일은 2가지 온도 보상형 케페시터를 기판 상하에 써서 기기 내부 온도 변화에 의한

코일 드리프트를 최소화 했습니다.















튜닝 미터 센터 최적화.if 필터가 세라믹 필터식인 대부분의 아나로그 튜너는

이 과정이 매우 중요하고 시간이 많이 걸립니다.

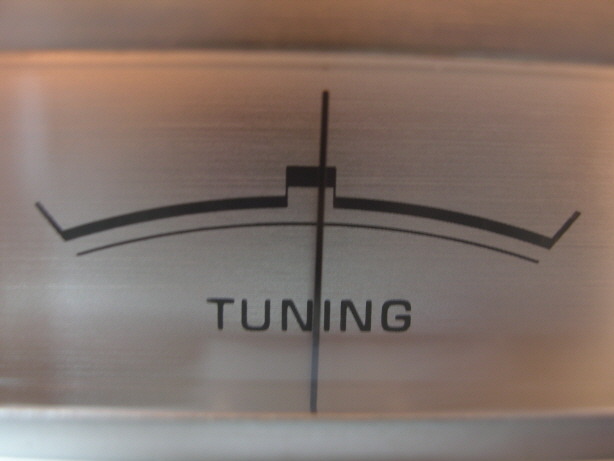

정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 투너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.













기존에 시그널 미터 레벨을 너무 올려 놓아서 미터가 꺽입니다.

작업후 시그널 표기는 낮아졌지만 감도는 대폭 향상되었사오니 참고되세요.















전원 기판 전해 케페시터 모두 교환 & 출력 전압이 11볼트대로 낮아서 12.5볼트 정도로 올렸습니다.

1차 정류 케페시터는 2,200uf로 2배 증량 했습니다.국산품중 가장 고성능인 삼영 nxb 사용.















전구 1개가 나가있는데 모두 교환.













전구는 오래 쓸수 있게끔 밝기를 살펴 저항을 달아 놓았습니다.

전원 기판은 모두 재납땜 & 세척.













*그외 작업 내역

-88-108mhz 낮고 높은 주파수 표기 편차 최소화.

-하이 밴드 108mz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 90도 위상 쉬프트 코일,모노 t.h.d 코일,튜닝 미터 센터 정밀 최적화.

-스테레오 왜율 1khz 좌우 0.5-0.52% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 41db 이상 얻음.니쁜 쪽 채널에 주고 받음.

-컨트롤류 3가지 용제로 모두 세척.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 주말되세요^^
