파이오니아 리시버 5580 (2012년 10월 일반)

작업은 이틀 전 완료했습니다만 작업 보고가 늦어져 죄송합니다.

롯데 파워 2500은 살펴보니 파워 ic 문제로 부품 입수등으로 조금 시간이 걸릴듯 하오니

2500은 조금 기다려주세요.



1050과 같은 기종으로 릴레이가 안붙는데 그전에 이 관련 손을 본 흔적이 있네요.

기기가 외관은 얼핏 깨끗합니다만 안을 보니 전반에 걸쳐 좋지 않습니다.

이 기기는 그동안 장시간 사용한 기기같습니다.











전원 코드 어뎁터가 헐렁해서 서지 전압이 튀기 쉽습니다.

서지 전압은 파워 앰프 전류단 쪽에 손상을 줄수 있는데

특히 대출력 작동시에는 파워 tr들이 단번에 나갈수 있습니다.



다른 어뎁터로 바꿔놓았습니다.

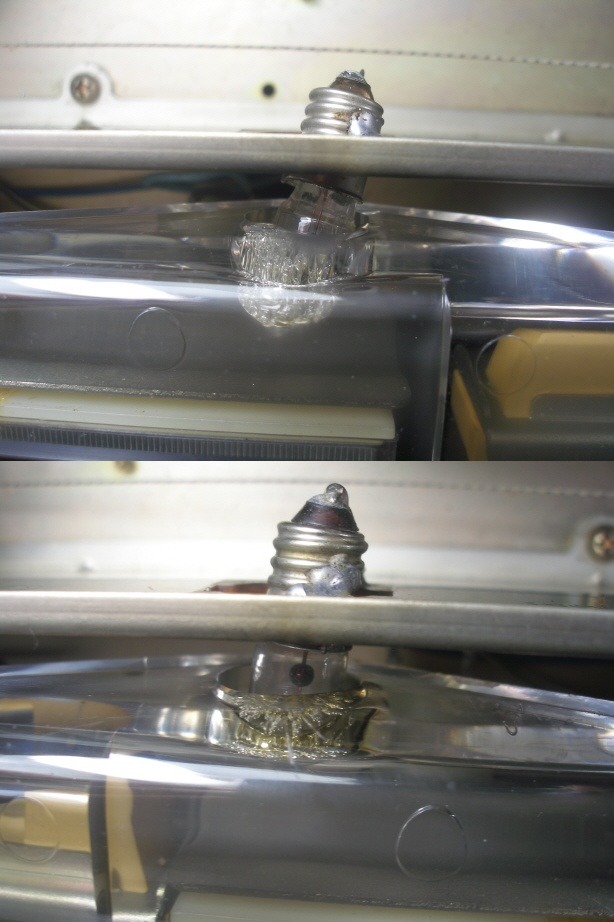

조명 전구가 사진처럼 교환되어 있는데 전구 열로 아크릴이 녹아있습니다.

이미 녹아버려서 나간 것 1개도 같은 타입으로 그냥 교환해놓았습니다.

원래는 번데기형 전구가 소켓식으로 들어갑니다.











전구가 6볼트용인데 기기 전압이 8볼트라서(이런 전구는 시중에 8볼트가 없고 6볼트,12볼트로 넘어갑니다)

너무 밝아서 오래 못쓰고 열이 많이 납니다.전구 전류를 조금 줄여서 오래 쓸수 있게끔 해놓았습니다.











릴레이가 안붙는데 그전에 릴레이 기판 컨덴서,tr을 교환한 흔적이 있습니다.

이쪽 기판이 원인이 아닌데 다행히 파워 앰프 쪽은 괜찮습니다.











릴레이가 안붙는 것은 릴레이 드라이버 tr 바이어스 컷 오프 tr의

- 전압 전위가 턱걸이로 부족해서 그런 것인데 사진처럼 전원단 일부 컨덴서가

터져있습니다.











전원단 기판이 2개인데 1차 전원단 기판입니다.

전해 컨덴서 모두 교환했습니다.삼영 nxb급 & 그외 고압 2개는 없어서 삼영 105도 일반품을 사용했습니다.

용량을 2배 증량해서 교환했습니다.













이 시리즈들은 기판 고정이 플라스틱 핀으로 되어 있는데

오래되어서 때어낼때 툭하고 부서집니다.철제 스페이서로 교환해놓았습니다.



이 기판외에 릴레이 기판,포노 이큐 앰프 기판도 모두 철제 스페이서로 바꾸었습니다.









스피커 릴레이가 시중에서 구할수 없는 48볼트용이 들어갑니다.

접점 청소해놓았습니다.











릴레이 기판 전해 컨덴서류 모두 교환.

로우 esr 삼영 고급 nxb급 사용.그외 소용량은 필름,오디오용 전해 사용.











이 기기는 그 시절에 전원 인가시 돌입 전류 보호용 릴레이가 들어가 있습니다.

전원 트랜스가 그 시절에 최초로 트로이덜 방식이 들어가는데 트로이덜 트랜스는

전원 인가시 돌입 전류가 크고 파워 앰프 정류 컨덴서가 2만uf 대용량등으로

돌입 전류가 더욱 커서 이리 만든 것 같습니다.

접점 청소 해놓았습니다.











그외 안쪽에 전해 컨덴서 1개가 숨어 있는데 이것도 불량율이 높습니다.

교환 해놓았습니다.











전원단 기판인데 터진 컨덴서가 많습니다.











상당수 터져있습니다.이래도 얼핏 잘 작동합니다.











전원단 기판 전해 컨덴서 모두 교환.

삼영 nxb급 & 삼화 105도급 사용.











파워 앰프 기판.이 기기는 외기에 오랜 시간 노출이 된 것 같은데

반고정 저항 접점이 부식되어서 자칫 접점 불량이 나면 풀 바이어스가 걸려 기기 손상이 될수 있습니다.

파워 앰프 바이어스 회로가 이 시절 많이 사용했던 직렬 다이오드+저항식은

반고정 저항 접점이 오픈되면 단번에 파워 tr들이 나갑니다.











파워 tr들 커넥터가 부식되어서 좋지 않습니다.

핀 안쪽까지 모두 세척해놓았습니다.











초단 차동 앰프 tr 4개를 전류 증폭율 실측 선별한 tr들로 모두 교환.











반고정 저항 4개 교환.













파워 앰프 기판 전해 컨덴서류 모두 교환.

삼영 nxb급 & 오디오용 전해 사용.커플링은 필름 사용.

교환한 초단 tr들은 온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.











이 기기는 전면 패널 중간에 컨트롤 스윗치 기판들이 있는데

접점 세척을 하려면 사진처럼 모두 분해해야 합니다.

이쪽 접점 문제가 많은데 무거운 대형 기기라서 차후 문제가 없게끔

샅샅이 점검해야 합니다.













역시 그전에 외부에서 wd40만 난사를 한 흔적만 있습니다.











프리 앰프 초단 버퍼 & 플렛 앰프 기판.











터진 컨덴서들.우측4개는 완전히 터졌고 좌측 4개도 거의 나갔습니다.

이 컨덴서는 외피에 알파벳 LL 이라고 써있는데 로우 리케이지 이니셜로

그 시절 오디오용 컨덴서입니다.



프리 앰프 상태가 이러해도 릴레이 고장만 고친 상태에서 얼핏 소리는 잘납니다.













그외 프리 앰프쪽 소신호 tr들이 경험상 불량율이 많은 c1312라서

역시 손본 김에 & 무거운 기기 차후 하자가 없게끔 미리 불여튼튼 모두 교환했습니다.

또 경험상 초단 버퍼로 쓰는 fet가 불량율이 많기 때문에 fet 역시 교환했습니다.











프리 버퍼 & 플랫 앰프 전해 컨덴서류 모두 교환.

오디오용 전해 & 삼영 nxb급 사용.













이 앰프는 그 시절 독특하게 투윈 톤 컨트롤 회로가 들어가 있습니다.

초 저음 & 고음 톤 컨트롤이 따로 있습니다.투윈 톤 컨트롤 기판입니다.











투윈 톤 컨트롤 기판 전해 컨덴서류 모두 교환.

오디오용 전해 & 삼영 nxb급 사용.그외 tr류 모두 교환.











포노 앰프 기판입니다.

초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 모두 교환.











교환한 tr들은 수축 튜브로 열결합 해놓았습니다.











포노 앰프 기판 철제 스페이서로 고정.











그외 전해 컨덴서류 모두 교환.











그외 컨트롤 기판들 모두 접점 세척.

로우 필터 회로 tr 2개 교환.

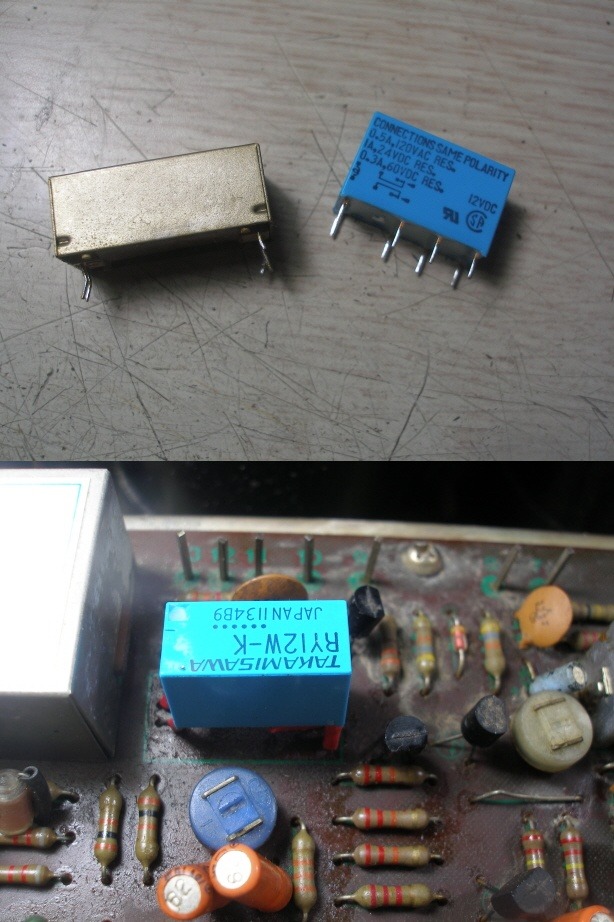

튜너부가 고급기로 릴레이가 달려있습니다.

핀 배열이 구할수 없는 것이라서 다른 릴레이로 유용해서 달아놓았습니다.

그전 릴레이는 리드 릴레이라서 소리가 안납니다만

교환한 릴레이는 뮤트 작동시 딸깍 하는 소리가 나는데

전파가 약한 방송은 따르륵 하는 반복 작동 소리가 날수 있습니다.



혹 앰프등은 정상인데 고장으로 스피커 릴레이 작동으로 오인할수 있사오니 참고되세요.











그외 튜너부는 작업이 커져서 커플링 컨덴서 3개만 교환해놓았습니다.

이 기종은 튜너부 세팅을 하려면 기기가 무거워서 기기를 뒤집기 힘들고

기판 밑에 포노 앰프 기판을 탈거해야 해서등 튜너부 세팅이 까다롭습니다.

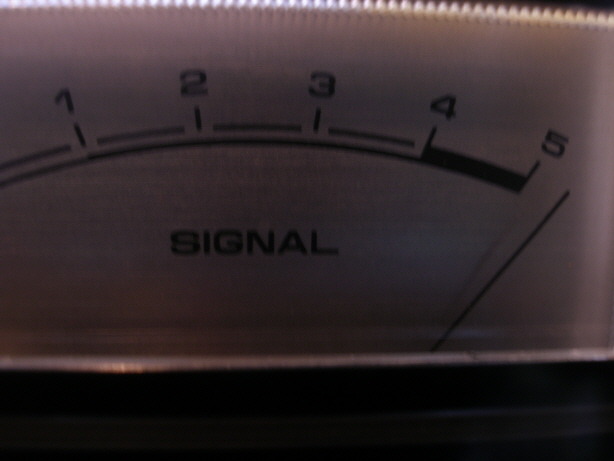

그전에 시그널 미터 레벨을 너무 올려놓아서 세팅후 미터가 꺽입니다.











정확한 튜닝 미터 동조 지점.

튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.











매우 훌륭한 투윈 톤 컨트롤.













뒷면 단자류 세척.











작업 완료.



그외 튜너부 작업 내역

-바리콘 세척.

-하이 & 로우 밴드 표기 편차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 & s 커브 검파 코일 상하부 코어 정밀 최적화.

-mpx 입력 로우 페스 필터 코일 정밀 최적화.

-스테레오 디스토션 1khz 0.4% 까지 얻음.좌우 채널 거의 같음.

-스테레오 분리도 1khz 39.0db 까지 얻음.좌우 채널 거의 같음.나쁜 쪽 채널에 trade off함.



그외 파워 앰프부는 웜업 후에 서비스 메뉴얼 지침 값으로 조정해놓았습니다.















파워 앰프들은 늘 충분히 웜업후 바이어스 조정을 하고 있습니다만

참고로 사진을 첨부해봅니다.1050 서비스 메뉴얼의 바이어스 조정 관련 내용입니다.



이리 하는 것은 처음 설정치로 조정을 해서 앰프 방열판이 온도가 상승하면

바리스터 다이오드(요즘 바리스터 소자와는 다른 부품입니다)

온도 보상이 되는(약 20분 정도) 정도에서 바이어스를 맞추려는 것입니다.



정확한 것은 방열판 용량등에 따라서 다르기 때문에 미터 숫치를 보다가

보상이 실시되는 순간에 조정하는 것이 좋습니다.

그러나 바이어스는 원하는 바에 따라서 방열 용량 허용내에서

증량 사용하는 것이 대입력 & 과도 신호,크로스오버 왜율등 면에서 좋습니다.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
