인켈 튜너 5030 (2016년 4월 일반)

주파수 밀림,메모리 안됨등 증상이 있네요.

이 튜너는 사용하시는 분이 드뭅니다만 국내 유일 조그 튜닝 방식에

프론트엔드는 모듈형으로 좀 떨어집니다만 그외는 괜찮은 구성의 튜너입니다.

프로세서 ic가 전면 기판에 있어서 기판이 작아 보입니다.











1차 정류 케페시터가 부풀어 있습니다.

방열판 주변의 케페시터는 수명이 짧아집니다.











검파 코일 분해 수리.

말씀주신 원인들은 이 코일 용량 변화로 그시절에 신품도 흔하게 틀어집니다.



2가지 온도 보상형 케페시터를 기판 상하로 달아서

내부 온도 변화에 의한 코일 드리프트,주파수 밀림을 최소화 했습니다.











기판 일부 재납땜.

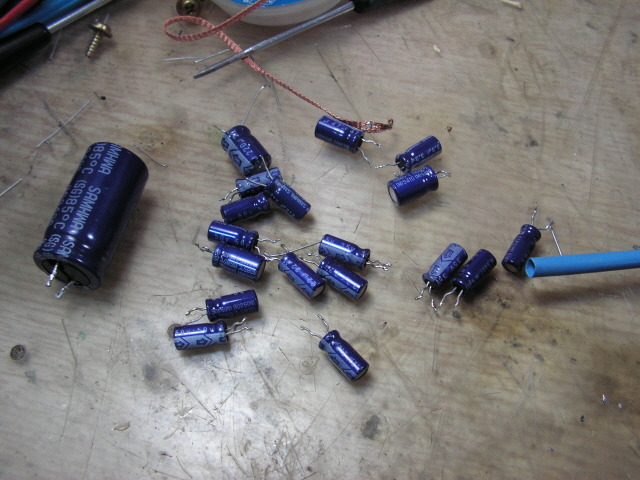

전원,mpx 주변 전해 케페시터들을 교환했습니다.

커플링 케페시터들은 음질을 고려해 용량을 증량 교환했습니다.











메모리 전지를 1f 수퍼 케페시터로 교환.











주파수창 청소.











*그외 작업 내역.

-쿼드레처 검파 & 모노 t.h.d 코일 최적화.

-스테레오 왜율 1khz 좌우 0.22-0.28% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 46db 이상.나쁜 쪽에 주고 받음.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 주말되세요^^
