하만 카든 튜너 cititation eighteen (2011년 11월 6일 오버홀)

고급기로 작업하지 않는 기종입니다만 파손 면책을 주시고

다른 기기들과 무겁게 방문주셔서 예외적으로 살펴드렸습니다.

튜너는 입고시는 별 문제가 없는듯 합니다만 고장 상태입니다.

출력단 뮤트 회로 불량,그리고 디스토션이 매우 높게 나왔습니다.











새시에 1차 전원 측에서 고저항이 접지되는 미주지역 버젼(UL 규격) 기기이네요.

국내에서는 세시를 만지면 미약하게 감전될수 있기 때문에 컷트 해놓았습니다.











전원 기판 모두 오디오용 전해로 교환.













출력단 앰프 기판 작업 전후.전해 컨덴서류 모두 오디오용 전해로 교환.











MPX 기판 작업 전후.디엠퍼시스가 50us로 되어 있어서 75us로 바꾸어 놓았습니다.













그외 미터 기판,모니터 앰프 기판 적업 전후 & 바이어스 조정 완료.

모두 오디오용 전해 사용.











if 필터,앰프 기판 작업 후 입니다.











fm 뮤트외에 별도로 전원 인가시 잡음을 컷트하는 뮤트 회로가 들어가 있는데

그전에 수리하려던 흔적이 있습니다.스위칭 fet가 모두 나갔습니다.

다른 fet로 교환 해봤는데 뮤트 온 오프시 작동이 좋지 않고 잡음이 제법 크게 들립니다.

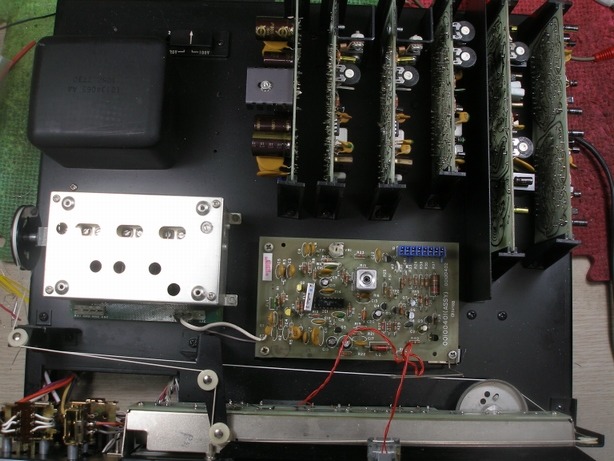

그래서 기존 뮤트 기판을 들어내고 별도 회로를 구성해서 장착했습니다.

보기는 허름해도 기존 뮤트와는 수준이 다른 뮤트 효과를 확인하실수 있으실겁니다.

전원 인가시 약 2초 정도 페이드 인 효과로 소리가 커지고 잡음은 없습니다.











작업 완료.



*작업 내역

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-검파 코일 상하부 정밀 최적화.

-mpx 기판,모니터 앰프 기판 정밀 최적화.

-스테레오 디스토션 1khz 0.086% 까지 얻음.

-스테레오 분리도 1khz 49db 까지 얻음.

-전해 컨덴서류 모두 오디오용 전해로 교환.

-뮤트 회로 변경.



다른 튜너 3대 모두 노이즈 필터 스윗치가 온으로 되어 있는데 스테레오 분리도가 크게

떨어지오니 가급적 오프로 사용하세요.



제가 아직 잠을 못자서 죄송합니다만 혹 들려주시려면 저녁 시간 전후 들려주시면

제가 기기를 같이 들어 드리겠습니다.

잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 주말되세요.
