산수이 튜너 TU9900 (2011년 11월 6일 오버홀)

예전에 1대 작업한 적이 있습니다만 고급기로 작업 중단한 9900 입니다.

예외적으로 살펴드렸습니다.개인적으로 x1과 더불어 은은한 스케일창등이 가장 멋진 튜너 같습니다.











이 튜너는 고급기 치고는 얼핏 내부 기판들이 간단해보이지만 기판 밑에 사진처럼

고성능 if 필터 회로가 숨어 있습니다.소우 필터+6폴 코일형 필터(1개 케이스에 6개 필터 코일이 내장) 2개,로

고급 고성능 필터 형식입니다.이부분은 전해 컨덴서가 없어서 컨덴서류 교환은 하지 않았습니다.











전원 기판 작업 전후.

고급기라서 작업 옵션을 좀 높게해서 대용량 컨덴서들도 모두 오디오용 전해로 교환했습니다.











mpx 기판 작업 전후.전해 컨덴서류가 매우 많네요.모두 오디오용 전해,일부 필름으로 교환.

무극성류는 모두 오디오용 전해로 무극성을 만들어 교환했습니다.











뮤팅 회로 릴레이는 리드 핀이 맞는 것이 없기 때문에 사진처럼 기판 밑에 선을 연결해서 교환했습니다.













검파 회로 기판 작업 전후.

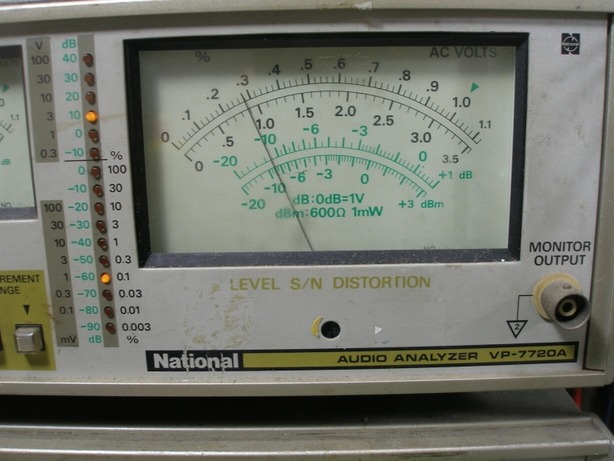

디스토션이...경이적인 성능이 나오네요.와이드 밴드 1khz 0.03% 이하를 얻었습니다.











네로우 밴드는 1khz 0.48% 까지 얻었습니다.네로우 밴드를 선택하면 세라믹 필터가 추가되는데

세라믹 필터는 선형성이 좋지 않고 네로우 밴드 형을 쓸수록 디스토션 특성등이 나빠집니다.











정확한 튜닝 미터 동조지점.튜닝 미터마다 오차가 있기 때문에 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 저 위치에 튜닝하세요.



*작업 내역

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-s-커브 검파 코일 정밀 최적화.

-mpx 조정류 정밀 최적화.

-스테레오 디스토션 1khz wide band 0.028% & narrow band 0.48% 까지 얻음.

-스테레오 분리도는 죄송합니다만 자료 사진이 깜박 없어서 자세한 데이터를 올려드리지 못하네요.

50db 전후 좋은 성능이오니 참고되시구요,

-am 회로 제외 전해 컨덴서류 모두 교환.오디오용 전해,일부 필름 사용.

-릴레이 1개 교환.

-컨트롤류 모두 세척.



9900 작업비는 고급 튜너들은 기본 얼라인먼트 비용만 8-25만원 입니다만

오버홀 작업까지 20만원 청구드립니다.하만 카든 튜너 작업 보고는 곧 올려드리겠습니다.

좋은 주말되세요.
