켄우드 튜너 KT917 (2015년 11월 9일,다른 튜너)

우연히 917이 또 입고 되었습니다^^

이베이에서 고장품을 구입하신 기기인데 소리가 안나는 증상외에 이 기기는 여러 문제가 있네요.



이 기기는 해외 사용자가 diy 하다가 여러 회로 손상이 생긴 것 같습니다.

앞서 917 작업 보고와 기본 작업 내용은 같기 때문에 작업 보고를 간소화 해드리오니 앞서 917 작업을 참고하세요^^

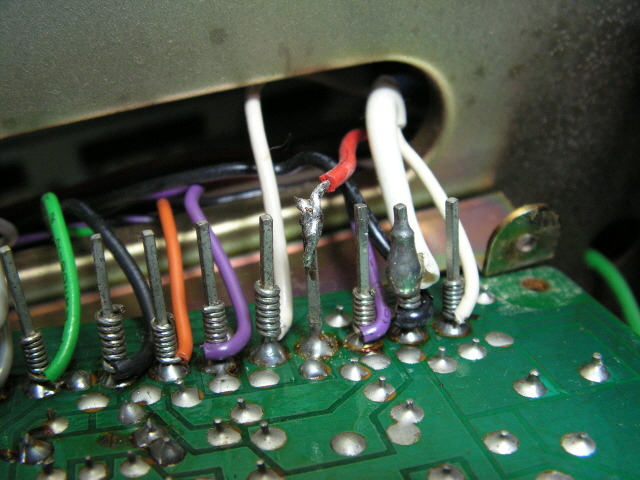

if 기판 입력 선이 가접 수준으로 달려 있습니다.

이 배선을 떼내야 if 기판을 뒤집을수 있습니다.













그외 if,mpx 기판 단자,일부 배선이 재납땜 되어 있는데 납땜이 diy 수준으로 되어있습니다.

서양,일본에도 돌팔이 수리,부적파 꼴통 애호가들이 많습니다.

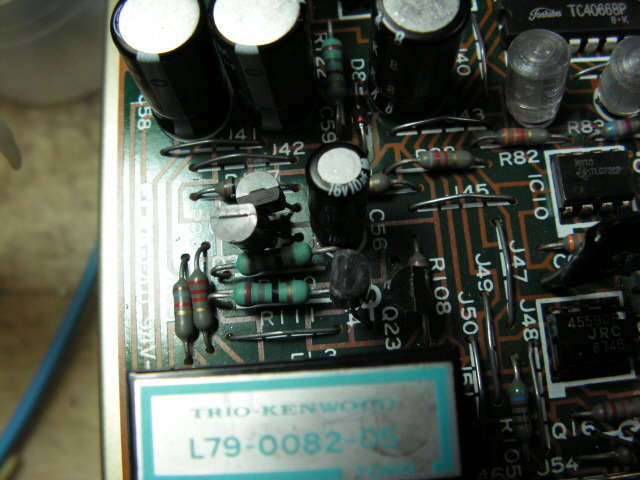

일단 소리가 안나는 것은 mpx 기판 출력단 앰프 전류 증폭단 tr들이 좌우 모두 나가서 그렇습니다.

기판을 살펴보다가 숏트낸 것 같습니다.더 고성능 tr로 교환했습니다.











좌우 출력단 앰프 tr 교환.











mpx 기판 냉납이 많은데 일부만 재납땜 했습니다.

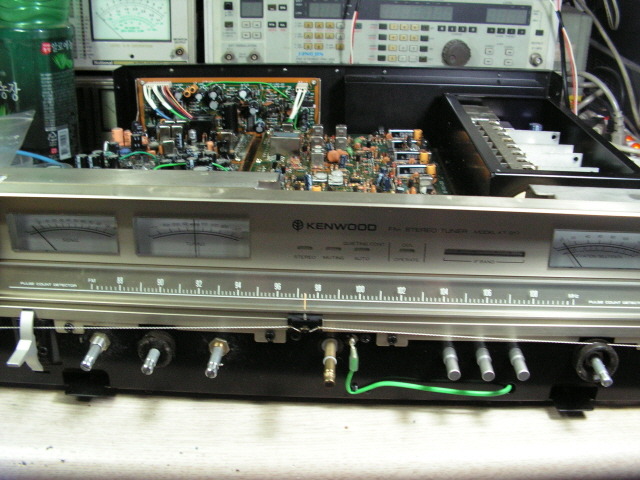

튜닝 센터 기준 최적화.











917은 발진 회로가 사진처럼 밀봉되어서 트리머만 조정 하게끔 되어 있습니다.

98mhz 기점으로 맞추었는데 88-108mhz 간 조금의 주파수 표기 오차는 조정이 안되오니 참고되세요.

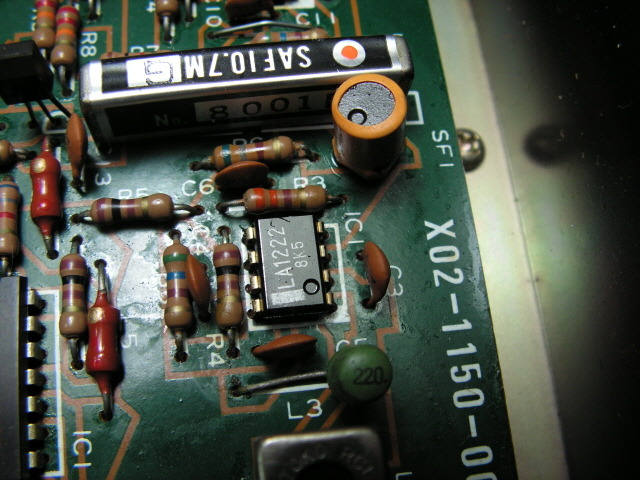

이 기기는 시그널 미터가 덜 뜨는데 조정 불량이 아니고 사진의 if 초단 앰프 ic가 나가고

그 옆의 소우 필터도 나갔습니다.짐작컨데 소우 필터가 옆 코일에 닿아 힘을 받는 상태인데



들썩이다가 내부 리드가 끊긴 것 같습니다.ic는 내부 tr이 고주파용으로 내압이 작아서

스코프 프루브등으로 리드에 대면 작은 아크로도 쉽게 나갑니다.



앰프,필터 1개가 나갔음에도 스테레오 수신도 되는 것은 이 기기는 if 앰프가 워낚 막강해서

(20단?) 그럽니다.









기존 1222는 예로부터 국내에 1개도 없어서 다른 것으로 짜넣어야 합니다.

1222 내부 구조는 좌측의 ic 2개가 내장되어 있는 것과 거의 같습니다.



회로 구성도 거의 같고 2단 앰프 구성입니다.











최대한 작게 짜맞추어야 해서 이것만 한나절을 잡고 있었습니다.











그런데 나간 것이 가장 초단 ic로 와이드,노멀,네로우 밴드 모두 이 ic를 경유합니다.

해서 잘 안쓰는 음질상 떨어지는 네로우 밴드용 ic를 빼서 초단으로 옮기고 별도 만든 것은



네로우 밴드 초단용으로 사용했습니다.

네로우 밴드외에는 출고시 사양 그대로가 됩니다.











소우 필터 나간 것은 g 타입인데 아마 옆의 h 타입보다 와이드 밴드형일 가능성이 큽니다.

선택의 여지없이 노멀,네로우 쪽에 들어간 h형을 초단 필터로 바꾸고 고장난 필터는 그냥



외관상 네로우 필터 자리에 달아두었습니다.

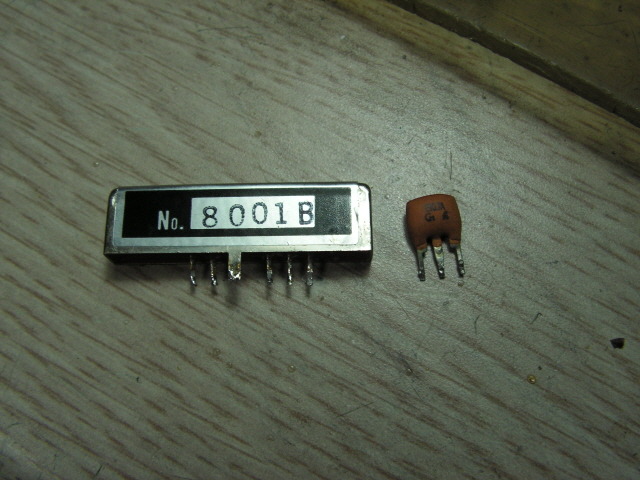

떼어낸 네로우 필터는 세라믹 필터 1개로 대치했습니다.

기존 소우 필터는 세라믹 필터 2개 정도로 훨씬 감쇠도가 큽니다만 국내에서는



네로우 밴드는 별 필요가 없고 음질상 세라믹,소우 필터는 다단으로 쓸수록 음질,왜율,

스테레오 분리도등이 떨어집니다.











그런데 작업 후반에 스테레오 조정중 스테레오 분리도가 27db 정도 밖에 나오질 않습니다.

이 기기는 와이드 밴드 경우 최소 50db 이상이 나와야 평균급입니다.



한참 살펴보니 초단 sca 회로용 로우 페스 필터 온 오프 회로 불량입니다.











sca 회로 전원 회로 tr이 나갔습니다.제너 다이오드 + - 전압 동시에 교환.











스케일 창이 먼지가 많아서 청소했습니다.











*그외 작업 내역.

-서비스 메뉴얼 23가지 항목대로 모두 체크아웃.

-스테레오 왜율 1khz 좌우 와이드 밴드 0.05% 이하,(제 시그널 장비 측정 한계 이하)

노멀 밴드 0.04% & 네로우 밴드 0.06-0.065% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 와이드 밴드 51db & 노멀 밴드 52db & 네로우 밴드 48db 이상.나쁜 쪽에 주고 받음.

역시 제 시그널 측정 한계 이하 영역입니다.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 하루되세요^^
