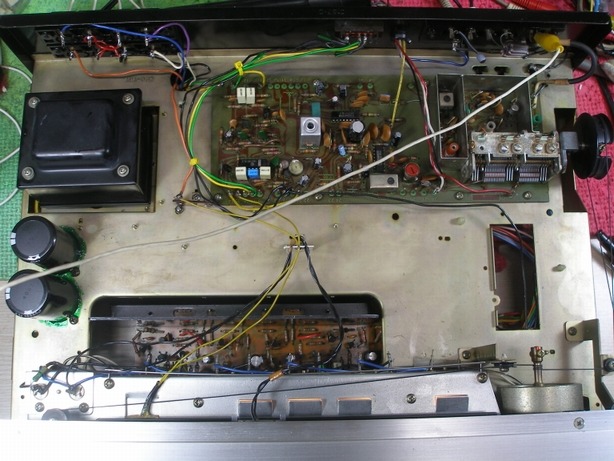

파이오니아 리시버 SX434 (2011년 4월 17일 오버홀)

한쪽 채널 불량으로 입고 주셨는데 작업 전 오버홀 작업 여부를 말씀주셨습니다만

이 기기는 상태가 좋지 않아서 수리를 하려면 오버홀 작업을 해야 합니다.



wd40을 모기약 뿌리듯이 기기 상하 전반에 뿌려져 있어서 줄줄 흐릅니다.

튜너 쪽은 wd40 영향이 심각해서 세척제를 들이부어서 세척을 했습니다.













컨덴서 위에 노란 것이 wd40이 고인 것입니다.











튜너 기판인데 사진은 얼핏 괜찮아 보입니다만 wd40이 기판 전면에 축축합니다.











튜너 작업 후 사진.wd40은 고주파 회로와 바리콘에 살짝만 묻어도

컨덴서 용량이 생겨서 용량 변화가 지속되어 치명적입니다.



기판 상하부,바리콘 세척,코일 내부까지 세척 & am 회로 제외 전해 컨덴서류 모두 교환.

필름 & 삼화 105도급 사용.











그전에 파워 앰프 컨덴서에 컨덴서를 병렬로 달아 놓았네요.

그나마도 중고로 단것도 있는데 그럼에도 기기가 험이 납니다.



작업 후 험은 개선되어서 이 시절 기기들의 작은 화이트 노이즈 수준으로 개선되었습니다.

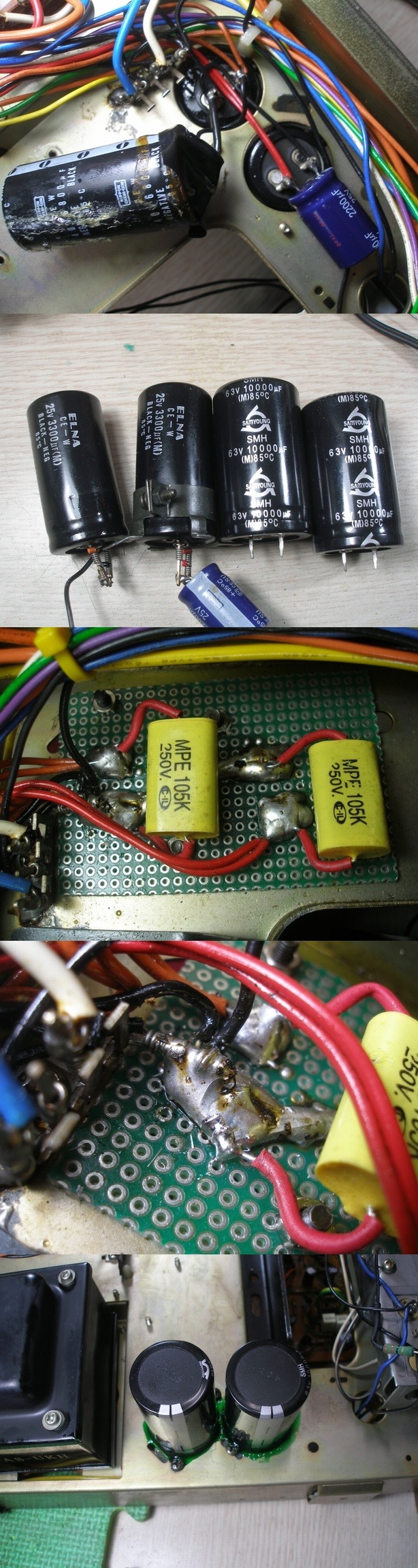

기존 컨덴서 용량이 3,300uf 인데 요즘 컨덴서로 이 용량을 쓰면 너무 작아서 교환이 힘들고

이 컨덴서는 용량이 커질수록 저역 임피던스가 낮아져 앰프 저주파 특성이 좋아집니다.



10,000uf 용량으로 기존 고정 러그를 사용할수 없어서 별도 기판을 설치해서 교환했습니다.

접지는 굵게 일점 접지 해놓았습니다.











컨덴서 용량이 3배 증량되어서 전원 온시에 돌입 전류로 기존 다이오드 용량이 모자를수 있습니다.

대용량 고성능 페스트 리커버리 타입 다이오드로 변경했습니다.



리드는 길게 장착을 했는데 리드가 길수록 다이오드 용량을 크게 쓰는 효과가 있습니다.











전원 기판 작업 전후.

전해 컨덴서류 모두 교환,삼화 105도급 사용.



이 기기는 프리 앰프 & 파워 앰프 전압 증폭단 전원을 전원트렌스 2차 쪽에서

파워 앰프 센터탭 한쪽을 연장한 별도 탭에서 반파 정류->정전압 회로 구성으로

되어 있는데 hfe 1000배 이상인 대용량 달링턴 tr로 교환해서 리플 험을 줄였습니다.



그러나 달링턴 tr을 사용하면 Vbe 전압이 높아서 출력 전압이

0.6볼트 정도 감소해서 수정해서 똑같이 출력되게끔 해놓았습니다.

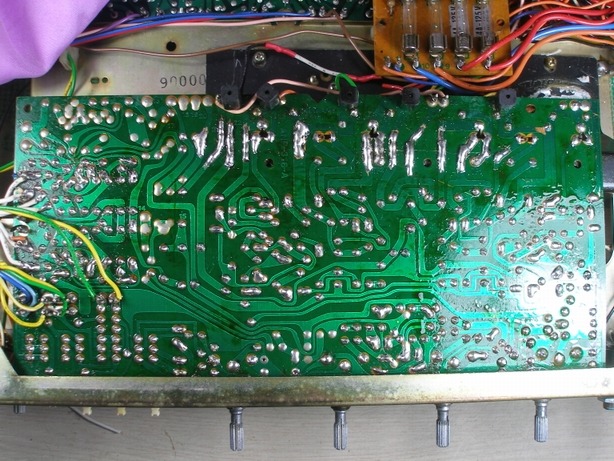

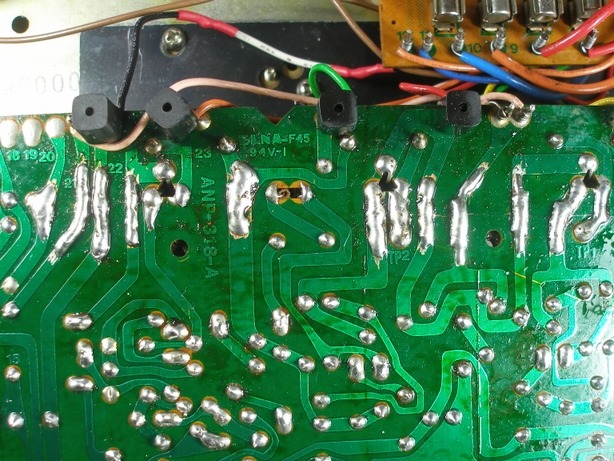

기판 모두 재납땜.











전원 기판이 1개는 볼트로 고정하고 나머지 3개는 플라스틱 핀으로 고정이 되는데

핀이 모두 부러져 있어서 2개를 스페이서를 달아서 기판을 고정했습니다.

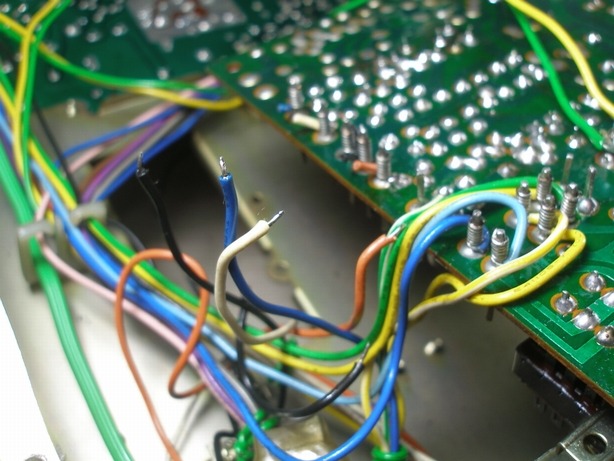

앰프 기판을 뒤집으려면 연결 선이 짧아서 잘라야 하는데

그전에 수리하려고 잘라 놓은 흔적이 있네요.











짧은 선들을 기판을 뒤집을 정도만큼 연장해놓았습니다.

차후 작업이 쉽게 됩니다.

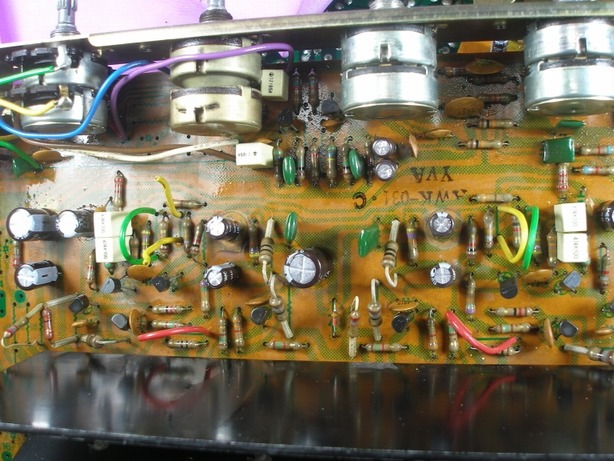

포노 앰프인데 그전에 tr4개 모두 교환,커플링 컨덴서 4개가

삼영 105도급으로 교환되어 있습니다.사용된 tr이 2sc945로 저잡음용으로도 쓸수 있지만

오디오용 저잡음 전용으로 써주는 것이 좋습니다.

특히 포노 앰프는 파워 앰프 종단까지 증폭도가 높아서 잡음 특성이 매우 중요합니다.



그외 삼영 105도 kmg는 누설 전류가 커서 커플링 용으로는 특성이 좋지 않습니다.

그외 리드들이 너무 길게 작업이 되어 있습니다.











tr 모두 저잡음용으로 교환.커플링 컨덴서는 오디오용 전해 & 필름으로 교환.

입력 커플링을 필름을 사용했는데 전해 컨덴서는 누설 전류가 있어서 증폭도가 높은

포노 입력에는 가급적 필름을 쓰는 것이 좋습니다.











프리 앰프 입출력 커플링 필름으로 교환 & tr 2개 교환.

wd40이 줄줄 흘러 있는데 세척해놓았습니다.











파워 앰프 작업후 사진.

전해 컨덴서 모두 교환.삼화 105도급 사용,커플링은 필름 사용.

입력 tr 4개가 교환되어 있는데 괜찮은 것이라서

리드만 짧게 재납땜 해놓았습니다.











앰프 기판이 금이 가 있어서 그전에 때운 흔적이 있는데 덧대어 때워놓았습니다.











기판 모두 재납땜.











휴즈형 조명 전구 6개 교환.

시중 전구들이 원래 것보다 조금 어둡습니다.













그외 스케일창 내부 청소 해놓았습니다.

컨트롤류 모두 분해 세척.



튜너부 바리콘 완전 개폐시 튜닝 바늘 위치 재조정.

rf 트래킹 하이 밴드 108mhz & 로우 밴드 88mhz & 센터 벤드 98mhz 설정 & rf 게인 동일.

스테레오 디스토션 1khz 1.3% 까지 얻음.

mpx 로우 페스 필터가 코일형이 아니라서 디스토션이 좀 높게 나옵니다.



그외 스테레오 분리 조정은 지원이 안되어서 데이터만 올려드립니다.

1khz 37.4db 입니다.











정확한 튜닝 미터 동조 지점인데 중심에서 거의 맞습니다.

튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.



작업비는 15만원 청구드립니다.

하루 반나절 정도 작업한 것 같습니다.

편하신 시간에 들려주세요.좋은 주말되세요.
