소니 카셋트 580 & 켄우드 리시버 6600 (2010년 4월 15일 일반)

카셋트는 작업하지 않습니다만 가져오셔서 한정으로 살펴드렸습니다.

2대를 가져오셨는데 장단점이 있네요.b라고 적은신 것은 외관은 낡습니다만

내부는 더 좋은 것 같습니다.



a라고 써진 것을 메인으로 해서 작업 옵션을 주셔서 b측 스피커를 떼어내어

a에 달았습니다.580은 스피커가 4개인데 a것이 좋지 않네요.a가 손도 많이 탄것 같습니다.

b 역시 손이 많이 탔네요.













a 기기 정류 컨덴서&출력 대형 커플링등 주요 컨덴서는 교환했습니다.

용량을 대폭 늘려서 달아놓았습니다.삼화 105도 사용.

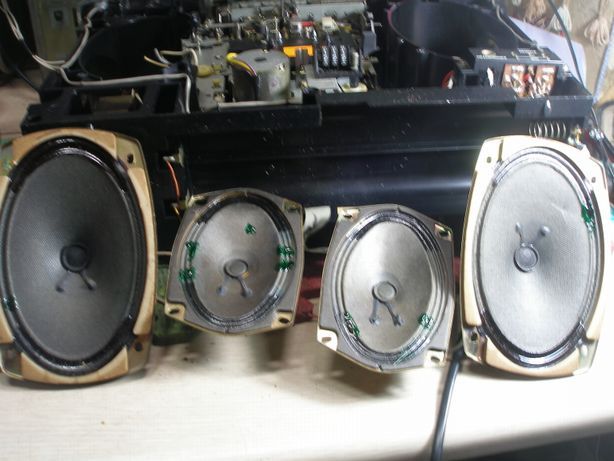

b 기기에 a 스피커 장착 사진.군데군데 손상되고 찢어진 부분은 떼웠습니다.

그대로 두면 음량이 떨어집니다.











둘다 감도가 안좋은데 내부를 엉망으로 돌려놓아서 그럽니다.

그외에 다른 부분들도 모두 diy 좋아하는 전 사용자분들이 돌려놓은 것 같네요.

최대한 복구했습니다만 카셋트의 한계가 있사오니 참고되시구요.



그외 580은 하이&로우 밴드 주파수 표기 눈금이 조금 오차가 있사오니 참고되시구요.

작업 전후 음질은 충격적으로 향상되었습니다.

580은 카세트라디오임에도 에어바리콘이 탑재되어 있습니다.

그외 오디오 출력단도 고출력 입니다.



튜너부 a기기 스테레오 디스토션 1khz 1.3% 까지 얻음.

스테레오 분리도 1khz 37.5db 까지 얻음.



b기기 스테레오 디스토션 1khz 1.4% 까지 얻음.

스테레오 분리도 1khz 37.1db 까지 얻음.



그외 콘트롤류 모두 세척.

스케일창 내부 청소.



볼트류가 a기기가 많이 없고 다른 것이 사용되어서 b 기기 것을

a기기에 채우고 b 기기 볼트들은 제가 가진것으로 채웠사오니 참고되시구요.

a기기 뒷면 고정 볼트 긴것이 1개 없는데 내부 고정 플라스틱이

파손되어서 그전부터 비워져 있네요.참고되시구요.



작업비는 대당 3만원씩,토탈 6만원 입니다.

작업량이 꽤 되었습니다.













켄우드 리시버 6600인데 우측 채널 작음,컨트롤 계통 접점 문제등으로 입고 주셨습니다.

우측 채널 음량 편차 원인은 볼륨 오차인데 오차가 심한 편이네요.

출력 전압을 측정해보니 처음엔 작다가 중간 이후엔 오히려 우측이 더 커집니다.











프리 앰프 기판을 보려면 앰프 패널을 분해해야 하는데 사진은 태입&소스 셀렉터 스윗치

노브 부분으로 그전에 파손되어 있네요.제가 한것이 아니오니 참고되시구요.











소형 16밀리 볼륨용 가변 저항은 지름이 작아서 일제 알프스 것도 오차가 심합니다.

알프스 것이라고 샀다가 짝퉁이다 싶은 볼륨들인데 그중에서 편차가 작은 것으로 교환했습니다.

이것도 중간 이상에서는 우측이 더 커지는데 10watt 미만에서는 비교적 밸런스가 괜찮습니다.



감수하시고 사용하세요.샤프트가 짧아서 볼륨 노브가 살짝 걸치듯이 조립되오니 참고되시구요.

더 긴것은 없습니다.라우드니스 컨트롤용 센터탭이 달려있어서 라우드니스도 잘 작동합니다.













역시나 기판들에 wd40이 줄줄 흐릅니다.











스케일창 내부 청소 해놓았습니다.











mpx ic v.c.o 작동이 좋지 않아서 교환했습니다.

그외 커플링 컨덴서 3개 오디오용 전해로 교환.1개는 기판 밑에 설치.



스테레오 디스토션 1khz  0.42% 까지 얻음.

스테레오 분리도 1khz 39.8db 까지 얻음.

세라믹 필터 1개 교환.



바리콘 샤프트 기어 유격이 좀 있어서 튜닝시 좌우 유격이 큰편이오니 참고되시구요.

튜닝 미터를 보시고 튜닝 샤프트를 살살 좌우로 움직여보시면 그 내용을 아실겁니다.



그외 앰프부 바이어스 조정 해놓았습니다.

스피커 릴레이는 그전에 교환되어 있어서 그냥 두었습니다.

그외 컨트롤류 모두 세척.



우드 케이스 고정 볼트가 2개 없는데 볼트 규격이 가진 것이 없어서

부품통에 비슷한 걸로 매꾸었습니다만 제치가 아니오니 참고되시구요.



작업비는 7만원으로 토탈 13만원이네요.

편하신 시간에 들려주세요.좋은 하루되세요.
