데논 앰프 PM255 (2018년 2월 18일 일반)

오래 기다리시게 해드려 죄송합니다^^

근래 빚 돌려막기로 대출받은 월 납부금과 어머니와 제 건강등 민생고로

사선을 넘나들다보니 거의 포기 상태에 가까운 것 같습니다...

게다가 기기 박스를 착각해서 아무 생각없이 보내주신 것도 기억치 못했네요.

거듭 죄송한 말씀 드립니다.



릴레이가 안붙고 간헐적으로 불량,간헐 험등의 증세로 보내주셨습니다.

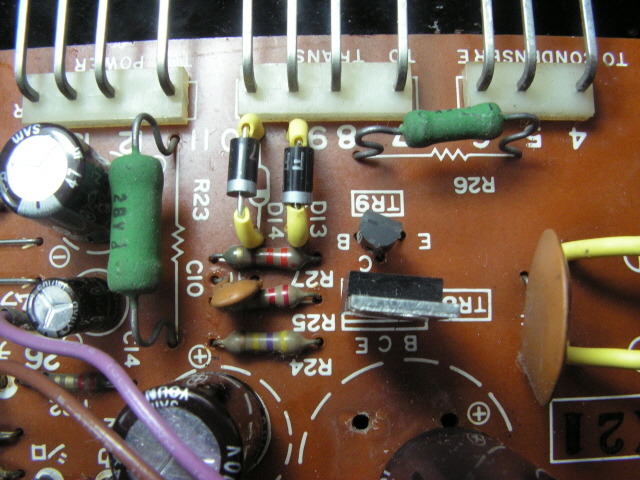

사진은 전원,릴레이 기판인데 좁은 공간에 기판이 세워져 있어서

조립 상태에서는 트러블 슈팅을 할수 없습니다.



해서 추측 수리를 먼저 했습니다.











앞서 이쪽 기판의 tr중에 정전압 레귤레이터 tr의 검출,초단 달링턴 tr 2개를 교환해드렸습니다만

그 2개 빼고 릴레이 회로 쪽 tr,정전압 tr등을 모두 교환했습니다.











작업한 김에 파워 앰프 정류 회로 쪽 정류 다이오드,정전압 회로 다이오드를

대용량 고성능 페스트 리커버리 다이오드로 모두 교환했습니다.

기존 다이오드 용량이 작고 앞서 파워 앰프 케페시터를

15,000uf 대용량으로 교환해서 좋은 사양이 됩니다.













그외 기판의 큰 전류가 흐르는 곳,스피커 쪽 기판 프린트에는 굵은 단선을 덧대어 보강했습니다.

싹슬이 작업후에 조립을 하고 자,이젠 잘 붙겠지...

전원을 넣어 봤습니다만 ?? 에구,릴레이가 안붙네요.











기억력이 엉멍이여서 뒤늦게 생각난 것이,

앞서 전원 스윗치를 교환해드렸었는데 이 앰프는 사진처럼 전원 스윗치가 2계통인데

뒤쪽의 주전원 스윗치인 레버식 스윗치가 부품 가게에서 구할수 있는 것은

온 오프가 반대 작동을 해서 분해해서 고전 끝에 원래 작동 위치로 맞추어 교환을 했었습니다.



이 스윗치는 잘 작동합니다만 우측 스윗치가 내부 접점간 누설로

오픈된 스윗치 단자 간에 500-700킬로옴 내부 저항이 생긴 것이

릴레이 작동 불량의 원인입니다.



이 스윗치는 전원을 끌때 릴레이 드라이버 바이어스를 차단해서

스피커에 잡음을 차단하는 기능의 스윗치인데 이 앰프 경우는

전원 오프시 폭음이 상당히 크고 전원을 끄는 순간 바로 들리는 특성이여서,



릴레이 회로에 직류 검출,바이어스 컷 오프 tr들이 달려 있지만

릴레이 접점이 1초 쯤 후에 떨어지는 속도로는 그 폭음 대처가 안되어서

이 스윗치로 전원을 끄는 순간 릴레이가 바로 떨어지게 하는 기능을 합니다.



데논 기기들 회로들은 독창적인데 이 앰프 릴레이 회로도 그렇습니다.

릴레이 드라이버가 이른바 달링턴 구성이여서 매우 작은 도둑 전류로도

릴레이 작동 불량이 날수 있습니다.



이쪽 스윗치 내부 누설로 접지측으로 작은 전류를 흘려서

매우 작은 릴레이 드라이버 전류가 누설되어서 릴레이 작동 불량이 된것입니다.

회로도가 없어서 한참 해매다가 찾았습니다.











사진의 커넥터가 스윗치 쪽으로 가는 배선인데 이 배선을 떼면 도둑 전류가 없어져

릴레이가 붙기는 하지만 릴레이 컷트가 느려져 전원 오프시 매우 큰 폭음이 납니다.













스윗치는 부품이 없어서 교환할수 없고,

릴레이도 붙고 전원 오프시 바로 릴레이가 떨어져 폭음도 없게 하기가 낭패입니다.

릴레이 회로를 새로 설치할 공간도 없고 그런 작동을 하려면 릴레이쪽 전원도 별도 구성해야 합니다.

그러나 한참 궁리 끝에 꽁수로 두 작동 모두 잘 되게끔 하는데 성공했습니다.















앞서 작업이 좀 되어서 컨트롤류들을 모두 재세척 했습니다.











패널이 한쪽으로 밀렸는데 택배시 이런 경우가 제법 됩니다.

패널이 간단히 상하 볼트들로 고정되는 기기들이 이같은 경우가 있습니다.

패널 손상이 갈만큼 충격은 아니고 제법 충격이 있을때 이럴수 있습니다.











혹시 보내드렸는데 또 밀렸다면 패널 상하 볼트 4개를 풀으시고

페널을 맞추신 후에 조이시면 됩니다.볼트는 너무 꽉 조이지 마세요.

패널 센터는 늘 잘 맞추어드려도 이럽니다.











앰프가 이쁘고 컴펙트하고 음질도 좋사오니 잘 사용하세요^^

더 업그레이드 되었습니다.



험 관련은 모두 좋습니다만 혹시나 또 험이 난다면 소스 기기들 문제일수도 있사오니

잘 살펴보시고 혹시 앰프 문제이면 증상을 잘 살피셔서 말씀주세요.

커넥터류 세척,주접지 측도 보강 납땜 해두었습니다.



화요일쯤 발송드리겠습니다.

작업이 늦어져 거듭 죄송합니다.

좋은 주말되세요^^
