산수이 리시버 7070 (2011년 7월 21일 오버홀)
프리 앰프에 사용되는 불량율이 높고 구할수없는 ba312 ic 문제로 작업하지 않는 기종입니다만
ic를 구해주셔서 오버홀 작업을 해드렸습니다.
파워 앰프 컨덴서 10,000uf ->15,000uf 로 증량 교환.
러그 고정식인데 사진처럼 고정되는 기판 측이 한켠으로 구멍이 치우쳐
고정 러그를 쓸수 없어서 접착 고정했습니다.
그외 고주파 임피던스 보상용 필름 컨덴서 장착.
파워 앰프 전압 증폭단,드라이버 기판 작업 후 사진입니다.
초단 차동 회로 tr 4개 hfe 선별 교환.전해 컨덴서류 모두 교환.삼화 105도급 사용.
커플링은 필름 사용.반고정 저항 교환.기판 모두 재납땜.
전원 회로 전해 컨덴서류 모두 교환,삼화 105도급 사용.기판 모두 재납땜.
릴레이 교환.
그전에 잘못 수리된 부분들 복원.
휴즈들은 그시절 휴즈가 좋아서 사포질해서 세척했습니다.
그외 릴레이 회로,파워 앰프 회로등 모두 재납땜.
7070은 포노단 기판을 뜯으려면 대공사이네요.
전면 패널 새시까지 분해해야 합니다.
포노 앰프 tr 6개 모두 교환.
이 시절 소신호 tr들은 불량율이 높은데 차후 포노단 기판 작업하려면
대공사이므로 뜯은 김에 싸그리 교환했습니다.
전해 컨덴서류 모두 교환.커플링은 오디오용 전해 사용.그외 삼화 105도급 사용.
마이크 앰프 쪽은 작업하지 않았습니다.

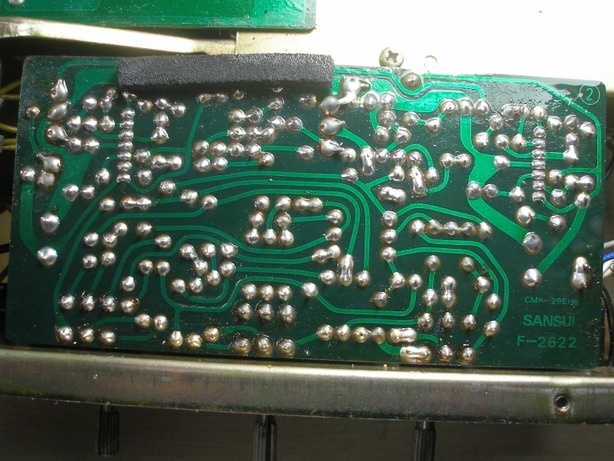

포노 앰프 기판 모두 재납땜.
프리 앰프 기판 작업 전인데 작업 후 사진이 없네요.
문제의 ba312 입니다.
ic 외에 tr들 모두 교환,전해 컨덴서류는 모두 오디오용 전해로 교환했습니다.
프리 앰프 기판 모두 재납땜.
튜너 기판 작업후 사진입니다.
바리콘 세척,전해 컨덴서류 모두 교환.신호 계통은 오디오용 전해,필름 사용.
그외 삼화 105도급 사용.기판 모두 재납땜.
작업후 시그널 미터가 사진처럼 꺽이는데 그전에 많이 틀어져 있네요.
감도,기타 성능등 대폭 향상되었습니다.
정확한 튜닝 미터 동조 지점.
튜닝 미터마다 0점 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
늘 저 위치에 튜닝하세요.

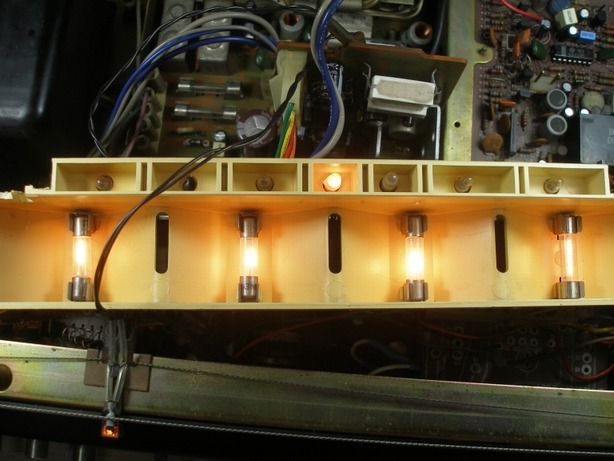

전구는 휴즈형 전구를 사용하는데 죄송합니다만 가진 것이 없어서
1개 나간 것만 예전에 빼놓은 것으로 교환해놓았습니다.
혹 사용하시다가 전구가 나가면 불편하시더라도 다시 들려주시면 교환해드리겠습니다.
전면 패널,노브류 물청소,
작업 완료.
말씀주신 증세 모두 개선 & 장시간 테스트 완료 했습니다.
*작업 내역
*튜너부
-바리콘 세척.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-하이 & 로우 밴드 표기 편차 최소화.
-s 커브 검파 코일,mpx v.c.o 정밀 최적화.
-스테레오 디스토션 1khz 0.16% 까지 얻음.
-스테레오 분리도 1khz 44.8db 까지 얻음.
-am 회로 제외 전해 컨덴서류 모두 교채.신호 계통은 오디오용 전해,필름 사용.
그외 삼화 105급 사용.
-am 회로 제외 기판 모두 재납땜.
*전원부
-파워 앰프 컨덴서 15,000uf로 증량 교환.
고주파 임피던스 보상 필름 장착.
-그외 전원단 전해 컨덴서류 모두 교환.
-기판 모두 재납땜.
*파워 앰프부
-초단 차동 회로 tr 4개 전류 증폭율 선별 교환.
-전해 컨덴서류 모두 교환.삼화 105도급 사용.
-커플링 컨덴서 필름으로 교환.
-반고정 저항 4개 교환.
-기판 모두 재납땜.
*프리 앰프부
-ic & tr 모두 교채.
-전해 컨덴서류 모두 오디오용 전해로 교환.
-기판 모두 재납땜.
*포노 앰프부
-tr 6개 모두 교환.
-전해 컨덴서류 모두 교환.오디오용 전해,삼화 105도급 사용.
-기판 모두 재납땜.
-그외 릴레이 교환.
-그외 컨트롤류 모두 분해 세척.
-그외 스케일창 분해 청소.
-전면 패널,노브류 물청소.
작업비는 풀 이틀 작업으로 21만원 청구드립니다.
잘 사용하시고 혹 불편하신 점 있으시면 다시 들려주세요.
좋은 하루되세요.
