파이오니아 리시버 SX880 (2014년 9월 11일 일반)

튜닝 다이얼 헐렁임,스테레오 분리도,기타 점검 등으로 입고주셨습니다.

다이얼 문제는 간단히 튜닝 샤프트 너트가 풀려 그럽니다.



그외 파이오니아 이 시리즈들은 튜너부가 스테레오 분리도 조정 지원이 안되는데

조정식으로 바꾸어 스테레오 분리도를 좀 더 얻었습니다.











먼지가 많은데 부식이 아닌 경우는 털어내면 대부분 깨끗해집니다.

압축 공기로 청소하는 것이 가장 좋습니다만 제 경우 사정상 진공 청소기,솔로 청소해서



구석진 곳등은 청소가 안되오니 양해 해주시구요,













바리콘 세척.샤프트 쪽은 점도가 낮은 글리즈 도포를 하고 날개 쪽은 잔유물이 없는

세척제로 닦아 냈습니다.

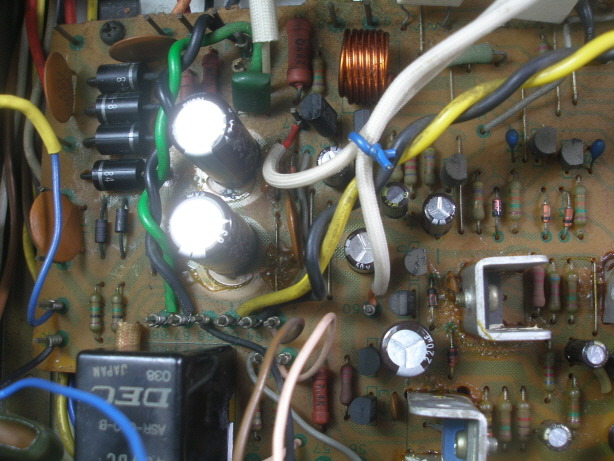

기판 냉납인데 특히 컨트롤류등 움직이는 쪽은 냉납이 많아집니다.

그외 열이 많은 것도 냉납이 많아집니다.











전원,스피커단,주요부등 기판 상당 부분 재납땜,세척했습니다.













220uf -> 106uf











100uf -> 75uf.

일부 케페시터들 상태가 용량이 절반으로 줄고 좋지 않습니다.











880은 튜너 출력 커플링이 멀리 앞쪽 기판에 있습니다.

오디오용 전해로 교환.











전원부,파워 앰프,프리 앰프부 전해 케페시터 모두 교환했습니다.

50볼트 내압 이상에서는 국산품중에서 가장 고성능인 삼영 nxb & 오디오 그레이드,일부 필름 사용.



그외 파워 앰프 반고정 저항 4개 교환,초단 옵셋 조정용 tr 2개 교환.

바이어스는 웜업후 온도 보상 전에 조정해놓았습니다.













튜너부 mpx 주변 전해 케페시터 오디오용 전해로 교환.











튜너 스테레오 분리를 조정식으로 바꾸었습니다.











릴레이 세척.

이 기기는 48볼트용이라서 구할수 없는 것인데 24볼트용을 일부 변경해서 유용할수는 있습니다.



릴레이는 근래 것들이 구조,접점등이 좋지 않아서 가급적 기존 릴레이를 세척하고 있습니다.











검파 코일 분해 수리.

2가지 온도 보상횽 케페시터를 기판 상하에 달아서 코일 드리프프트를 최소화 했습니다.











조명 전구 교환.











이 전구는 일명 번데기형 전구로도 불리는데 이 전구는 규격이 6,12볼트 밖에 나오질 않습니다.

출고시 8볼트용이라서 6볼트를 쓰면 금방 나가서 전류를 줄여 교환했습니다.











이 튜너는 출력단 로우 페스 필터가 코일식이 아니라 저항,케페시터 & nfb 형이라서

사진이 좀 잘안보입니다만 19.38khz 스테레오 분리 신호가 좀 남아 있습니다.



이 때문에 왜율이 좀 떨어지는데 찌그러지는 왜율이 아니고 가청 주파수 대역 이상의

19.38khz 잔류 신호량이여서 괜찮습니다.

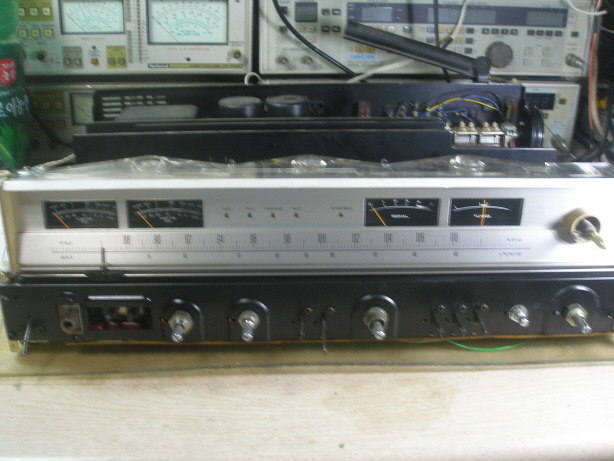

정확한 튜닝 미터 동조 지점.미터마다 0점 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

거의 중앙에서 맞는데 시그널 미터와 상관없이 늘 이 지점에 튜닝하세요.











시그널 미터 표기가 너무 올려져 있어서 작업후 꺽이는데 줄여 놓았습니다.

감도는 향상되었습니다만 시그널 표기는 덜 뜨오니 참고되세요.



미터 표기는 메이커 지정들이 눈금 4-5 중간 & 4.8정도 지정이 많습니다.











2채널 밀리 볼트 미터로 밸런스 체크인데 앰프 미터 레벨 표기를 맞추려 한것입니다.











조정 전 8옴 부하 & 1왓트 전후  미터 표기.











조정후.

이런 작은 미터들은 낮고 높은 쪽 오차가 크오니 참고로 보세요.











포노 앰프 한쪽이 잡음이 나는데 사진의 ic 불량으로 그럽니다.

이 ic는 국내에서는 구할수 없는 것이여서 그냥 두었습니다.



혹 포노를 사용하신다면 문제인데 이 ic를 해외에서 구하려면 대행료,운송비등으로

제 경우 1개만 사도 십만원 이상이 들어서 차라리 다른 ic로 회로 변경을 해서



장착하는 것이 나을수도 있습니다.초기형 ic라서 사양도 그리 좋지 않습니다.

혹 포노 앰프 복구를 원하신다면 다른 ic로 작업은 가능하오니 차후 참고되세요.













스케일창 내부 청소 & 모든 컨트롤류 3가지 용제로 세척했습니다.











뒷 단자류 세척.

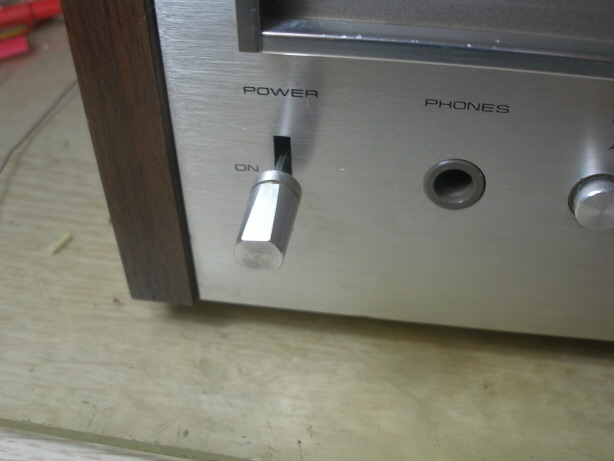

파워 스윗치가 잘 휘어지는데 얼핏 부러질 가능성이 있사오니 이쪽에 충격이 가지 않게끔 잘 사용하세요.

혹 부러지면 비슷한 다른 기기들에서 적출해서 달수는 있습니다.











*그외 튜너부 작업 내역.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 위상 쉬프트 코일 & 모노 t.h.d 코일 & 튜닝 센터 정밀 최적화.

-스테레오 왜율 1khz 좌우 1.7% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 43-44db 이상.나쁜 쪽 채널에 주고 받음.



잘 작동할것입니다만 혹 문제있으면 말씀주세요.

좋은 하루되세요^^
