삼성 앰프 800A & 스트라우트 앰프 4130 (2011년 7월 12일 일반)

삼성 앰프 800a인데 두대를 입고 주셨습니다.두대 모두 좌측 채널 불량이네요.

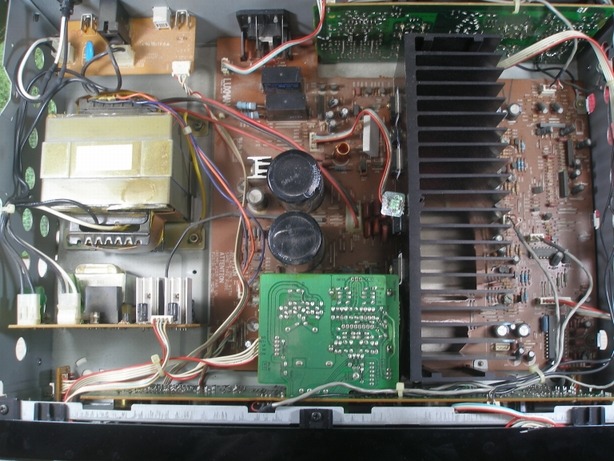

사진은 메인으로 쓰실듯한 800a입니다.좌측 채널이 간헐적으로 불량인데

간단히 릴레이등 문제가 아닌 컨트롤 기판 문제로 한참 추적 끝에 찾았습니다.

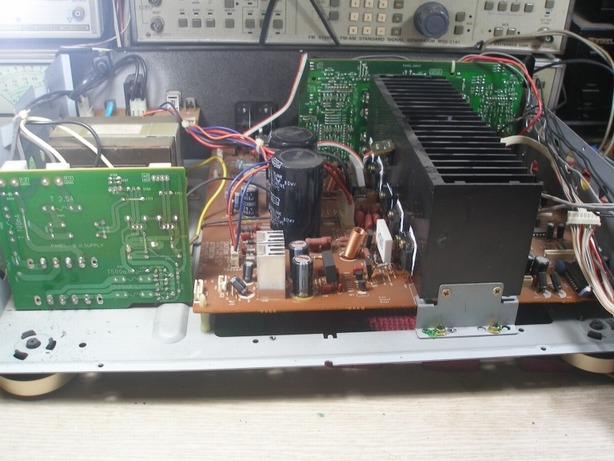

프리 앰프부 & 주요 부분 재납땜.











 원인이 커넥터 핀 납땜 들뜸인데 사진의 기판 우측 커넥터 배열 맨끝 핀 납땜 불량입니다.













바이어스 조정을 하려면 테스트 포인트 취부 납땜을 해야 합니다.











그전에 릴레이가 옴론 것으로 교환되어 있는데 드라이버 자루로 톡톡 쳐보니

좋지 않습니다.국산으로 교환했는데 사진으로는 중고 같습니다만 새것입니다.

교환후 드라이버 자루로 톡톡 테스트 완료.











작업하다가 땀이 컨트롤 ic로 떨어진 사진인데 다행히 전원 오프시 떨어졌습니다.

여름에는 땀이 자주 작업 기기에 떨어져서 기기를 손상시키는 경우도 있습니다.











베이스 노브 없는 800a입니다.

이 기기도 좌측 채널 불량인데 간단히 릴레이 문제입니다.

그러나 작업 내용은 앞 기기와 거의 같습니다.











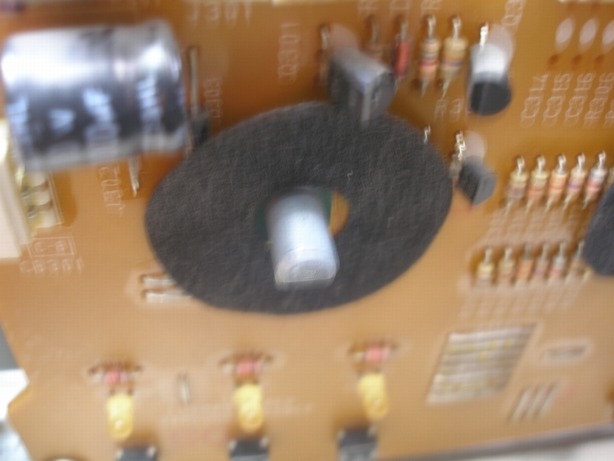

그전에 베이스 컨트롤 가변 저항이 교환되어 있는데 샤프트가 좀 짧네요.











릴레이 교환.











바이어스 조정.











플라스틱 발이 1개는 핀이 깨지고 1개는 접착되어 있는데

고정되는 부분이 제가 가진 다른 플라스틱 발을 유용해드릴수가 없네요.

그냥 접착해서 고정 해놓았습니다.핀이 깨진 1개는 살짝 걸리는데 기기를 설치하면

별 문제없어서 살짝 걸어 놓았습니다.











스트라우트 4130 파워 앰프 컨덴서인데 기존 6,800uf 용량을 10,000uf로 교환했습니다.

용량은 크지만 크기는 작습니다.파워 컨덴서 불량으로 전원을 넣을 때나

음량을 올릴때 보호 회로가 작동이 되는 증세입니다.











그외 증세 관련해서 원인이 될수 있는 부분들은 추가 작업을 했습니다.

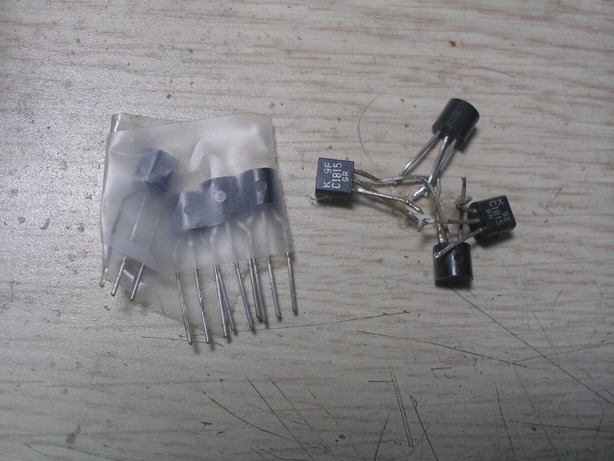

스트라우트들은 초단 tr이 저잡음 고전류 증폭율이 아니고 차동 회로 옵셋 어저스터가

없어서 저잡음 tr을 전류 증폭율 선별해서 교황했습니다.

역시나 작업 전 수십mv 옵셋이 어저스터가 없음에도 2mv 이내로 좋습니다.











그외 파워 앰프 입력 커플링 필름으로 교환.

파워 앰프 전해 컨덴서류 모두 교환했습니다.

프리 앰프 전원단 일부 컨덴서 교환.













그외 프리 앰프 입력단 커플링 오디오용 전해로 교환.

일부 컨덴서 삼화 105도급으로 교환.











그외 파워 앰프 일부분만 재납땜 했습니다.











파워 앰프 컨덴서에 고주파 보상용 필름 추가.











4130들이 대부분 그런것 같습니다만 볼륨,밸런스 가변 저항 오차가 큽니다.

밸런스가 좌측 3 정도에서 맞습니다.밀리볼트 미터로 미터 표기 레벨을 최대한 맞추었사오니

레벨 미터로 확인 하시거나 밸런스 노브 저 위치에 두고 사용하세요.



그외 스트라우트들은 스피커 릴레이를 사용하지 않고

프리 앰프 출력단에 전원 온오프시 충격음 컷트 회로가 들어가는데

그 영향으로 전원 넣고 바로 톤 온&오프 스윗치 작동시 커플링 컨덴서 충전이 안되어서

충격음이 납니다.톤 온 오프 스윗치는 10초 정도 지난 후에 사용하세요.



작업비는 800a 1번 앰프가 작업 시간이 좀 되어서 5만원,

2번 앰프는 4만원,스트라우트는 부품 값,작업량이 좀 됩니다만 5만원,

토탈 14만원 입니다.스트라우트는 출고시보다 업그레이드 되었습니다.



편하신 시간에 들려주세요.좋은 하루되세요.
