야마하 리시버 R8 (2012년 2월 8일 일반)

컨트롤류 여러 접점들이 좋지 않아서 소리 끊김,fm 불량등 증세가 있네요.

작업은 그저께 완료되었습니다만 다른 기기와 같이 작업 보고를 올려 드리려다가

작업이 늦어져 작업 보고가 늦어졌습니다.

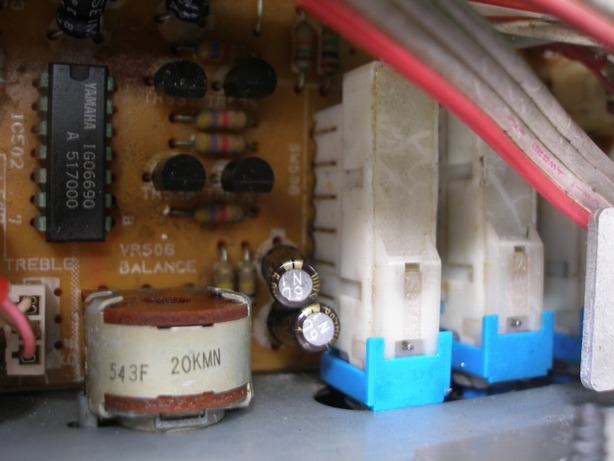

사진처럼 그전에 끈적거리는 알수없는 것이 기기 전반에 걸쳐 뿌려져 있는데

앰프 기판등 전반에 걸쳐 뿌려져 있습니다.

이 때문에 컨트롤류들이 심한 접점 불량 상태인데 모두 세척해내려고 애를 먹었습니다.











이 시절 대부분 튜너는 프론트엔드가 사진처럼 모듈형인데

이쪽도 만져 놓아서 감도가 많이 떨어져 있습니다.











 mpx ic가 고급 버젼인 산요 la3400이 들어가 있습니다.

그러나 rf & if 회로 한계로 스테레오 분리도는 그다지 좋지 않습니다.













그외 프리 & 파워 앰프 전해 컨덴서들을 모두 교환 해놓았습니다.











스피커 릴레이인데 중국산 제조인 국산 신품으로 교환했습니다만

교환후 들어보니 신품임에도 접점 불량입니다.



이 규격은 예전에는 일제 타카미사와 것을 썼습니다만 같은 문제가

자주 발생해서(작업후 재입고등) 국산 릴레이로 바꾸었는데 마찬가지 문제가 있네요.



다시 열어서 접점 세척,릴레이 접점 막대 위치 수정을 한후에

교환후 외부 충격을 가해서 작동 여부를 확인해서 교환했습니다.











fm 안테나 동축 케이블 심선을 직접 구멍에 꽂는 형식인데

연결이 좋지 않은 구조여서 안테나 연결시 잘 연결하셔서 사용하세요.













그외 오디오 쪽 단자들은 세척해놓았습니다.











작업 완료.



*작업 내역

*튜너부

-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-감도 대폭 향상.

-야마하 c.s.l 튜닝 정밀 최적화.

-스테레오 디스토션 1khz 0.52% 까지 얻음(좌우 채널중 높은 족 데이터)

-스테레오 분리도 1khz 31.8db 까지 얻음.(좌&우 채널중 낮은 쪽 데이터)



*프리 & 파워 앰프부

-전해 컨덴서류 모두 교환.오디오용 전해,필름,삼화 105도급 사용.



입고시 증상들은 튜너부외엔 세척 & 릴레이 관련 증상들입니다.

세척 작업이지만 한참 걸립니다.

-그외 바이어스 조정,



편하신 시간에 들려주세요.좋은 하루되세요.
