인켈 앰프 AK650 (2015년 3월 31일 일반)

사정으로 너무 오래 기다리시게 해서 죄송합니다.

볼륨 조절시 큰 잡음,한쪽 채널 불량등으로 입고주셨습니다.



살펴보니 볼륨 조절시 잡음은 접점 문제외에 전원 투입시 한동안 잡음이 크게 나는데

원인은 그전에 프리 앰프 커플링 케페시터를 47uf로 너무 큰 용량으로 교환해서 케페시터가



충전되는 시간이 길어져 직류가 신호 계통에 유입되어 그렇습니다.











전해 케페시터들이 모두 리캡이 되어 있습니다.











일부 커플링 케페시터들이 사진처럼 소켓 작업이 되어 있는데 좋지 않습니다.

모두 탈거하고 직접 납땜했습니다.













릴레이도 교환되어 있는데 접점이 좋지 않아서 세척,수정 해놓았습니다.

접점간 플라스틱 류는 앰프용으로는 없는 것이 좋아서 떼버리고 릴레이가 소켓 작업이



되어 있는데 철제 핀으로 고정되어 있습니다만 자칫 튀어서 파워 앰프 손상이 될수 있어서

탈거하고 글루 건으로 접착 해놓았습니다.











프리 앰프 tr 모두 & 파워 앰프 초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로

좌우 맞추어 교환했습니다.이러면 좌우 회로 나이득,전류량,주파수 특성,nfb 량이 같아져



좌우 성능 밸런스가 좋게 됩니다.특히 모자 모양의 tr은 불량율이 높습니다.

혹 잡음의 원인이 될수 있기 때문에 모두 교환해주는 것이 좋습니다.











프리 앰프 기판은 냉납이 심해서 모두 재납땜 & 세척했습니다.











교환한 파워 앰프 초단 차동 회로 tr은 온도 변화에 상보하게끔

수축 튜브로 열결합 해놓았습니다.



그외 반고정 저항 4개 교환.











파워앰프 바이어스 웜업후 조정.











모든 컨트롤류 3가지 용제로 세척.

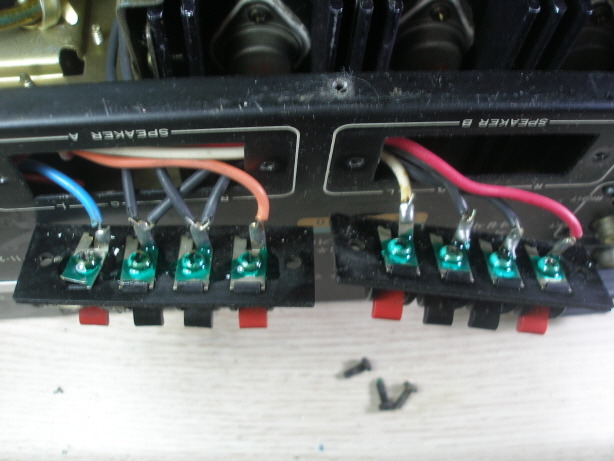

650은 스피커 터미널 단자가 풀려서 릴레이 접점 불량 같은 문제가 나는 경우가 많습니다.

세척하고 조이고 락킹 페인트 발라두었습니다.











뒷 단자류 세척.











일부 기판 재납땜.











이제 조용히 잘 작동할겁니다.



잘 사용하시고 혹 문제있으면 말쓰주세요.

좋은 하루되세요.
