인켈 앰프 AK650 & 튜너 TK600 (2019년 7월 11일 일반)

오래 기다리시게 해드려 죄송합니다^^

앰프,튜너 셋트를 입고주셨는데 말씀주신 증상은 모두 간단히 접점 문제들입니다.



사진은 650 앰프 작업 전 사진인데 두대 모두 상태가 650,600 치고는 얼핏 상당히 좋습니다.

그러나 접점 부식이 심하고 수리업자가 아니라 판매업자 손을 탄 기기 같습니다.



두 기기 상판 모두 무광 페인트로 재도색 되어 있습니다.











말씀주신 증상들은 모두 세척 신공으로 개선됩니다.

일을 줄이려고 일반 작업은 4가지 용제 세척을 중단했습니다만



접점 부식이 심해서 일반 세척제로는 개선이 안되고

얼마 안가 또 접불이 생길 가능성이 커서 4가지 용제로 세척 해드렸습니다.



이 작업만 한나절이 걸립니다.

앰프 외관은 깨끗한데 접점 부식이 심합니다.











릴레이는 세척한지 얼마 안된 것 같습니다.











릴레이 커버를 무식하게 인두로 깨고 열었네요.











납땜이 불안한 곳이 많은데 비용 상승을 고려해 간단히 일부만 납땜 했습니다.

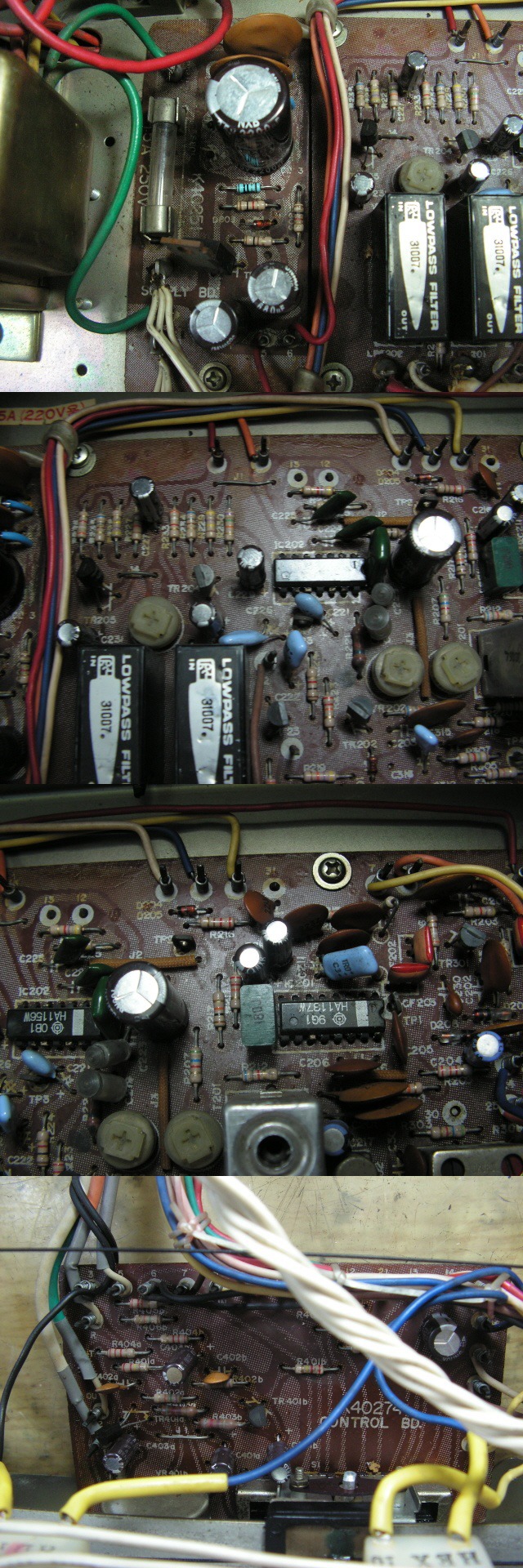

작업 전 사진입니다.











파워 앰프 기판인데 650은 파워 tr,큰 전류쪽 패턴이 얇아서 그을린 기기가 많습니다.











기판 일부만 재납땜.그나마 다른 곳에서는 이런 일 할일이 없습니다.

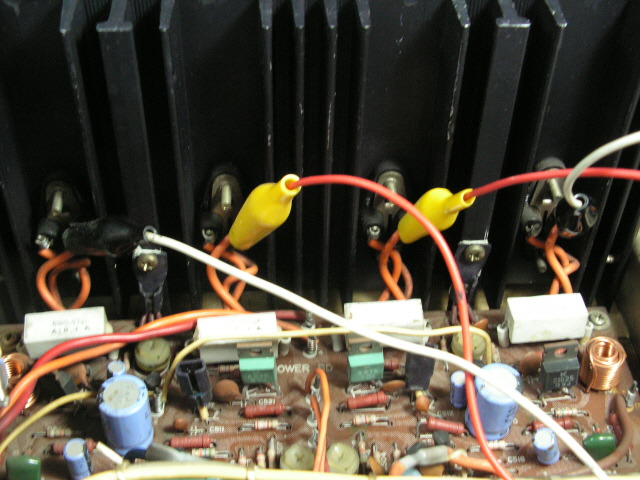

옵셋,바이어스 웜업후 조정.

이런 것도 다른 곳에서는 해주는 곳이 없습니다.











무유도 8옴 더미 로드를 물리고 최고 출력,클립 파형 확인.

작은 출력에서는 얼핏 정상 작동해도 전류단 손상이 된 경우는



큰 출력에서 찌그러지기 때문에 부하를 물리고 최고 출력까지 확인해야 합니다.











650은 스피커 볼트가 풀린 경우가 많아서 스피커 릴레이,컨트롤 계통 접점 문제처럼

접불 문제가 생길수 있습니다.이 기기는 조금 풀려 있습니다.











볼트를 조인 후로 락킹 페인트 위치만큼 풀린걸 알수 있습니다.











단자류 청소.바깥 쪽만 닦은 것입니다.













공지에 올려두었습니다만 마이크 믹싱 볼륨은 반드시 최저로 누고 사용하세요.

이것을 올리면 무신호시 잡음이 납니다.











함께 입고주신 600 튜너입니다.











말씀주신 증상은 am fm,모노 셀렉터 접점 문제입니다.

이쪽이 불량이여서 연결된 앰프 쪽에서도 튜너 선택에서 불량이 납니다.











뒷면의 디엠퍼시스 스윗치가 접점이 안좋아서 75us로 두어도 25us 소리가 납니다.

국내 규격은 75us 이오니 75로 두시고 사용하세요.











1차 정류 케페시터를 출고시 1,000uf에서 2,200uf로 증량 교환.

리플 필터 케페시터 3배 증량 교환.



외산 고급 케페시터와 실측 테스트에서 한번도 진적이 없는 삼영 nxb 사용.

기판 접착제로 부식된 다이오드,저항 교환.



다이오드는 넉넉한 용량으로 고성능 페스트 리커버리형으로 교환했습니다.











전면 컨트롤 기판은 모두 재납땜 & 세척.











tk600은 세팅만 하면 5만원,예전 일반 작업 사양으로는 전원단,커플링 케페시터 교환해서

7만원 전후 책정했었는데 어찌 작업할지 하다가 일이 좀 많아진 김에 전해 케페시터는



몇개 안되어서 am 제외하고 모두 교환해드렸습니다.

알루미나 탄탈은 그대로 두었는데 이 알루미나 탄탈은 그 시절로서는



고급 사양인데 단점이 용량 감소가 비교적 많습니다.











패널 탈거한 흔적이 있는데 전동 드릴로 드르륵 하면 저렇게 됩니다.











이 튜너는 외관은 깨끗한데 내부 창이 좀 뿌옇습니다.

비용 상승을 고려해 패널 탈거는 그냥 두려다가 땠습니다.











이 기기 문제는 바리콘 샤프트가 쩔어서 강력 세척을 누차해도

튜닝시 일부 구간에서 버륵하는 잡음이 개선이 안됩니다.



웬만해서는 세척되는데 일부 이런 경우가 있습니다.

이 바리콘 세척만 몇 시간을 했는데 이것만 아니였으면



그저께 밤에 작업이 끝났을텐데 작업이 늦어졌습니다.

아무래도 바리콘 잡음은 심한 경우 중단해야 할것 같습니다.



아세톤등 몇가지 용제로 틈새에 낀 부식물을 닦아내고

고주파 회로여서 용제 잔류물로 매우 작은 케페시터 용량이 생겨도



계속 틀어지기 때문에 강력 세척,건조,개선이 안되면 누차 반복해야 합니다.











튜닝 센터를 if 리미터 포화 레벨 이하 입력에서 신호 상파 진폭으로 최적화.

다른 곳에서는 이런 것 할일이 없고 무슨 말인지도 모르는 작업입니다.











정확한 튜닝 미터 동조 지점.미터마다 0점 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

이것외에 전원을 끈 상태나 am 선택에서 튜닝 미터 위치를 확인하셔서 맞추셔도 됩니다.



늘 이 위치에 튜닝하세요











am 회로 제외하고 전해 케페시터 모두 교환.











tk600 발진 회로 트리머는 대부분 손대면 부서져서 교환해주는 것이 좋습니다.

그러나 향후 이런 작업도 생략하고 간단히 한 5만원 작업에 맞출 생각입니다.











전원단 기판은 모두 재납땜 & 세척.











*그외 작업 내역.

-로우,하이엔드,rf 트레킹 90-106mhz,테스트 주파수 96mhz 사용.

-스테레오 왜율 1khz 좌우 0.08-0.082% 이하까지 얻음.

-스테레오 분리도 1khz 좌우 49db 이상,나쁜 쪽에 주고 받음.

데이터가 상당히 좋은데 부품 오차,뽑기 운이 좋은 기기입니다.



그외 컨트롤류 모두 세척,스케일창 청소.



잘 사용하시고 혹 문제있으면 말씀주세요^^
