마란츠 리시버 2265 (2021년 5월 6일 오버홀)

돈에 쫒기고 몸이 안좋아서 작업 보고가 늦어져 죄송합니다.

작업 보고가 길어서 쉬어가며 나누어 올려봅니다.

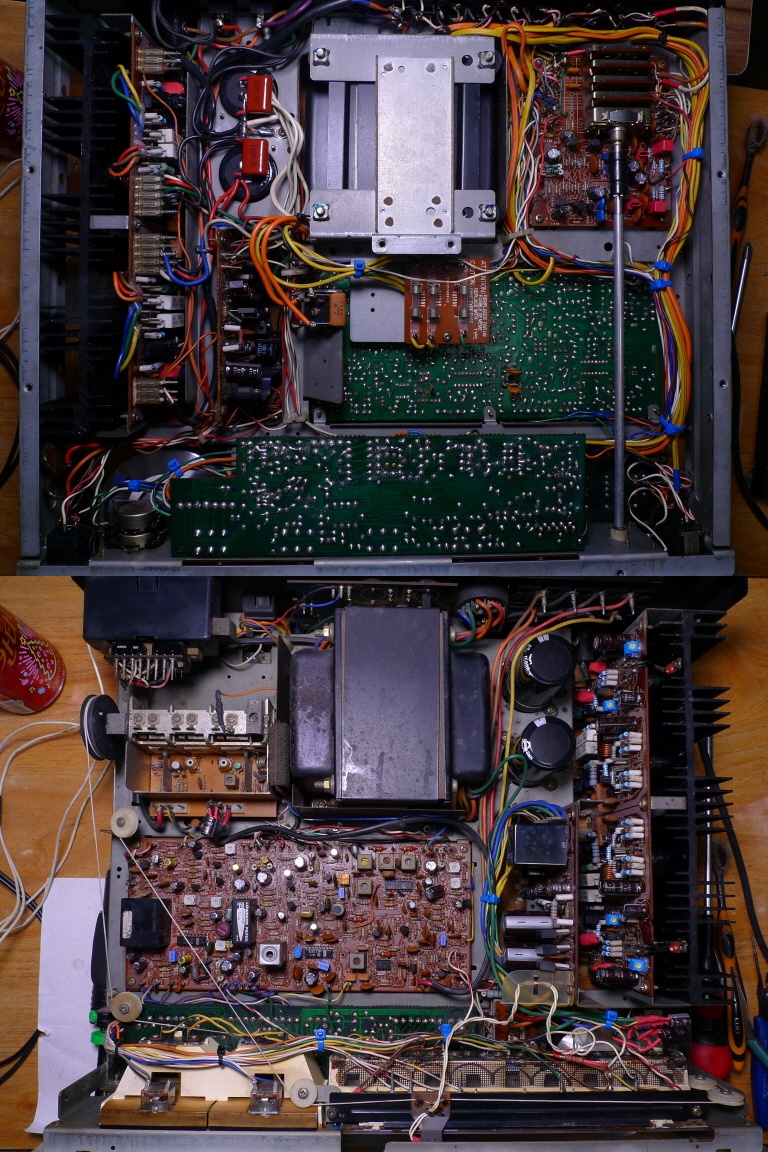

앞서 말씀드렸습니다만 이 기기는 상태가 좀 안좋은데 기기 부식외에

그전에 여러 작업자들에 많은 수리가 되어 있네요.



아래 볼륨 사진은 비교적 글내 뿌린듯 한데 배선에 끈끈하게 묻은걸 보면

케이그인것 같습니다.













노브 틈막이 커버가 1개는 없는데 제가 분실한 것은 없고 떨어진 두개만 붙혀두었습니다.

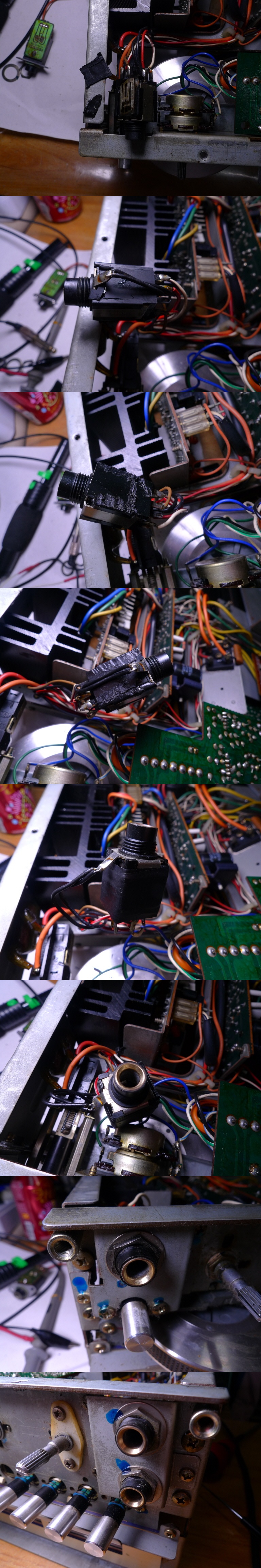

해드폰 단자 플라스틱이 과자처럼 부서지는데 조각조각 붙히고 태입으로 감아두었습니다.

예전에 회원 분이 다른 곳에서 작업한 마란츠 리시버가 태입으로 붙혔다고 섭섭하시다고



나중에 교환했다고 하셨는데 나온지 45년이 넘어서 플라스틱들이 다 부서집니다.

옆에 마이크 단자 쪽도 너트 풀거나 조이면 부서집니다.



해드폰,마이크 단자 녹 닦아놓았습니다.

빈티지들은 이런 부분에서도 예상외로 일손이 많이 듭니다.











파워 앰프 케페시터 출고시 10,000uf를 15,000uf로 증량 교환.

고주파 임피던스 보상용 필름 케페시터 추가.



배선들은 매우 굵은 것으로 단자에 단단히 감아 납땜했습니다.

이쪽 배선은 수밀리옴이라도 매우 중요합니다.



고주파는 매우 작은 저항,배선 길이로도 파워 앰프 부하 저항으로 작용해서

큰 출력이 나와서 발진,nfb 회로에 악영향을 줍니다.



납은 전도율이 크게 떨어져 기본 배선을 잘하고 납은 배선이나 리드를 고정하는

용도로 쓰는겁니다.



실납 한 30센티 저항 값을 재보면 일반 배선에 수십배 이상 저항이 높습니다.

은납도 마찬가지 입니다.은납이여봤자 0.2%? 성분에 단자간 잘 스미지 않고



인두 온도를 올려야 해서 납 산화가 쉬운데 납이 산화되면 납땜부 저항이 크게 올라갑니다.

얼마전 다른 기기 수리해가신 김성희님 께서 감사히 15,000uf 케페시터 10개를



사다 주셨는데 그새 다 쓰고 마지막 2개가 들어갔습니다.











파워 앰프 기판인데 얼핏 별 작업된 것이 없어 보이지만 좌우 채널 모두 정신없이

tr들을 좌우 짝작이,또는 출고시 좌우 tr을 좌우 바꿔놓은 것도 있습니다.



파워 tr도 제것이긴 하지만 원래 것은 날아가고 중고로 갈린 것입니다.

그나마 중고도 제조 시기 번호가 다르고 각 다른 기기에서 추출한 것입니다.



그전에 파워가 날라가면서 수리하다가 기판이 계속 타고 파워 tr들을 날려 먹은 것 같습니다.













저항들도 많이 타서 교환되어 있는데 좌우측 모두 타격을 입어서 출고시 휴즈 저항들이

저항값 오차가 큽니다.휴즈 저항들은 모두 걷어 내고 좌우 한셋트로



1/2왓트 오차 1% 메탈 필름 저항으로 교환했습니다.











드라이버,프리 드라이버 tr 좌우 짝작이로 교환된 것 컴플리 페어로 교환.

드라이버 tr은 이 규격에서 역대 최고 성능급으로 교환했습니다.



프리 드라이버 tr은 전류 증폭율 랭크는 다르지만 그전에 실측 선별해서 묶음 해둔 것으로

실제 증폭율은 같습니다.이 형번은 시중에 컴플리 페어가 같은 랭크가 없습니다.



초단 tr 4개는 그 시절 오리지널 수퍼 로우 노이즈 tr로 교환.

온도 변화에 상보하게끔 에폭시로 접착,수축 튜브로 열결합.



바이어스 tr,프리 드라이버 tr 출고시처럼 접착 열결합.

그전에 바이어스 tr이 한쪽만 다른 것으로 교환되어 있는데

역시 선별한 tr로 좌우 교환.











기판 작업후 보니 바이어스 컷 오프 tr도 그전에 1개가 교환되어 있는데 다른 tr들도 불안해서

모두 컴플리로 교환했습니다.











작업후까지 몰랐는데 파워 tr 저항이 1개 다른 값으로 교환되어 있는데 이 저항 값은

오차가 매우 중요합니다.



그전에 같은 회사,값은 값 중고가 있어서 교환했습니다.

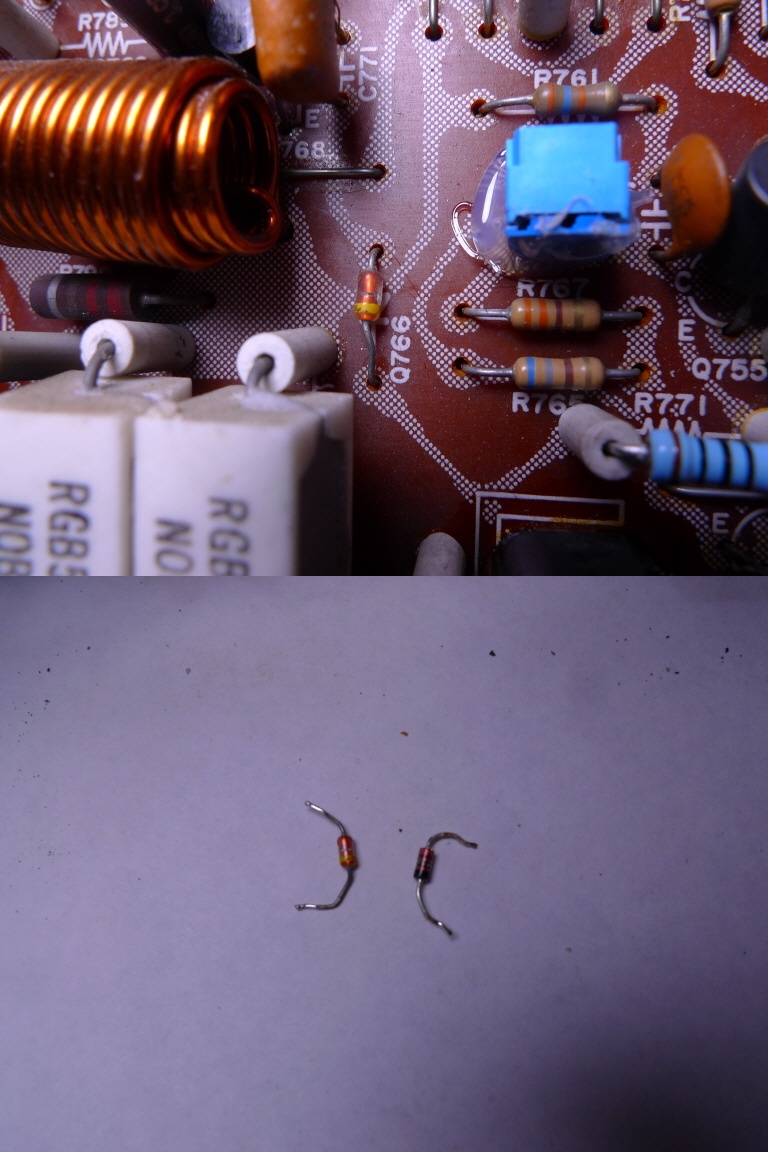

작업후 보니 보호 회로 검출용 다이오드 1개가 교환되어 있는데 교환안된 쪽이 나가 있습니다.

두개 모두 교환했습니다.











이 기기는 엽기가 바이어스 회로 tr이 npn극성이 들어가는데 반대 극성인 pnp로

교환되어 있습니다.다른 기기 같으면 전원 넣는 순간  파워 tr 뿐 아니라



드라이버 tr도 날아가는데 멀쩡한 것은 2265 경우 다이오드 + tr 직렬식이여서

tr 바이어스용 저항을 통해 전류가 흘러 안나간 것입니다.



대신에 한쪽은 과열 작동 상태인데 tr 소켓이 부서진 것도 그 영향이 있을겁니다.

이 소켓은 없어서 붙혀서 써야 합니다.











단자류 세척.











파워 앰프 기판 모두 재납땜 & 세척.파워 tr 절연지는 열전도가 좋은 실리콘 패드로 교환.

요즘 하이엔드들도 모두 이리 씁니다.바이어스는 웜업후 온도 보상 전에 조정.



우드 케이스 기기들은 방열이 안되어서 내부 온도 상승이 크오니 기기 위에

다른 기기를 올리거나 막지 마세요.











전원 기판 전해 케페시터 모두 교환.1차 정류 케페시터 2배 증량 교환.

튜너 전원 리플 필터 증량 교환.기판 모두 재납땜 & 세척.











프리 앰프 기판 작업 전.그전에 튜너 스테레오 램프 전구 쪽 전류 저항이 기판 위 아래로

교환되어 있습니다.











프리 앰프 밑쪽 기판에 필터 버퍼 앰프 tr 2개가 있습니다.

상시 신호를 통과하는 tr에 가끔 불량이 있어서 모두 선별 tr로 교환.











프리 앰프 초단 차동 회로 tr 전류 증폭율 선별한 수퍼 로우 노이즈 tr로 교환.

에폭시로 접착,수축 튜브로 열결합.



그외 다른 tr들도 선별 tr로 교환.전해 케페시터 모두 교환.

추가로 5만원 입금을 주셔서 입력 쪽 커플링 케페시터는 비마 필름으로 교환 해드렸습니다.



개당 5천원 정도인데 포노 입력 까지 총 6개 사용.

입력 쪽은 작은 누설 전류도 크게 증폭되어서 누설 전류가 없는 필름이 좋습니다.











프리 앰프 기판 모두 재납땜 & 세척.











모든 컨트롤류 4가지 용제로 세척.접점드링 안좋아서 일반 세척으로는 안됩니다.

사진에는 없는데 스피커 셀렉터도 4가지 용제로 세척.











포노 & 입력 셀렉터 기판인데 그전에 셀렉터를 탈거,분해 수리한 흔적이 있습니다.

초단 차동 회로 tr 4개 전류 증폭율 선별한 그시절 오리지널 수퍼 로우 노이즈 tr로 교환.



온도 변화에 상보하게끔 에폭시로 접착,수축 튜브로 열결합.

초단 잡음 관련 주요 저항 저잡음 메탈 필름 저항으로 교환.



전해 케페시터 모두 교환.기판 모두 재납땜 & 세척.











마란츠 이 시리즈들은 뒷면 프리 파워 스윗치식 단자 접점 불량이 많은데

그전에 점프 납땜 해두었네요.이 단자 불량이 많아서 점프하는 것이 좋습니다.



줄로 갈아서 다시 잘 납땜 해두었습니다.











그전에 검파 코일,if 필터 코일 수리한 흔적이 있는데 smd 케페시터를 달아 두었네요.

smd이건 마이카이건 지금은  -용량 온도 보상형 케페시터는 나오는게 없습니다.



그전에 if,mpx ic를 뗸것 같지는 않은데 재납땜 흔적이 있습니다.











튜너 기판 출력단 앰프 tr 모두 전류 증폭율 선별 tr로 교환.검파 출력단 tr도 교환.

예전에 다른 마란츠 리시버 검파 출력 tr 불량으로 수리한 적이 있습니다.



프론트엔드 발진 코일이 출고시 에폭시로 접착되어 있는데 낮고 높은 주파수 대역

오차가 큰편이여서변경 하려면 접착을 깨고 수정해주어야 합니다.



검파 코일,if 필터 코일 수리.케페시터는 얼마전 *님 께서 해외에서 어렵게 구하셔서

제게 주신 -용량 온도 보상형으로 교환.이베이에서도 못구하는 그시절만 만들었던 귀한 케페시터 입니다.



튜닝 센터는 if 리미터 이하 작은 신호 입력에서 신호 상하 진폭으로 최적화.











튜너 기판 모두 재납땜 & 세척.











튜너 기판 전해 케페시터 모두 교환.

*그외 작업 내역.

-로우 하이엔드,rf 트래킹 90-106mhz,rf 게인 로우 밴드 조금 떨어짐.

-스테레오 왜율 1khz 좌우 0.1-0.11% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 50-51db 이상.나쁜 쪽에 주고 받음.

이 튜너는 좌우 출력 조정이 지원되는데 좌우 출력 편차 0.0db 이내로 조정.

-am 까지 모두 계측기로 세팅 해드렸습니다.

-전해 케페시터,반고정 저항 모두 교환.











스테레오,튜닝 포인터 전구 교환.

조명을 led로 교환을 말씀주셨는데 시중 led가 자동차용으로 12볼트용이여서



그냥 달면 어두워서 배전압 정류 회로를 달아서 전압을 올려 밝게 했습니다.

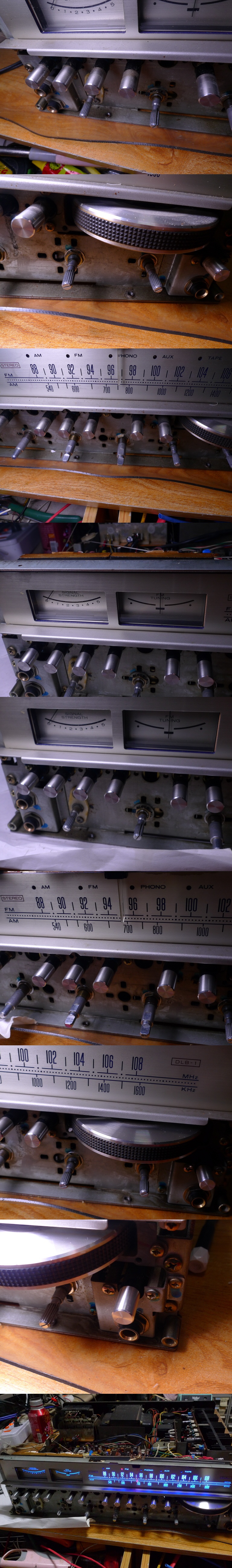

패널,노브류 물 세척.스피커 1 단자는 내부 변형으로 누르는 감이 조금 뻑벅한데 괜찮습니다.













패널 내부 청소.노브류 세척.패널 노브류 하나하나 왁스 발라 두었습니다.

튜닝 노브도 세척,왁스 발라두었습니다.











단자류 청소.











우드 케이스 볼트가 3개 밖에 없는데 밑면 볼트 구멍이 2개 빼고 모두 빠가 나있습니다.

전동 드릴로 드르륵 하면 이리 됩니다.



이 볼트는 가진게 없어서 그냥 두었습니다.

우드가 이동시 덜렁거릴수 있습니다.



우드 케이스 조립 전에 하루 정도 테스트후 우드 조립후 장시간 테스트 완료.











그러나 다시 열었는데 시그널 미터가 됐다 안됐다 조금 떴다 많이 떴다 합니다.

원인은 시그널 미터 자체 불량으로 미터와 작은 스파이럴 스프링 연결부 문제로 그럽니다.



오래되거나 장마나 먼지가 묻으면 잘 그러는데 아나로그 테스터기 x1000 레인지로 두고

테스터 리드로 톡톡 쳐서 운동시키면 웬만하면 돌아오는데 됐다 싶다가도 또 안되네요.



마지막은 된듯 한데 혹시 댁에서 또 안될수도 있는데 이것은 제 건강,시간상

더이상은 어려워서 양해 구합니다.이베이에서 중고 미터를 팔긴 하는데



대부분 배송비가 엄청나서 현지 배대지를 이용하면 될런지 모르겠네요.

몸이 안좋아서 우드 조립도 간신히 했네요.



빈티지는 이제 수명이 다해서 마지막 시즌으로 생각하셔서

아껴서 잘 사용하세요.



요즘 제가 밤낮이 바뀌어서 저녁 시간대에 들려주시면 감사하겠습니다.

감사합니다.
