산수이 리시버 G4700 (2012년 10월 11일 일반)

오래 기다리시게 해서 죄송합니다.

기기를 살펴보니 입력 셀렉터 접점 문제,튜너부 불량등이 있네요.













기기 커버 나사 플라스틱류가 삭아서 2개가 빼다가 부스러졌습니다.

경화되어서 조금 힘을 주면 부서집니다.양해 해주시구요,











스케일 창 내부 청소를 하려고 전면 패널을 분리하려 했습니다만

튜닝 보느가 빠지질 않습니다.짐작에 그전에 어느 선구자께서 노브에

에폭시를 발라서 접착해둔 것 같습니다.더 이상 무리하게 빼려다가 노브가

파손될수 있어서 그냥 두었습니다.













전해 컨덴서 일부가 부풀어 있습니다.











이 기기는 아나로그 튜너입니다만 디지틀 주파수 표기가 지원이 되는데

디스플레이 ic 문제로 주파수 표기가 모두 켜집니다.산수이 이 시리즈 리시버들에

사용되는 이 ic가 잘 나가는 편입니다.이것은 구할수 없어서 감수하시고 사용하세요.











튜닝 샤프트 쪽에 글리즈가 발려 있는데 제조시 그런 것인지 이쪽은 마찰이 필요한 부분인데

윤활을 해놓으면 슬립하게 되지요.

이것은 제거가 어렵고 슬립이 크지 않사오니 감수하시고 사용하세요.











버륵버륵하는 바리콘 노이즈가 심해서 누차 바리콘 세척에만 1시간 정도 걸린 것 같습니다.











발진 회로 트리머가 낡아서 부서졌습니다.

이 기기는 rf 프론트엔드가 이중 기판식이라서 분해 수리가 안됩니다.

기판 위에서 궁색하나마 새 트리머로 교환했습니다.



그외 88-108mhz 구간 주파수 표기 오차를 최대한 줄여 놓았습니다만

바리콘 회전각 오차로 0.2mhz 정도 조금 오차가 있사오니 참고되세요.

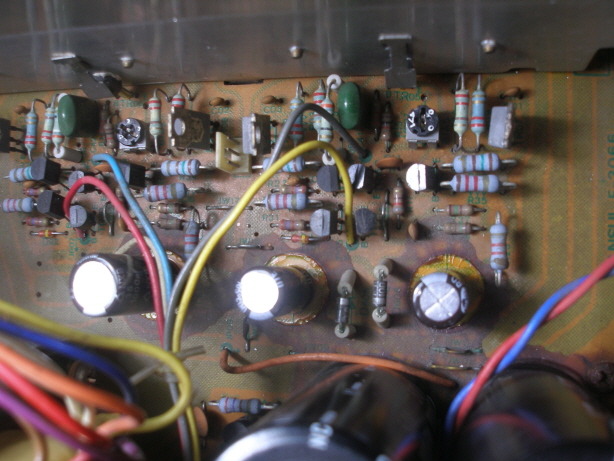

파워 앰프 바이어스 조정 반고정 저항 2개 교환.











전원쪽 일부 전해 컨덴서들을 교환했습니다.

삼화 105도급,삼영 nxb급 사용.











작업 완료.



*튜너 작업 내역

-바리콘 세척.

-튜닝 바늘 좌우 폭 수정.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-스테레오 & 서보락 기능 복구.

-스테레오 디스토션 1khz 1.3% 이하까지 얻음.

-스테레오 분리도 1khz 좌채널 36.0db & 우채널 35.4db 까지 얻음.

나쁜 쪽 채널에 trade off함.



*그외

-전원단 컨덴서 9개 교환.

-파워 앰프 반고정 저항 2개 교환.

-컨트롤류 모두 세척.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
