켄우드 튜너 L07T (2012년 11월 6일 일반)

정상 작동합니다만 재세팅으로 입고주셨습니다.

전체적으로 많이 틀어져 있네요.











미주 지역 전원 규격인 ul 기기로 전원 인입측 한쪽에 접지 저항이 달려있습니다.

국내에서 사용할 경우 세시를 만지면 미약하게 감전될수 있어서 컷트해드리고 있습니다.

이 기기와 인터선으로 연결되는 모든 기기들에 같은 현상이 나게 됩니다.













그전에 안테나 코일 코어가 부서져 있는데 제가 가진 것이 떨어진지 오래라서 그냥 두었습니다.

코일 제조업체에서 개당 1-2백원에 최하 3천개 주문 이하는 안판다는데 그나마도 나중에는 아예 생산 안한다고 합니다.



다행히 코어가 거의 맞는 지점에서 부서져 있습니다.











얼마 전 작업한 07도 그렇습니다만 이 기기도 와이드 & 네로우 튜닝 센터 오차가 큽니다.

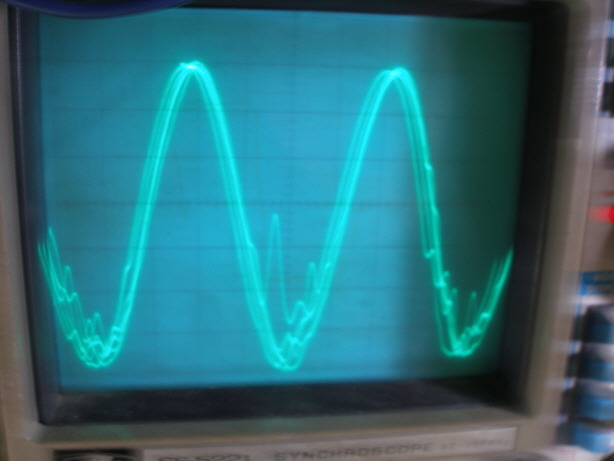

사진은 와이드 인데 맞아야할 지점에서 사진처럼 맞질 않습니다.











오히려 오차 폭이 큰 2묶음 세라믹 필터를 다단으로 쓰는 네로우 밴드가 맞습니다.











와이드 밴드에 소우 필터를 사용하는데 소우 필터는 감쇠도,선형성도 좋습니다만

사용된 것 중에서 오차가 조금 있는 것 같네요.

하지만 대부분 그냥 눈대중으로 훽~ 잡아 돌리고 끝나기 때문에

입고시에는 이보다 훨씬 크게 틀어져 있어서 신경 쓰지 않으셔도 됩니다.

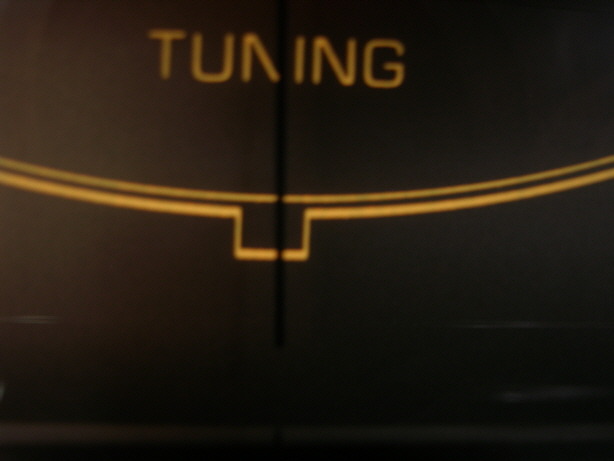

정확한 튜닝 미터 동조 지점.

튜닝 미터마다 0점 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 위치에 튜닝하세요.이 위치에서 모든 데이터가 잘 나옵니다.



세팅시에 절대 튜닝 미터 중심 위치에 맞추면 안되는데 중심과 저 위치 차이는

앞서 말씀드린 필터 오차보다 훨씬 큽니다.













얼마전 07은 전원단 컨덴서들이 좋지 않았는데 이 기기는 괜찮네요.

그리 많이 사용한 기기는 아닌 것 같습니다.











앞서 작업한 기기와 거의 비슷한 작업 옵션으로 해드렸습니다.











전원단 일부 전해 컨덴서 교환.

로우 esr 삼영 고급 nxb 그레이드 사용.











그외 커플링 컨덴서 2개 오디오용 전해로 교환.











작업 완료.



*작업 내역

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-6단 rf 밴드 필터 정밀 최적화.감도 대폭 향상.(7련 바리콘)

-튜닝 미터 센터 &  mpx v.c.o 정밀 최적화.

-스테레오 디스토션 wide band 1khz 좌채널 0.14% & 우채널 0.12% 까지 얻음









-스테레오 분리도 1khz 와이드 밴드 좌채널 52.8db & 우채널 51.8db

& 네로우 밴드 좌채널 49.3db & 우채널 49.5db 까지 얻음.(사진 참조)

나쁜 쪽 채널에 trade off함.

-전원단,커플링등 전해 컨덴서 11개 교환.삼영 nxb급 & 오디오용 전해 사용.



시그널 미터는 이 기기 경우 하이 & 로우 레벨 조정이 지원이 되는데

그전에는 하이 레벨 쪽으로만 되어 있어서 작은 신호도 많이 떴습니다.

지금은 전보다 덜 뜰수 있는데 실제 감도는 향상되었사오니 참고되시구요.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
