금성 튜너 GST1000 (2010년 11월) 일반 Modi

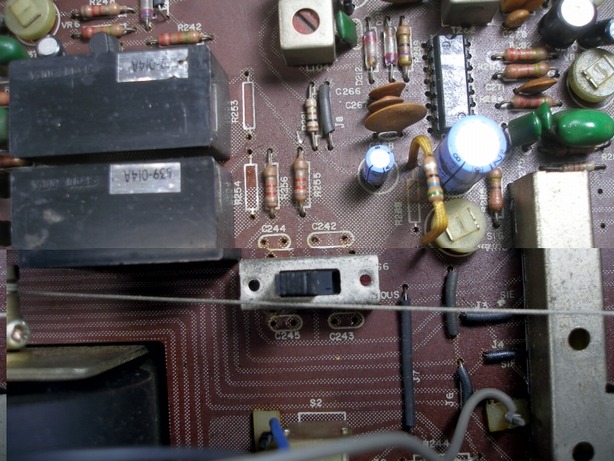

우측 채널 노이즈로 재입고 주셨는데 살펴보니 사진의 출력단 앰프 ic 불량입니다.

이 ic는 구할수 없는 구식 ic라서 기존 회로를 걷어내고 출력단 앰프 회로를

별도 이식해서 복구해놓았습니다.



gst1000은 디엠퍼시스 회로가 직렬 c&r형인데 고음이 조금 많고

저음은 출력단 앰프에서 초저역만 컷트,부스트하는 회로가 들어가 있어

고음도 많고 저역도 두툼합니다.







j-fet 입력 op amp ic tl082로 구성했습니다.

gst1000 구형은 출력 앰프 전원이 + - 양전원 형식이고

신형은 출력 앰프 ic가 16핀 & 단전원 형식입니다.



출력단 릴레이는 구할수 없는 것이라서 그전에 청소해드렸습니다만

문제 발생을 배려해서 다른 릴레이를 이식해놓았습니다.







튜닝 바늘이 약간 좌측으로 기운 것 같아서 다시 패널 열고 잡아놓았습니다.

이 작업은 죄송합니다만 추가 작업이 제법 되어서 작업비 2만원 청구드립니다.

편하신 시간에 들려주세요.좋은 주말되세요.
